MOONS' R36-Serie – Bürstenloser DC-Motor
Die MOONS‘ R36-Serie ist eine leistungsstarke und hochskalierbare Antriebslösung für industrielle Anforderungen.
Ø 36 mm – hohe kontinuierliche Kraftabgabe bei kompakter Bauweise.
100 % geprüft vor Auslieferung.
12 / 24 V DC · bis 28 Watt Nennleistung
Leistungsstark – zuverlässig – wartungsfrei
Mechanische Daten
Bürstenloser DC-Motor
Ø 36 mm Außendurchmesser
Längen: 40.2 – 55.2 mm
3-Phasen-Technologie
Industrielle Qualität
Elektrische Daten
12 / 24 V DC
Nennleistung: 4 – 28 Watt
Drehmoment: bis 0.191 Nm
Max. Drehzahl: 7.500 rpm
Nennstrom: 0.75 – 1.3 A
Hall-Sensoren integriert
Optionen
D-Cut / Passfeder / Rundwelle
Kundenspezifische Flansche
Kabelkonfektion auf Anfrage
Encoder auf Anfrage
DOWNLOAD KATALOG
DOWNLOAD CAD

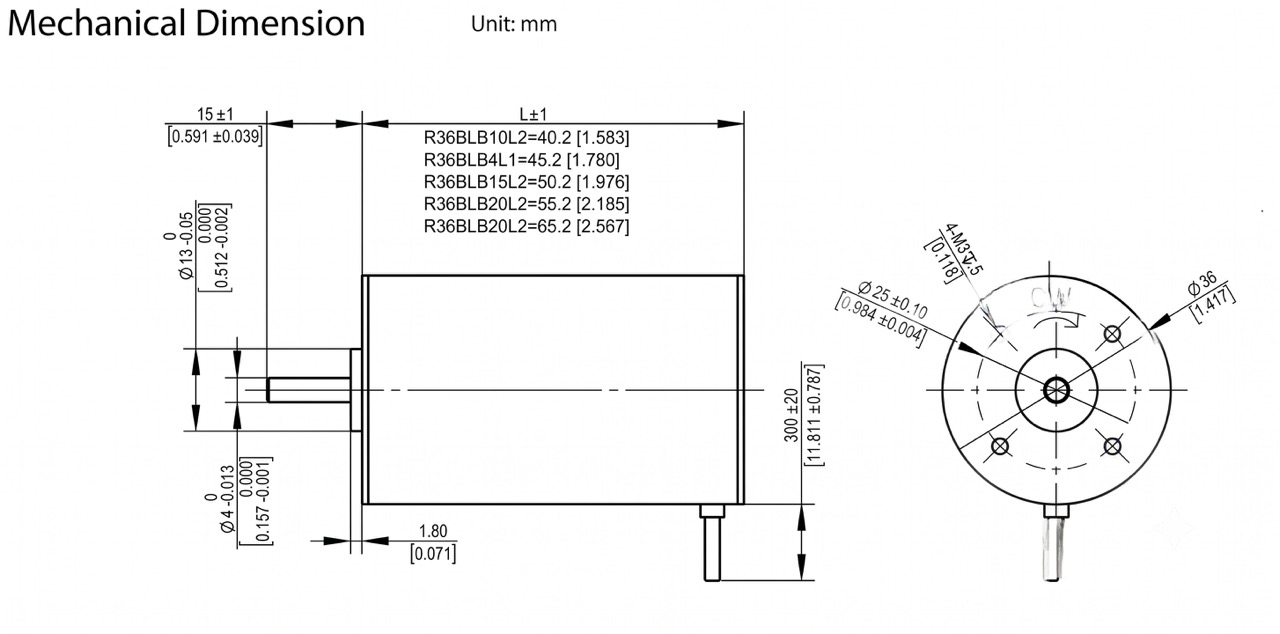

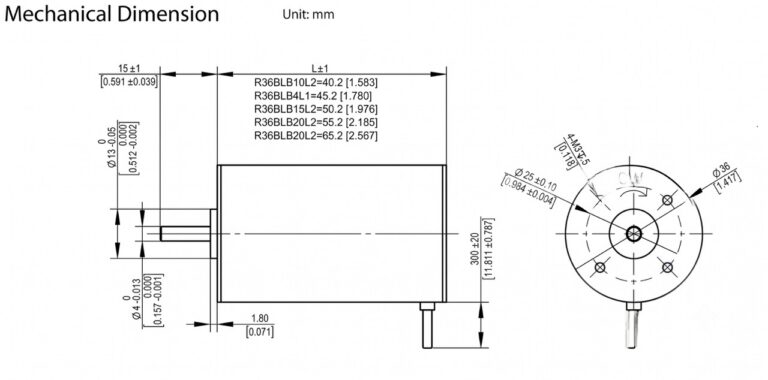

Abmessungen:

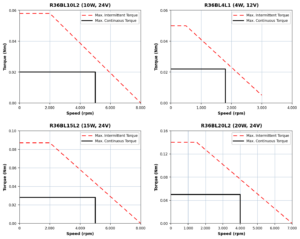

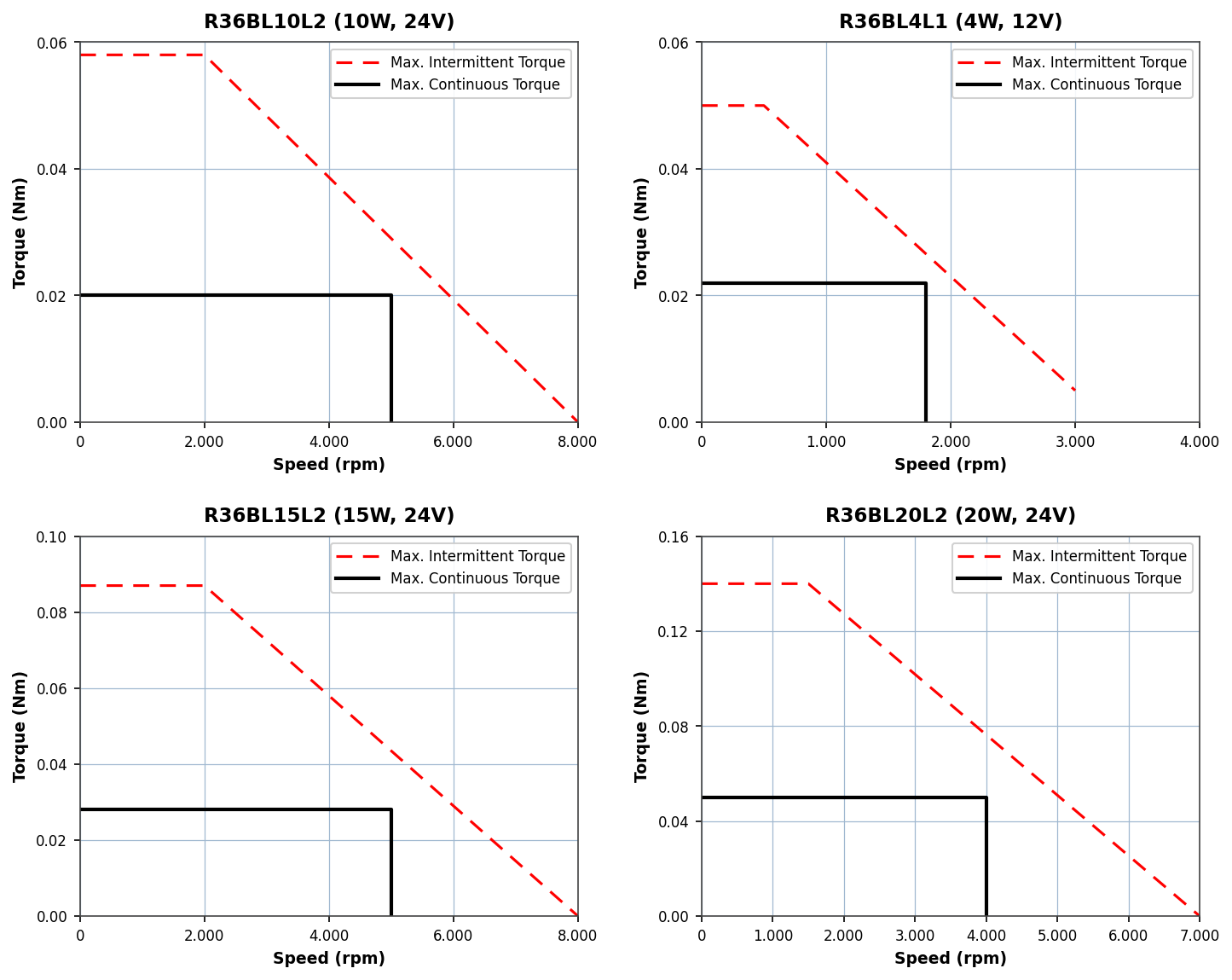

Drehmomentkennlinie:
Technische Daten:
🔍 Variante filtern
| Typ | Länge mm | Spannung V | Nennleistung W | Nennstrom A | Nenndrehmoment Ncm | Max. Drehzahl rpm |
|---|---|---|---|---|---|---|
| R36BLB10L2 | 40.2 | 24V | 10 | 0.75 | 1.9 | 7500 |
| R36BLB4L1 | 45.2 | 12V | 4 | 0.75 | 2.1 | 3000 |
| R36BLB15L2 | 50.2 | 24V | 15 | 0.98 | 2.9 | 7400 |
| R36BLB20L2 | 55.2 | 24V | 20 | 1.3 | 4.8 | 5800 |
Was sind typische Anwendungen für den Motor?
Eine typische Anwendung für den bürstenlosen DC-Motor gibt es eigentlich nicht. Aufgrund der Vielzahl moderner Elektronik-Ansteuerungsmöglichkeiten ist das Einsatzspektrum extrem breit. Es reicht von High-End-Modellbau über Gerätebau und Analysetechnik bis hin zu Misch- und Rühranwendungen, Peristaltikpumpen und Achsverfahrsystemen.
Wie finde ich heraus, ob der Motor für meine Applikation geeignet ist?
Setzen Sie sich einfach mit GAPDRIVES in Verbindung. GAPDRIVES – from concept to integration – berät Sie persönlich bei der Motorauswahl.
Welche Spannung benötigt der Motor?
Bitte beachten Sie die Spannungsangaben im Datenblatt. Die angegebene Spannung gilt für den verwendeten Regler. Der Motor sollte stets im angegebenen Spannungsbereich betrieben werden. Motoren mit höherer Nennspannung sollten nach Möglichkeit nicht mit niedrigerer Spannung betrieben werden, da sie sonst nicht effizient arbeiten.
Gibt es Getriebe für den Motor?
Für Serienanwendungen steht eine Vielzahl von Getrieben zur Verfügung. Bitte sprechen Sie uns an.
Wo werden die Motoren gefertigt?
Die Motoren werden in China nach höchsten Qualitätsstandards gefertigt und zu 100 % vor der Auslieferung geprüft.
Gibt es Encoder und Absolutencoder für den Motor?
Es gibt verschiedene Encoder-Optionen für die MOONS‘ Motoren. MOONS‘ bietet verschiedene Encoder auf Basis von Hall-Sensoren an — mit unterschiedlicher Pulszahl sowie mit Nullindex. Für Absolutwegaufnahme stehen zusätzlich SSI-Encoder zur Verfügung. Alle Motoren sind standardmäßig mit Hall-Sensoren ausgestattet und können mit Standard-BLDC-Treibern betrieben werden. Bitte sprechen Sie uns an, wenn Sie keinen passenden Encoder finden.
Welchen Treiber kann ich für den Motor verwenden?
Alle Standardmotoren sind so ausgelegt, dass sie mit einer breiten Auswahl an handelsüblichen BLDC-Treibern betrieben werden können. Bitte sprechen Sie uns an — wir helfen Ihnen bei der Auswahl des passenden Treibers.
Gibt es Treiber aus dem Hause MOONS'?
Ja, es gibt passende Treiber für die BLDC-Motoren von MOONS‘. Wir haben ein breites Spektrum an BLDC-Treibern und können Ihnen gerne Alternativen zu Ihren bestehenden Antrieben und Ansteuerungen anbieten.
