Coreless Motoren von C.I. Takiron
DC Coreless-Antriebe: flexibel, anpassbar, ausgesprochen hochwertig – und dabei überzeugend preisgünstig.
Baugrößen – Ø 4 mm bis Ø 22 mm – für Anwendungen mit hohen Anforderungen an Dynamik und Präzision. Kein Rastmoment · hoher Wirkungsgrad · schnelle Beschleunigung · geräuscharmer Lauf · Japanisches Unternehmen & Engineering
Rastmomentfrei und laufruhig: Kein Eisenkern, kein Rastmoment und keine Drehmomentschwankungen – ruhiger, gleichmäßiger Lauf.
Geringe Trägheit, schnelle Reaktion
Kompakt und leicht
Hohe Effizienz: Keine Ummagnetisierungs- und Wirbelstromverluste – deutlich mehr Leistung bei extrem geringem Energieeinsatz.
Lange Lebensdauer: Aufgrund der geringen Stromaufnahme halten die Motoren sehr, sehr lange.
Baugrößen: Ø 4 mm – Ø 22 mm
Baulänge: 10,2 mm – 31 mm
Leerlaufdrehzahl: ca. 1.100 – 24.800 U/min
Anlaufmoment: ca. 0,08 – 33,4 mN·m
Wirkungsgrad (max.): bis zu 86 %
Spannung: 1,3 V – 24 V
Leerlaufstrom: ca. 4 – 100 mA
Anlaufstrom: ca. 93 – 2.372 mA
Ausgangsleistung (max.): ca. 0,02 – 10,8 W

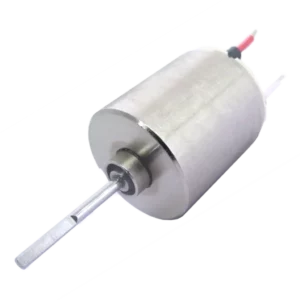

Wicklungsanpassung nach Kundenvorgabe

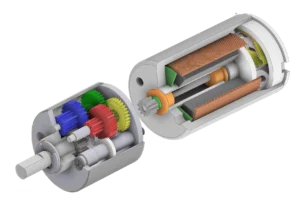

mit Getriebe lieferbar

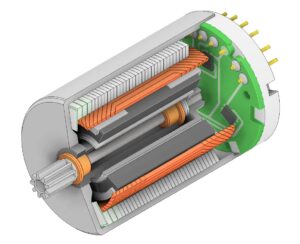

BLDC Motor eisenlos erhältlich

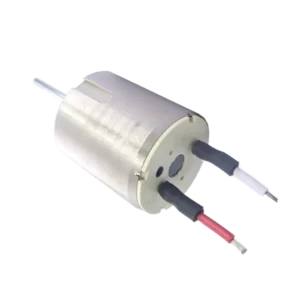

Motor mit Litze oder Löt-Pin
Technische Daten Ø 4 mm
| Modellbezeichnung | Ø [mm] | Länge [mm] | [V] | Leerlauf-Drehzahl [U/min] | Leerlaufstrom [mA] | Anlaufstrom [mA] | Max. Wirkungsgrad [%] |
|---|---|---|---|---|---|---|---|
| A4B-16 | 4 | 10 | 1 | 14000 | 11 | 42 | 24 |
| A4-102-02 (Vibration type) | 4 | 10 | 1 | 9.500 (mit angebrachtem Gewicht) | - | - | - |

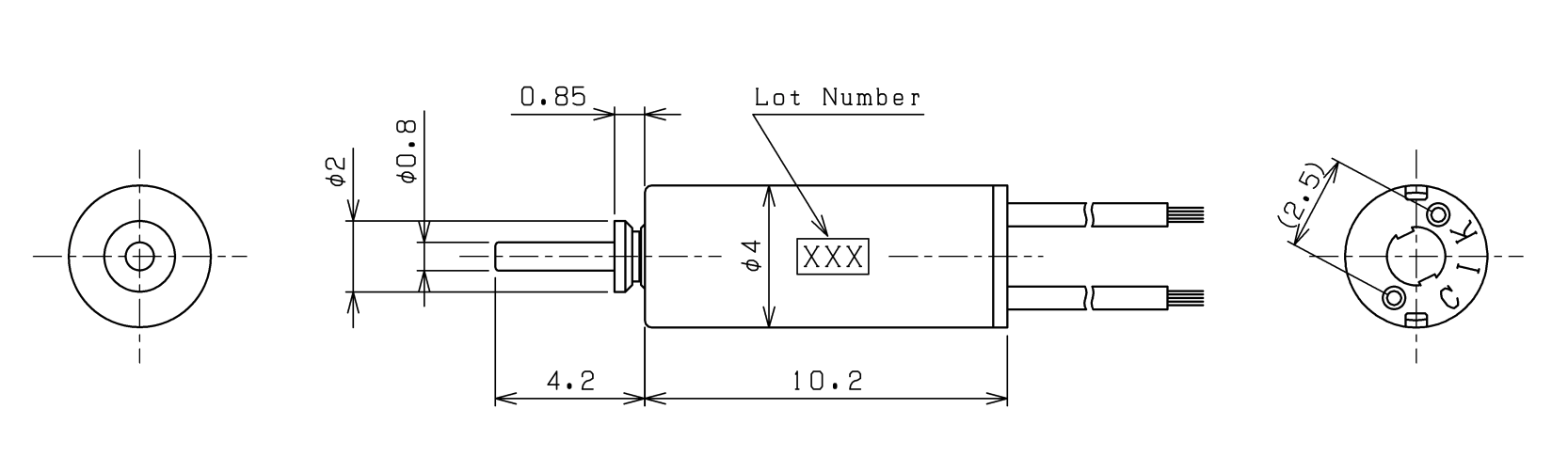

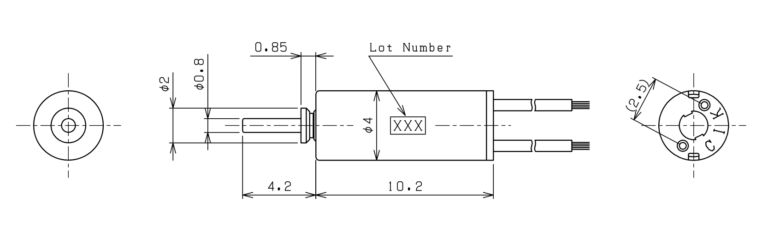

Abmessungen Ø 4 mm

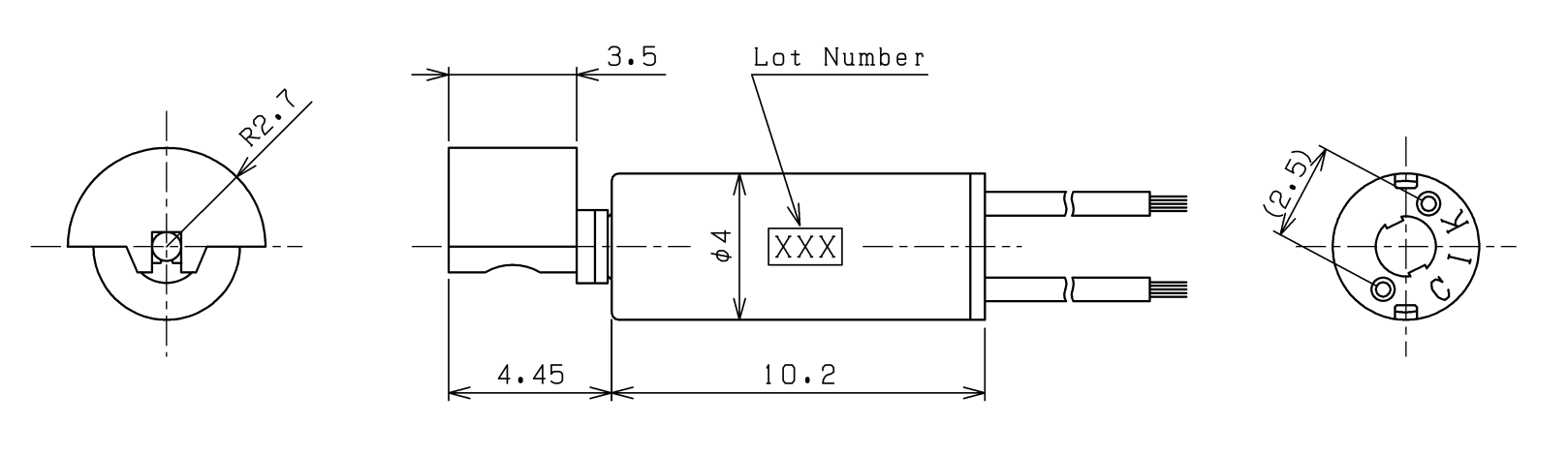

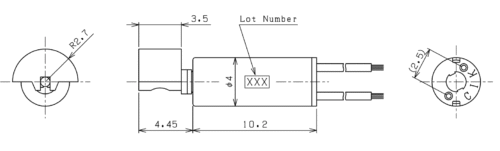

Abmessungen Vibrationsmotor Ø 4 mm
Technische Daten Ø 6 mm
| Modellbezeichnung | Ø [mm] | Länge [mm] | [V] | Leerlauf-Drehzahl [U/min] | Leerlaufstrom [mA] | Anlaufstrom [mA] |
|---|---|---|---|---|---|---|
| A6B-19 | 6 | 12 | 1 | 9800 | 18 | 93 |
| A6B-22 | 6 | 12 | 6 | 19500 | 10 | 60 |
| A6-120-02 (Vibration type) | 6 | 12 | 1 | 6.000 (mit angebrachtem Gewicht) | - | - |

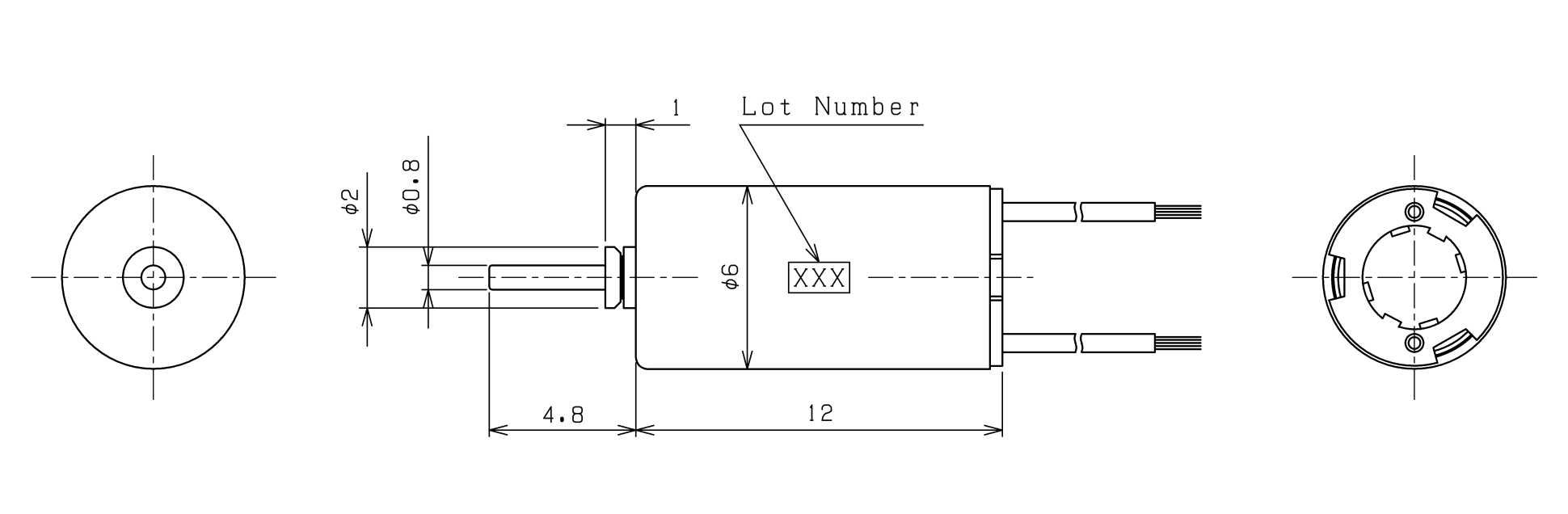

Abmessungen Ø 6mm

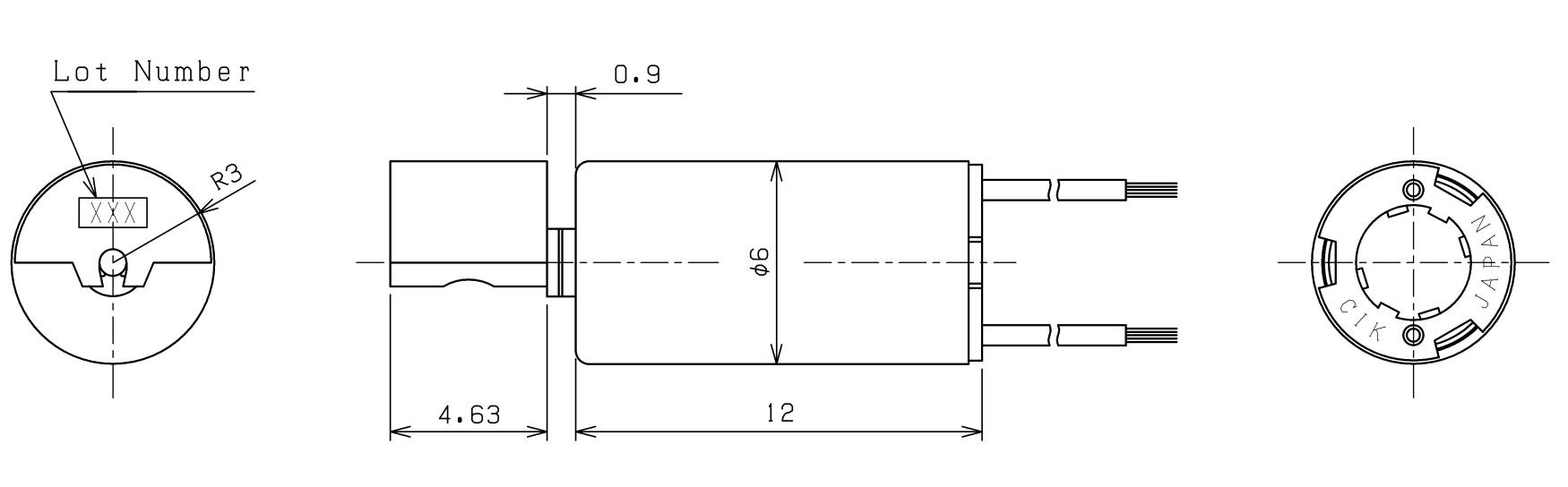

Abmessungen Ø 6 mm

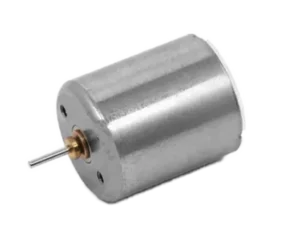

Technische Daten Ø 12 mm
| Modellbezeichnung | Ø [mm] | Länge [mm] | [V] | Leerlauf-Drehzahl [U/min] | Leerlaufstrom [mA] | Anlaufstrom [mA] | Max. Drehmoment [mN·m] | Max. Wirkungsgrad [%] |
|---|---|---|---|---|---|---|---|---|
| A12B-24 | 12 | 16 | 5 | 23800 | 45 | 1100 | 2 | 64 |
| A12B-37 | 12 | 18 | 9 | 8860 | 5 | 138 | 1 | 66 |
| A12B-11 | 12 | 18 | 5 | 19000 | 35 | 1800 | 4 | 74 |
| A12B-36 | 12 | 18 | 12 | 10240 | 4 | 98 | 1 | 64 |
| A12B-35 | 12 | 18 | 3 | 5100 | 8 | 125 | 1 | 56 |
| A12B-33 | 12 | 18 | 3 | 3600 | 5 | 75 | 1 | 55 |
| A12B-32 | 12 | 18 | 5 | 19250 | 35 | 1870 | 4 | 75 |
| A12B-27 | 12 | 18 | 3 | 7750 | 12 | 291 | 1 | 64 |

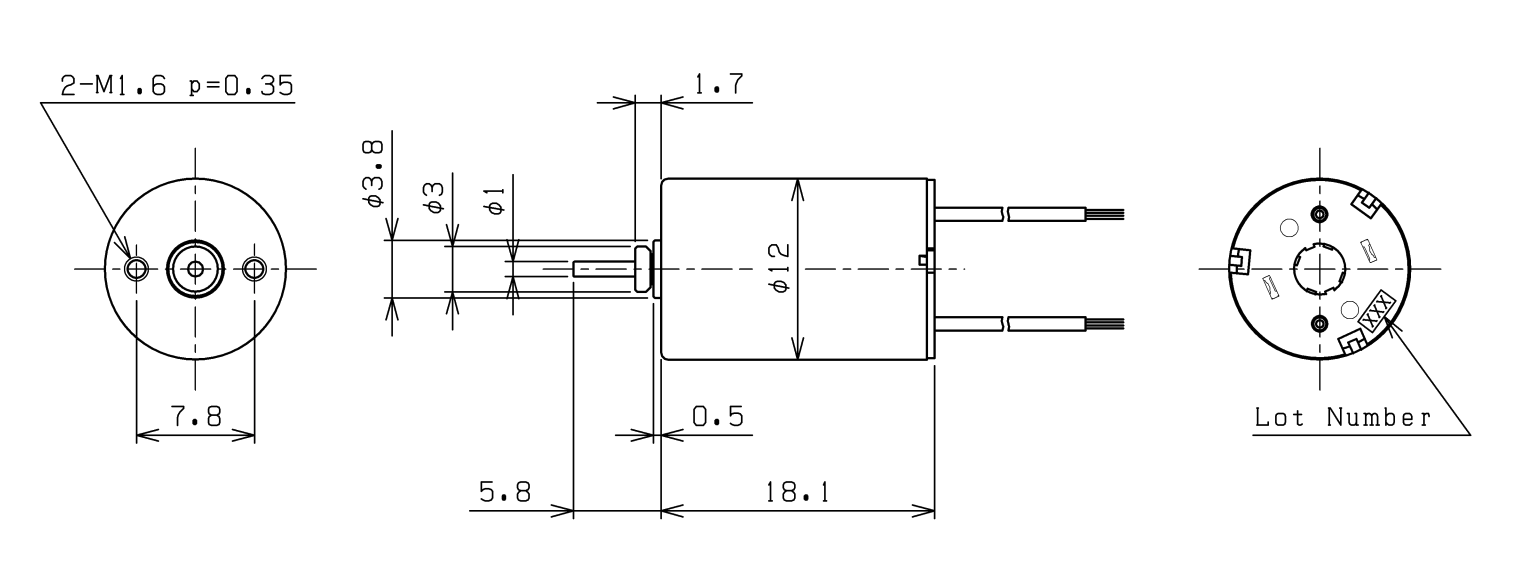

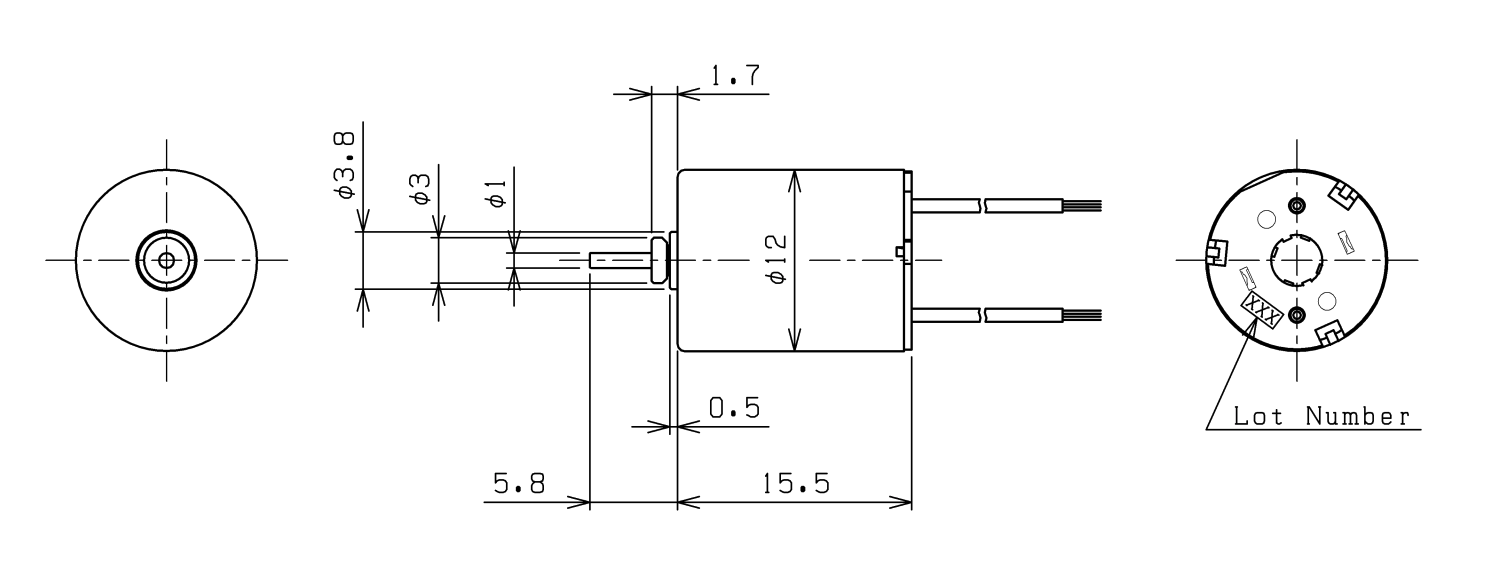

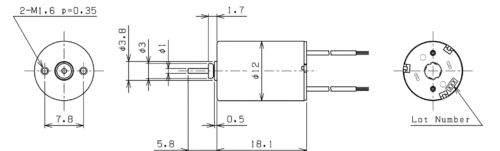

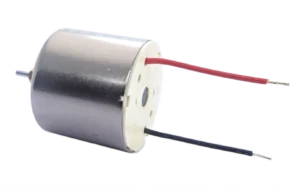

Abmessungen Ø 12mm
Abmessungen Ø 12 mm

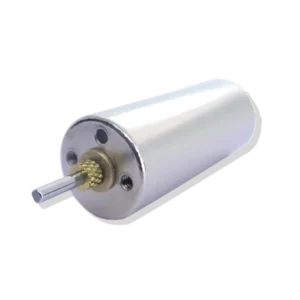

Technische Daten Ø 12.4 mm
| Modellbezeichnung | Ø [mm] | Länge [mm] | [V] | Leerlauf-Drehzahl [U/min] | Leerlaufstrom [mA] | Anlaufstrom [mA] | Max. Drehmoment [mN·m] | Max. Wirkungsgrad [%] | Watt |
|---|---|---|---|---|---|---|---|---|---|
| A12C-37 | 12.4 | 22 | 9 | 21500 | 30 | 3016 | 12 | 81 | 7 |
| A12C-19 | 12.4 | 22 | 7 | 17000 | 35 | 1772 | 7 | 74 | 3 |
| A12C-33 | 12.4 | 22 | 3 | 5310 | 7 | 317 | 2 | 73 | 0 |
| A12C-32 | 12.4 | 22 | 9 | 24800 | 40 | 3450 | 12 | 80 | 8 |
| A12C-30 | 12.4 | 22 | 4 | 20200 | 40 | 3936 | 7 | 81 | 4 |
| A12C-23 | 12.4 | 22 | 6 | 18400 | 40 | 1555 | 5 | 71 | 2 |
| A12C-20 | 12.4 | 22 | 6 | 5820 | 4 | 211 | 2 | 74 | 0 |
| A12C-14 | 12.4 | 22 | 12 | 10400 | 16 | 245 | 2 | 55 | 1 |
| A12C-13 | 12.4 | 22 | 6 | 19200 | 50 | 2069 | 6 | 71 | 3 |
| A12C-36 | 12.4 | 25 | 6 | 20100 | 45 | 3750 | 10 | 79 | 6 |
| A12C-31 | 12.4 | 25 | 11 | 24800 | 35 | 4620 | 19 | 83 | 13 |
| A12C-40 | 12.4 | 31 | 6 | 11200 | 25 | 1923 | 10 | 79 | 3 |
| A12C-38 | 12.4 | 31 | 11 | 18000 | 25 | 3895 | 23 | 85 | 11 |
| A12C-35 | 12.4 | 31 | 6 | 17000 | 40 | 4800 | 16 | 83 | 7 |
| A12C-34 | 12.4 | 31 | 5 | 8400 | 20 | 1190 | 7 | 76 | 1 |
| A12C-29 | 12.4 | 31 | 12 | 10000 | 12 | 850 | 9 | 78 | 2 |
| A12C-28 | 12.4 | 31 | 9 | 19700 | 35 | 5000 | 22 | 84 | 11 |
| A12C-25 | 12.4 | 31 | 6 | 13000 | 35 | 2640 | 11 | 78 | 4 |
| A12C-24 | 12.4 | 31 | 6 | 11000 | 30 | 2200 | 11 | 78 | 3 |
| A12C-22 | 12.4 | 31 | 6 | 5900 | 10 | 410 | 4 | 71 | 1 |
| A12C-18 | 12.4 | 31 | 4 | 14650 | 65 | 4375 | 10 | 77 | 4 |
| A12C-17 | 12.4 | 31 | 8 | 13650 | 27 | 2462 | 14 | 80 | 5 |
| A12C-16 | 12.4 | 31 | 7 | 15000 | 40 | 2902 | 13 | 78 | 5 |
| A12C-15 | 12.4 | 31 | 12 | 10200 | 15 | 545 | 6 | 70 | 2 |
| A12C-12 | 12.4 | 31 | 9 | 20500 | 50 | 5455 | 23 | 82 | 12 |
| A12C-11 | 12.4 | 31 | 6 | 14200 | 30 | 3781 | 15 | 83 | 6 |
| A12C-07 | 12.4 | 31 | 6 | 20400 | 65 | 6000 | 17 | 80 | 9 |
| A12C-05 | 12.4 | 31 | 6 | 15000 | 45 | 4000 | 15 | 80 | 6 |

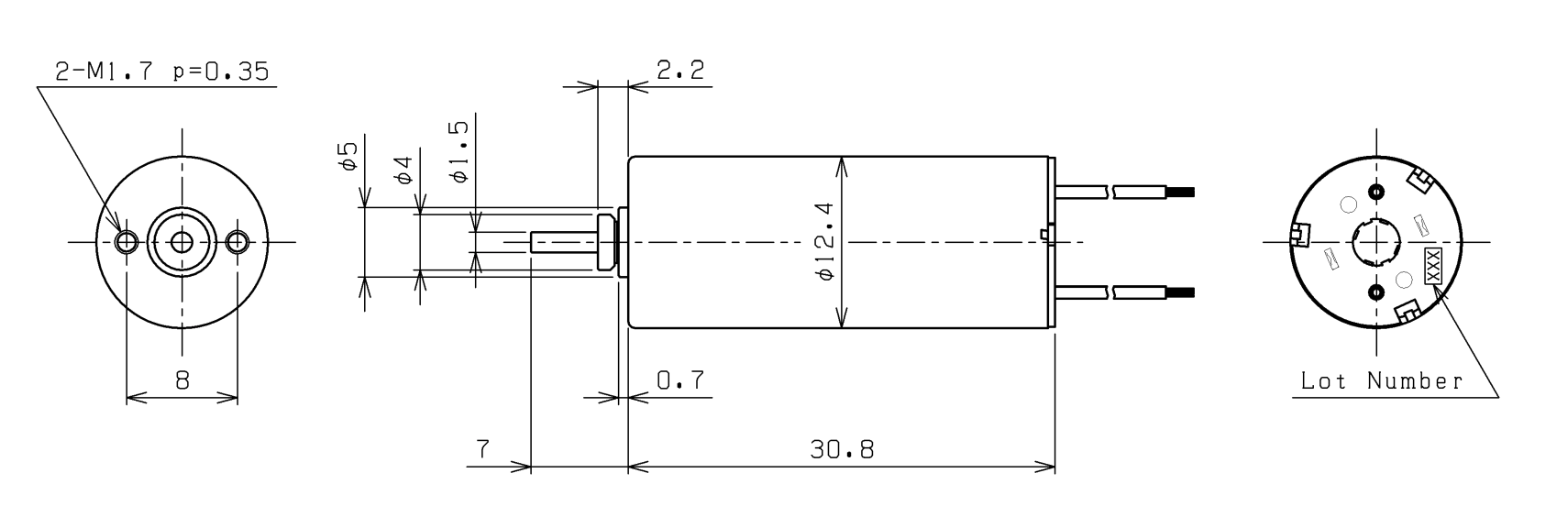

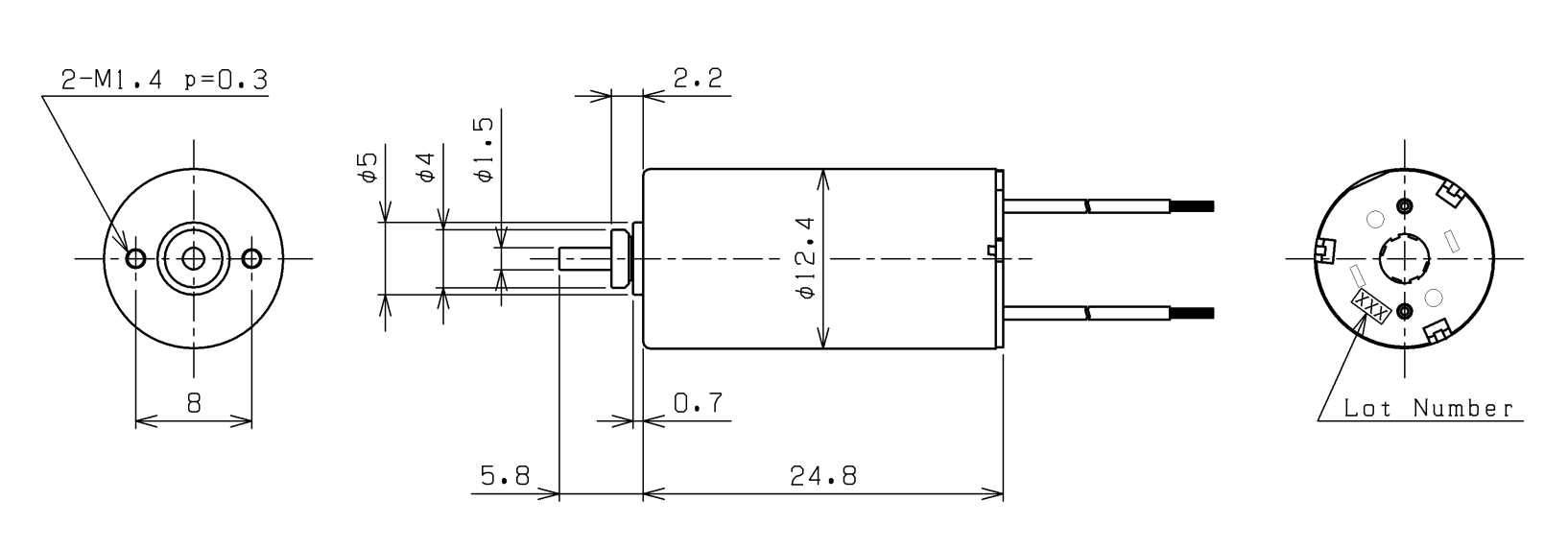

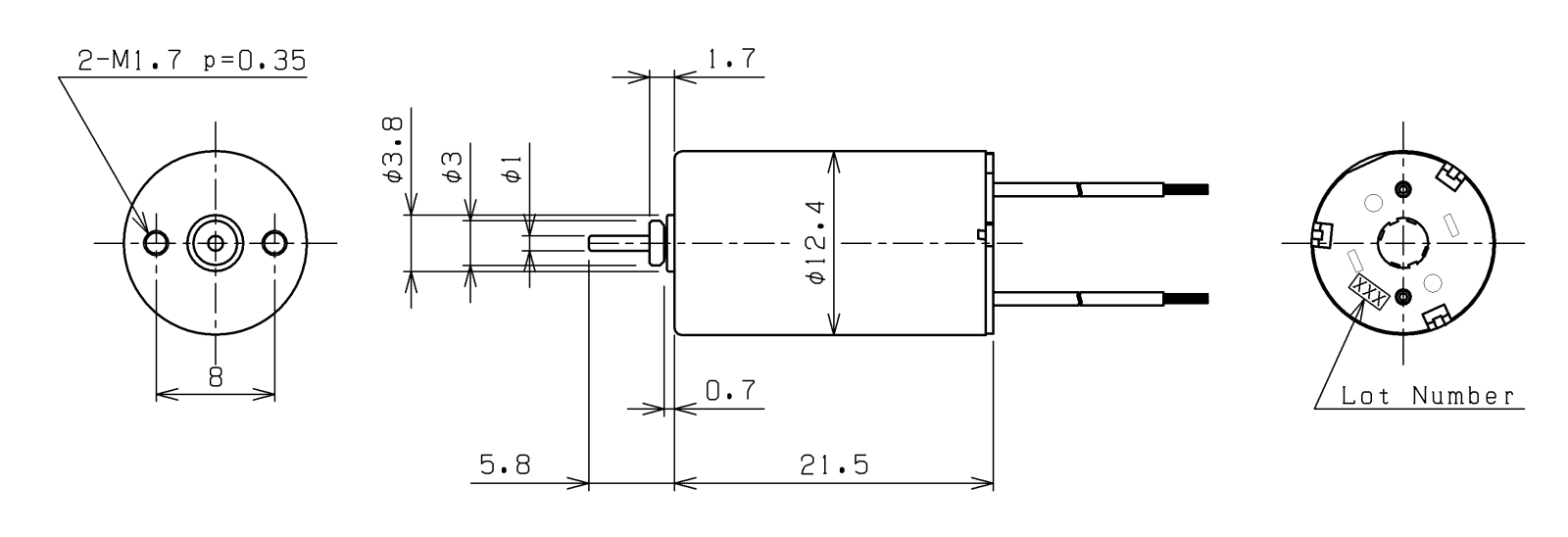

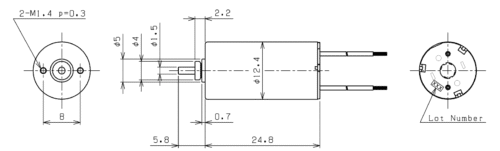

Abmessungen Ø 12.4 mm

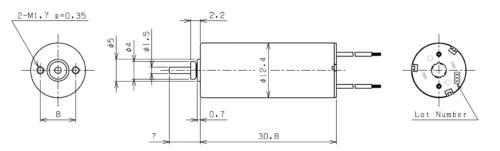

Abmessungen Ø 12.4 mm
Technische Datenm Ø 16 mm
| Modellbezeichnung | Ø mm | Länge [mm] | [V] | Leerlauf-Drehzahl [U/min] | Leerlaufstrom [mA] | Anlaufstrom [mA] | Max. Drehmoment [mN·m] | Max. Wirkungsgrad [%] | [W] |
|---|---|---|---|---|---|---|---|---|---|
| A16B-33 | 16 | 19 | 12 | 14200 | 22 | 1017 | 8 | 73 | 3 |
| A16B-31 | 16 | 19 | 5 | 9000 | 25 | 800 | 4 | 68 | 1 |
| A16B-29 | 16 | 19 | 5 | 18600 | 35 | 2045 | 5 | 76 | 2 |
| A16B-27 | 16 | 19 | 5 | 17930 | 28 | 2922 | 7 | 81 | 3 |
| A16B-25 | 16 | 19 | 5 | 4900 | 9 | 230 | 2 | 64 | 0 |
| A16B-22 | 16 | 19 | 12 | 11000 | 6 | 369 | 4 | 76 | 1 |
| A16B-10 | 16 | 19 | 12 | 18000 | 12 | 706 | 4 | 76 | 2 |
| A16B-09 | 16 | 19 | 12 | 8100 | 4 | 150 | 2 | 70 | 0 |
| A16B-07 | 16 | 19 | 5 | 10600 | 15 | 957 | 4 | 77 | 1 |
| A16B-04 | 16 | 19 | 5 | 13500 | 16 | 1286 | 4 | 79 | 1 |
| A16B-03 | 16 | 19 | 5 | 12300 | 17 | 643 | 2 | 70 | 1 |
| A16B-19 | 16 | 19 | 5 | 19700 | 112 | 2647 | 6 | 63 | 3 |
| Modellbezeichnung | Ø [mm] | Länge [mm] | [V] | Leerlauf-Drehzahl [U/min] | Leerlaufstrom [mA] | Anlaufstrom [mA] | Max. Drehmoment [mN·m] | Max. Wirkungsgrad [%] | [W] |
|---|---|---|---|---|---|---|---|---|---|
| A16C-17 | 16 | 24 | 6 | 12400 | 18 | 2372 | 11 | 83 | 4 |
| A16C-18 | 16 | 24 | 12 | 11500 | 15 | 984 | 10 | 77 | 3 |
| A16C-16 | 16 | 24 | 12 | 18450 | 30 | 1714 | 10 | 75 | 5 |
| A16C-15 | 16 | 24 | 6 | 3220 | 5 | 238 | 4 | 73 | 0 |
| A16C-14 | 16 | 24 | 3 | 2560 | 6 | 224 | 2 | 70 | 0 |
| A16C-11 | 16 | 24 | 3 | 4600 | 10 | 561 | 3 | 75 | 0 |
| A16C-09 | 16 | 24 | 6 | 7300 | 15 | 960 | 7 | 77 | 1 |
| A16C-07 | 16 | 24 | 3 | 5500 | 10 | 882 | 4 | 80 | 1 |
| A16C-06 | 16 | 24 | 6 | 6200 | 5 | 659 | 6 | 83 | 1 |
| A16C-04 | 16 | 24 | 6 | 6200 | 5 | 561 | 5 | 82 | 1 |
| A16C-01 | 16 | 24 | 6 | 7100 | 8 | 500 | 4 | 76 | 1 |
| A16C-10 | 16 | 24 | 24 | 20600 | 45 | 2124 | 23 | 73 | 12 |

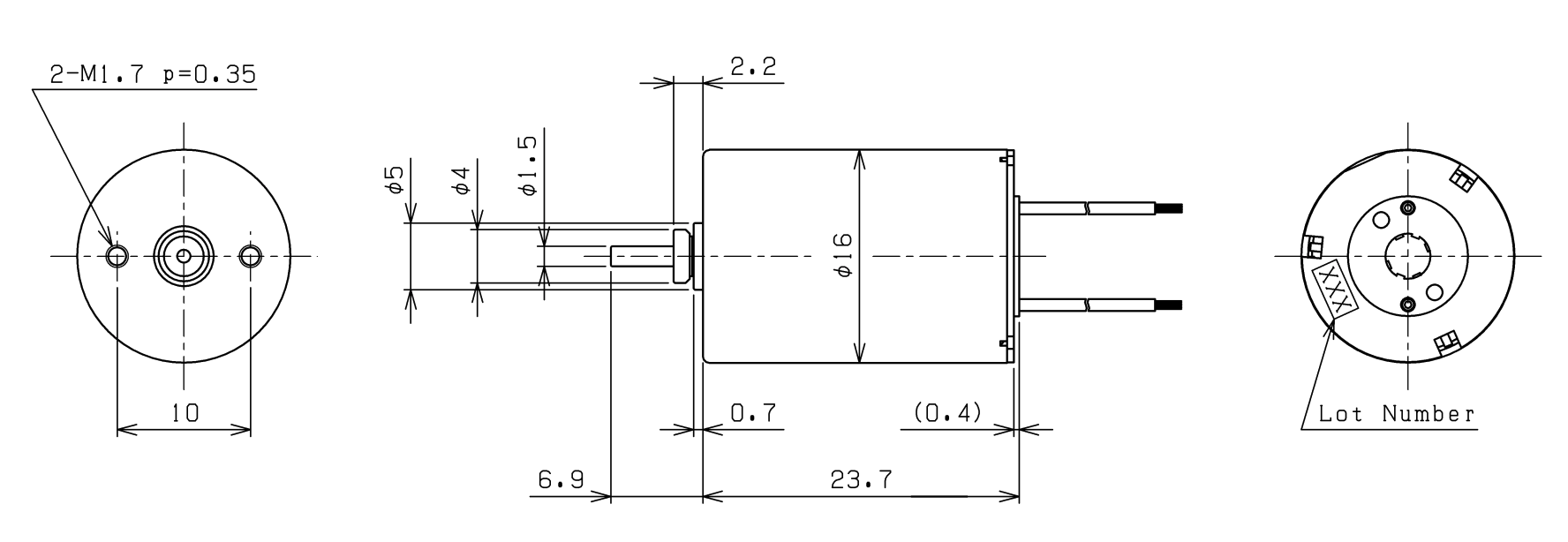

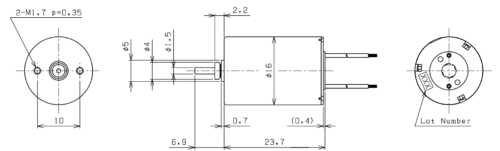

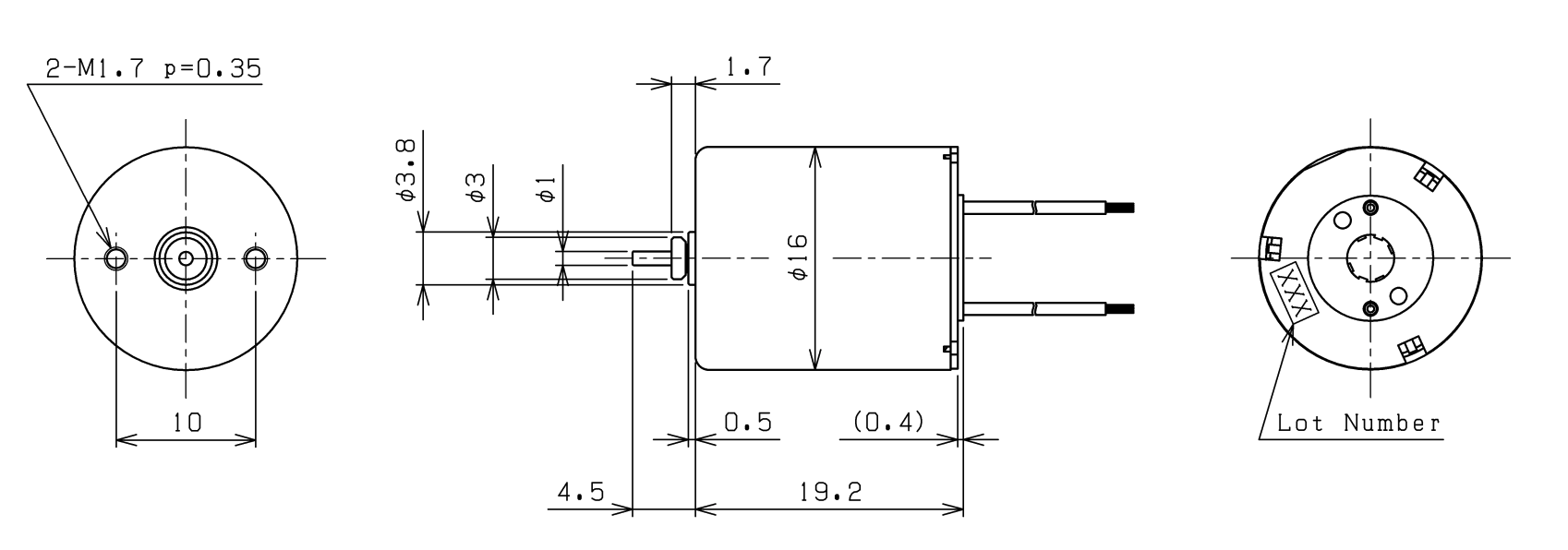

Abmessungen Ø 16 mm
Abmessungen Ø 16 mm
Technische Daten Ø 17.4 mm
| Modellbezeichnung | Ø[mm] | Länge [mm] | [V] | Leerlauf-Drehzahl [U/min] | Leerlaufstrom [mA] | Anlaufstrom [mA] | Max. Drehmoment [mN·m] | Max. Wirkungsgrad [%] | [W] |
|---|---|---|---|---|---|---|---|---|---|
| A17B-43 | 17.4 | 15.6 | 4 | 16140 | 32 | 2467 | 5 | 79 | 2 |
| A17B-42 | 17.4 | 15.6 | 5 | 22100 | 40 | 2824 | 6 | 78 | 3 |
| A17B-33 | 17.4 | 15.6 | 5 | 18000 | 40 | 2601 | 6 | 77 | 3 |
| A17B-28 | 17.4 | 15.6 | 5 | 14000 | 20 | 1300 | 4 | 77 | 2 |
| A17B-19 | 17.4 | 15.6 | 5 | 10300 | 20 | 703 | 3 | 69 | 1 |
| A17B-18 | 17.4 | 15.6 | 5 | 12100 | 20 | 957 | 3 | 73 | 1 |
| A17B-44 | 17.4 | 18.4 | 12 | 17900 | 15 | 1535 | 10 | 81 | 5 |
| A17B-41 | 17.4 | 18.4 | 18 | 22300 | 16 | 1340 | 10 | 79 | 6 |
| A17B-40 | 17.4 | 18.4 | 12 | 22000 | 25 | 2310 | 12 | 80 | 7 |
| A17B-39 | 17.4 | 18.4 | 7 | 18100 | 20 | 2550 | 10 | 83 | 5 |
| A17B-37 | 17.4 | 18.4 | 6 | 17850 | 25 | 2630 | 8 | 82 | 4 |
| A17B-35 | 17.4 | 18.4 | 12 | 20200 | 15 | 1715 | 10 | 82 | 5 |
| A17B-34 | 17.4 | 18.4 | 9 | 19100 | 20 | 2050 | 9 | 81 | 5 |
| A17B-30 | 17.4 | 18.4 | 5 | 14500 | 20 | 3100 | 9 | 85 | 3 |
| A17B-29 | 17.4 | 18.4 | 7 | 22000 | 30 | 3150 | 10 | 81 | 6 |
| A17B-27 | 17.4 | 18.4 | 5 | 17500 | 25 | 2535 | 7 | 81 | 3 |
| A17B-26 | 17.4 | 18.4 | 5 | 15000 | 25 | 2110 | 6 | 79 | 2 |
| A17B-25 | 17.4 | 18.4 | 5 | 16350 | 30 | 3570 | 9 | 83 | 4 |
| A17B-24 | 17.4 | 18.4 | 5 | 15400 | 27 | 3571 | 10 | 83 | 4 |
| A17B-23 | 17.4 | 18.4 | 5 | 18400 | 35 | 3516 | 8 | 81 | 4 |
| A17B-22 | 17.4 | 18.4 | 6 | 19000 | 25 | 2791 | 8 | 82 | 4 |
| A17B-21 | 17.4 | 18.4 | 5 | 16500 | 26 | 3147 | 8 | 83 | 3 |
| A17B-20 | 17.4 | 18.4 | 5 | 10600 | 16 | 1324 | 5 | 79 | 1 |
| A17B-17 | 17.4 | 18.4 | 5 | 13800 | 21 | 1500 | 5 | 78 | 2 |
| A17B-16 | 17.4 | 18.4 | 5 | 15100 | 25 | 2250 | 6 | 80 | 2 |
| A17B-11 | 17.4 | 18.4 | 5 | 12000 | 25 | 1607 | 6 | 77 | 2 |
| A17B-08 | 17.4 | 18.4 | 5 | 12700 | 24 | 2143 | 7 | 80 | 2 |
| A17B-07 | 17.4 | 18.4 | 5 | 14000 | 25 | 1800 | 5 | 78 | 2 |
| A17C-02 | 17.4 | 23.8 | 12 | 16500 | 15 | 2670 | 18 | 86 | 8 |

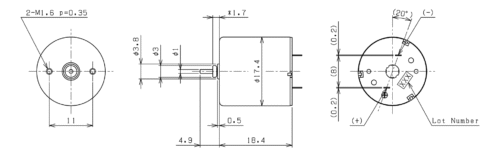

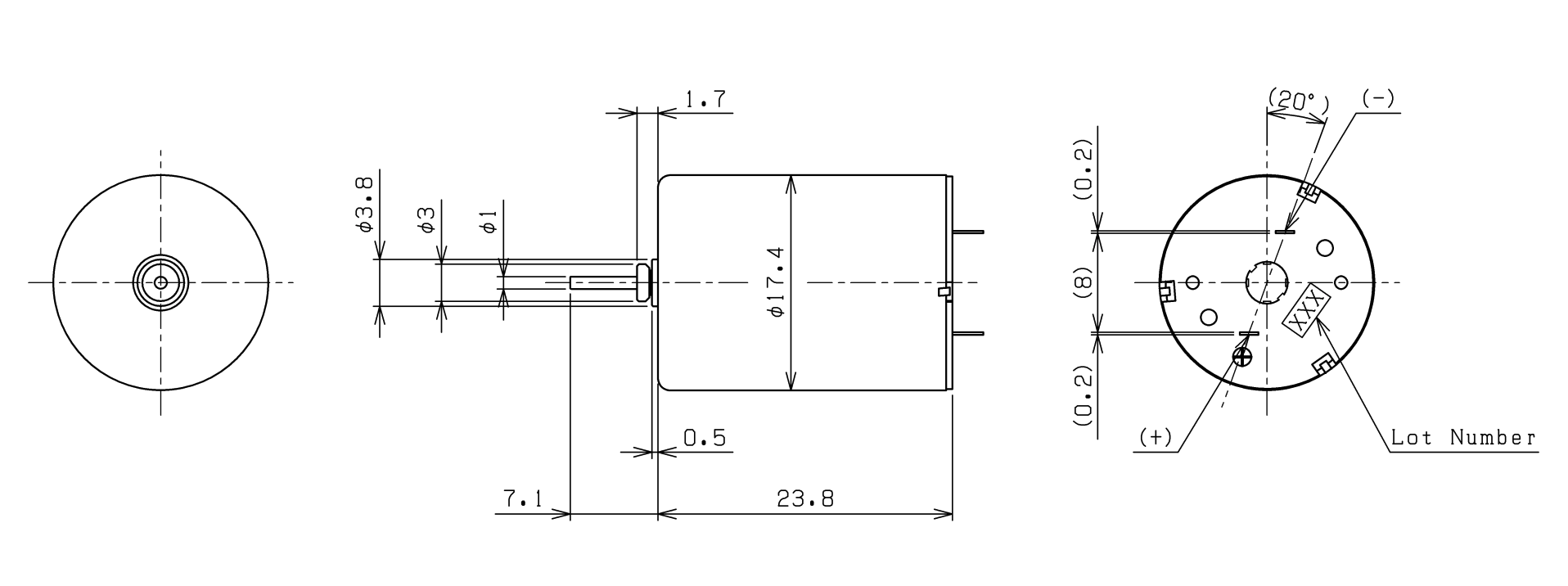

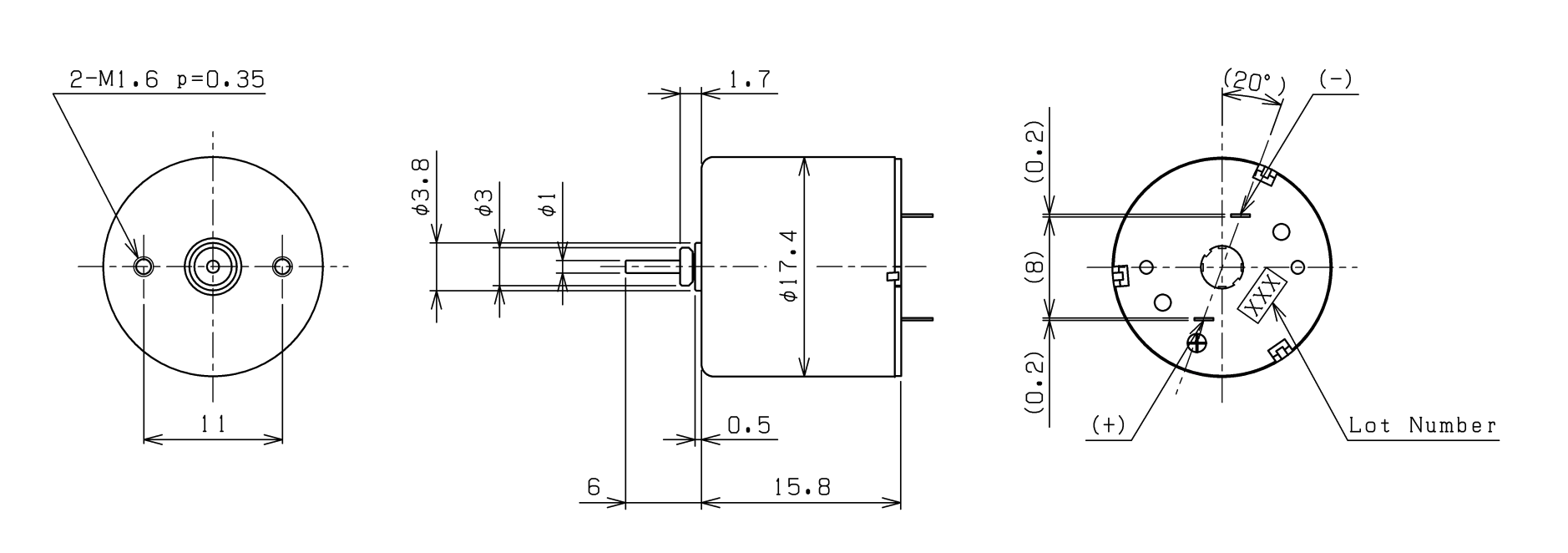

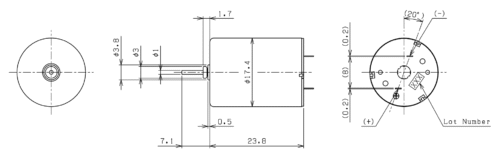

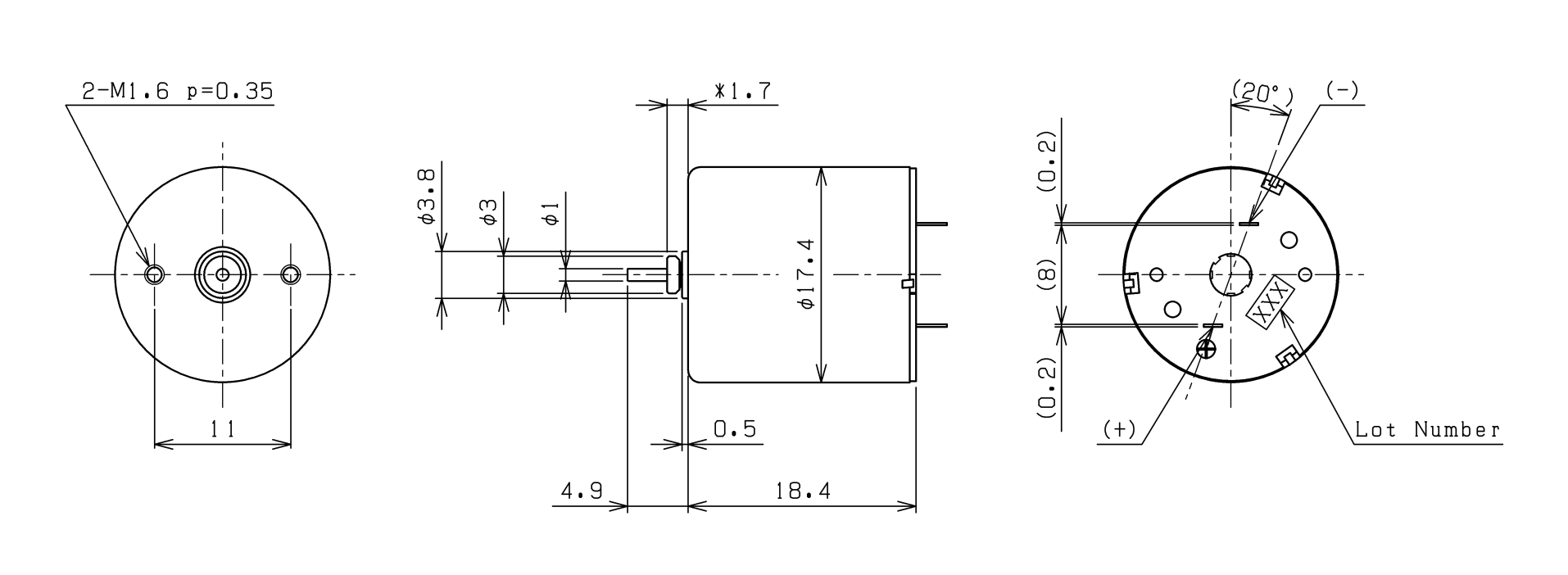

Abmessungen Ø 17.4 mm

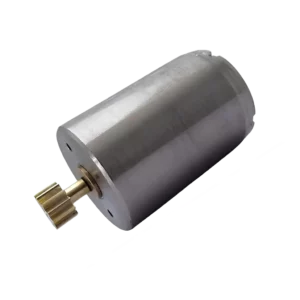

Technische Daten Ø 22 mm
| Modellbezeichnung | Ø [mm] | Länge [mm] | [V] | Leerlauf-Drehzahl [U/min] | Leerlaufstrom [mA] | Anlaufstrom [mA] | Max. Drehmoment [mN·m] | Max. Wirkungsgrad [%] | [W] |
|---|---|---|---|---|---|---|---|---|---|
| A22C-32 | 22 | 25 | 24 | 9840 | 6 | 305 | 7 | 74 | 2 |
| A22C-31 | 22 | 25 | 7 | 13500 | 105 | 4138 | 20 | 71 | 7 |
| A22C-26 | 22 | 25 | 7 | 14000 | 85 | 5350 | 25 | 76 | 9 |
| A22C-25 | 22 | 25 | 12 | 2420 | 2 | 60 | 3 | 67 | 0 |
| A22C-24 | 22 | 25 | 6 | 13400 | 120 | 5200 | 21 | 72 | 7 |
| A22C-13 | 22 | 25 | 12 | 9800 | 12 | 1034 | 12 | 80 | 3 |
| A22C-12 | 22 | 25 | 6 | 10100 | 31 | 1818 | 10 | 76 | 3 |
| A22C-05 | 22 | 25 | 3 | 10200 | 55 | 3750 | 10 | 77 | 3 |
| A22C-03 | 22 | 25 | 6 | 5700 | 15 | 909 | 9 | 76 | 1 |
| A22C-01 | 22 | 25 | 12 | 8900 | 15 | 938 | 12 | 76 | 3 |
| A22C-33 | 22 | 30 | 24 | 10890 | 9 | 1519 | 32 | 85 | 9 |
| A22C-30 | 22 | 30 | 6 | 1100 | 2 | 54 | 3 | 65 | 0 |
| A22C-29 | 22 | 30 | 6 | 1160 | 2 | 68 | 3 | 69 | 0 |
| A22C-28 | 22 | 30 | 6 | 13500 | 95 | 5263 | 22 | 75 | 8 |
| A22C-27 | 22 | 30 | 6 | 8500 | 25 | 3550 | 22 | 84 | 5 |
| A22C-14 | 22 | 30 | 24 | 12000 | 20 | 1700 | 32 | 80 | 10 |
| A22C-08 | 22 | 30 | 6 | 6500 | 50 | 3000 | 26 | 76 | 4 |
| A22C-04 | 22 | 30 | 6 | 6100 | 20 | 1200 | 11 | 76 | 2 |

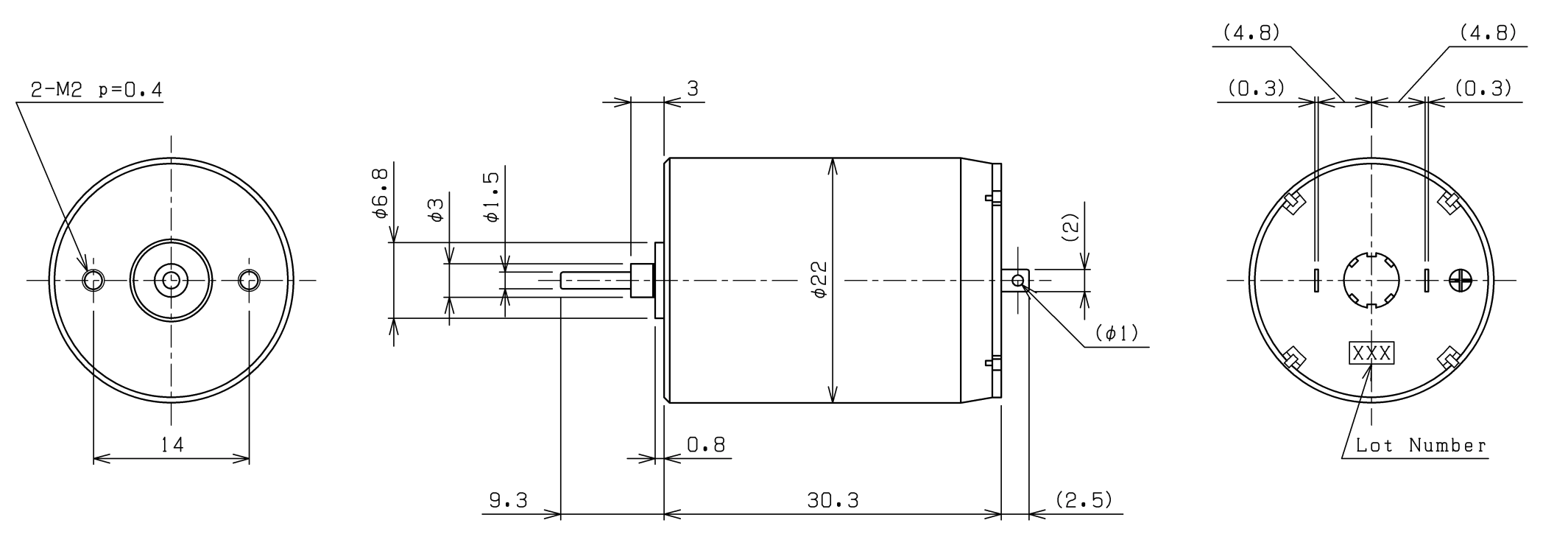

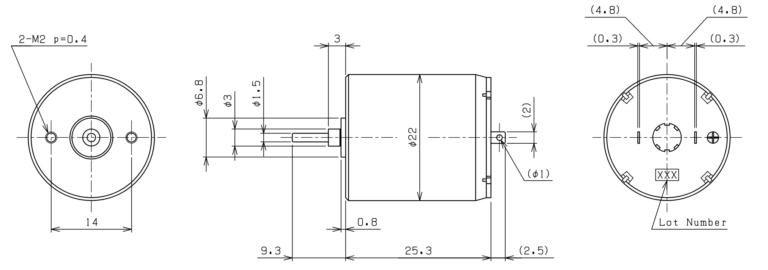

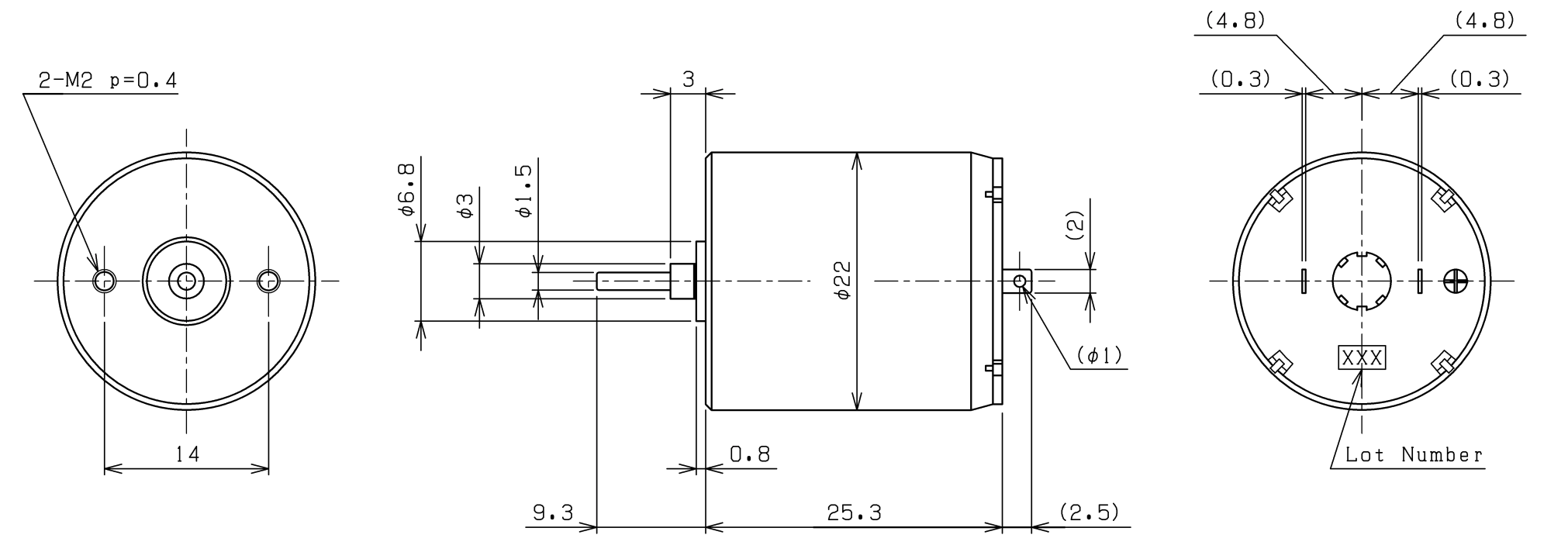

Abmessungen Ø 22 mm
Abmessungen Ø 22 mm

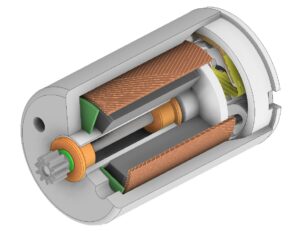

Was ist ein Coreless-Motor?
Ein Coreless-Motor ist ein Gleichstrommotor, dessen Rotor keinen Eisenkern besitzt – die Spule ist selbsttragend gewickelt. Das macht den Rotor leichter und reaktionsschneller, besonders bei hohen Drehzahlen. Zudem entfällt das typische Rastmoment, wodurch der Motor deutlich ruhiger und gleichmäßiger läuft.
Welche Vorteile bietet die kernlose / eisenlose Bauweise des Glockenanker?
Kompakt und leicht: Ohne Eisenkern reduziert sich das Gewicht des Rotors erheblich.
Hervorragende Steuerbarkeit: Der leichte Rotor hat eine geringe Trägheit, wodurch die mechanische Zeitkonstante sinkt – der Motor startet und stoppt schnell und reagiert präzise auf Steuerbefehle.
Rastmomentfrei, laufruhig: Bei herkömmlichen Motoren zieht der Eisenkern den Permanentmagneten an, was Drehmomentschwankungen (Rastmoment) verursacht. Ohne Eisenkern entfallen diese nahezu vollständig – die Rotation bleibt gleichmäßig.
Hohe Effizienz, Energieeinsparung: Da kein Eisenkern vorhanden ist, entstehen keine Eisenverluste. Der Motor arbeitet effizienter und kommt mit geringerer Stromaufnahme aus – ideal für batteriebetriebene Anwendungen mit langer Laufzeit.
Warum Coreless-Motoren von C.I. Takiron?
Wickeltechnik: Neben starken Magneten ist die Form der Spulenwicklung entscheidend für die Motoreigenschaften. C.I. Takiron verfügt über mehrere eigene Wickeltechnologien und wandelt elektrische in mechanische Energie besonders platzsparend und effizient um.
Edelmetall- und Kohlebürsten: Edelmetallbürsten kommen wegen ihrer hohen Leitfähigkeit vor allem bei niedrigen Spannungen zum Einsatz. Kohlebürsten eignen sich für Anwendungen mit höheren Strömen, etwa bei häufigem Ein- und Ausschalten. Bei besonders hohen Lastströmen ist zusätzlich der Einsatz von Kondensatoren möglich – hierzu berät Sie C.I. Takiron individuell.
Start bei niedriger Spannung: Die Motoren starten bereits bei sehr geringen Spannungen und eignen sich damit auch für kontaktlos versorgte Kleingeräte, z. B. per NFC. Modelle mit Start ab 1,0 V sind verfügbar; kundenspezifische Low-Voltage-Auslegungen sind möglich.
