HYBRID-DLA Übersicht

Hybridschrittmotor-DLA Linearaktuatoren
Captive · Non-Captive · Externe Spindel · Externe Spindel Kugelroll

Hybridschrittmotoren als Lienaraktuatoren DLA
Sechs Baugrößen – von NEMA 6 (14 mm) bis NEMA 23 (57 mm) – für ein breites Linearmomentspektrum, abgestimmt auf Ihre Anwendung.
Präzise · kompakt · zuverlässig

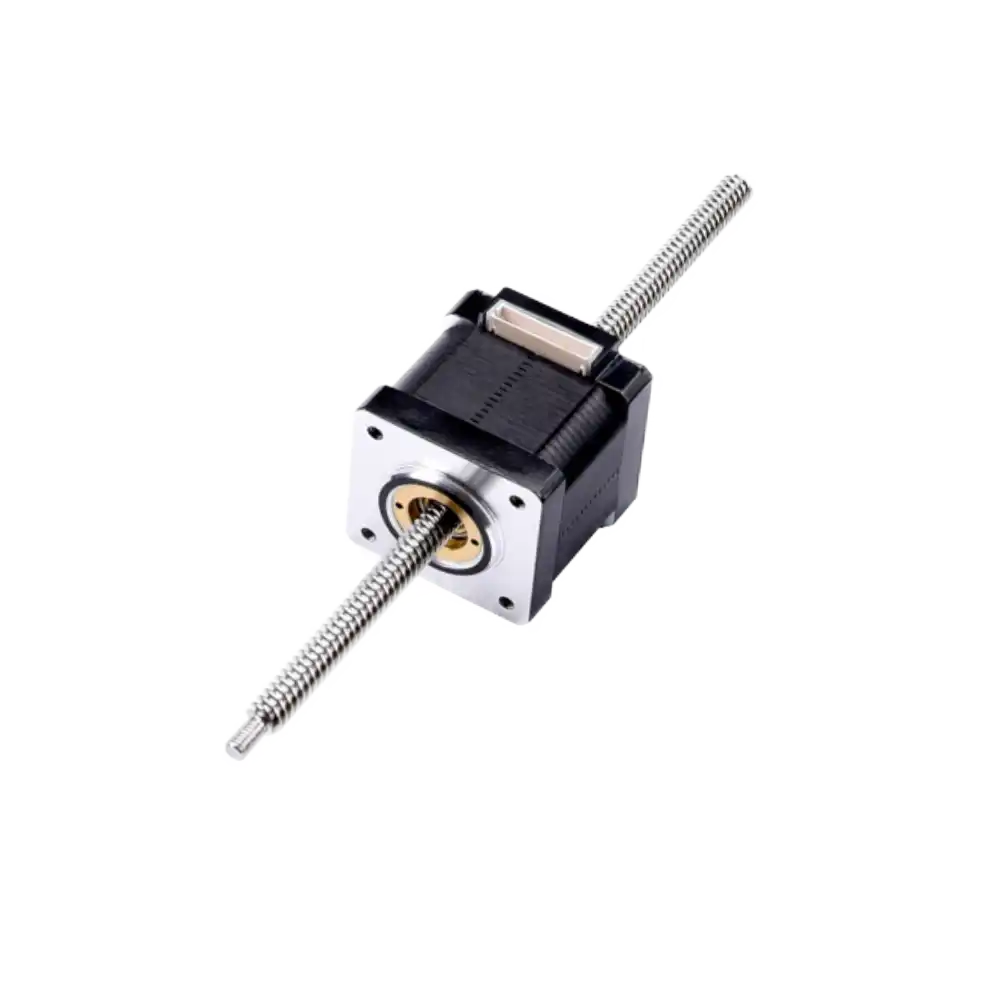

Hybrid DLA Non Captive

non-captiver Linearaktuator DLA

Spindel läuft durch den Motor, die Spindel ist nicht gegen verdrehen gesichert.

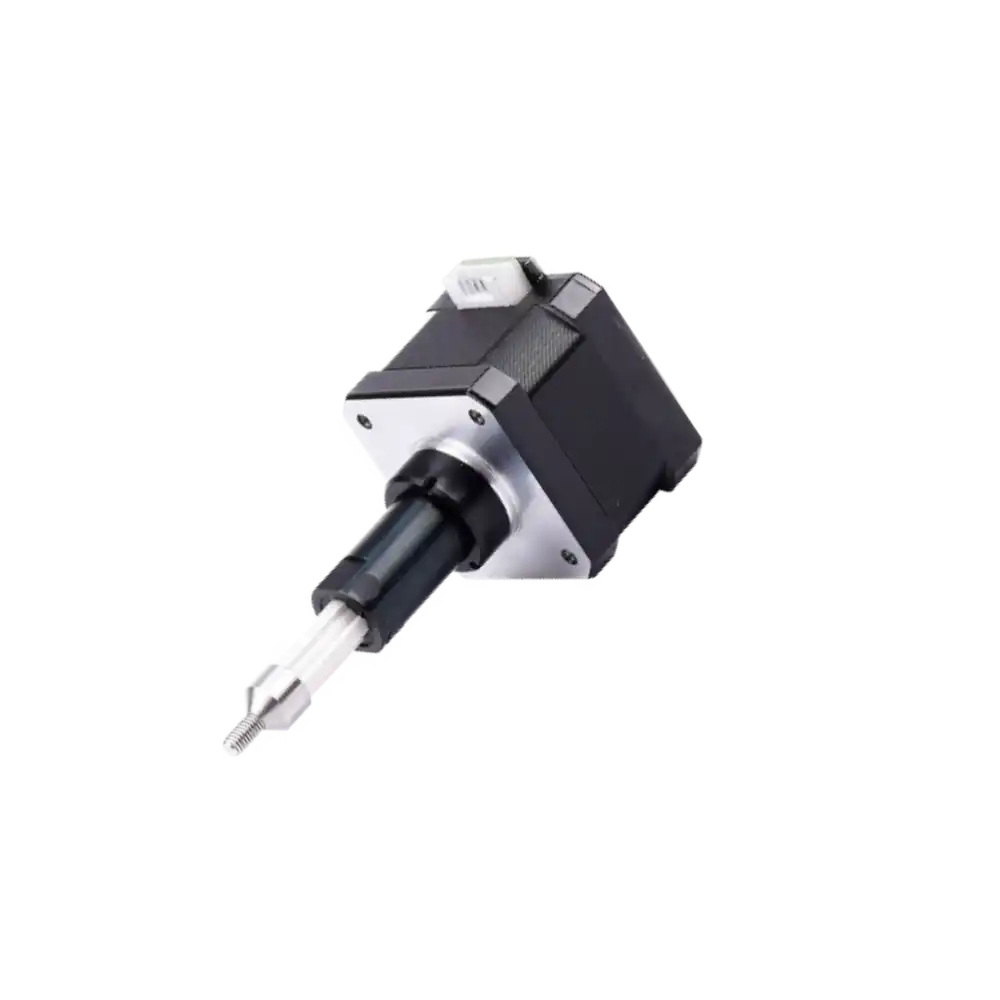

Hybrid DLA Captive

captiver Linearaktuator DLA

Geführte Spindel, die Spindel ist gegen verdrehen gesichert. Motor ist sehr Kompakt.

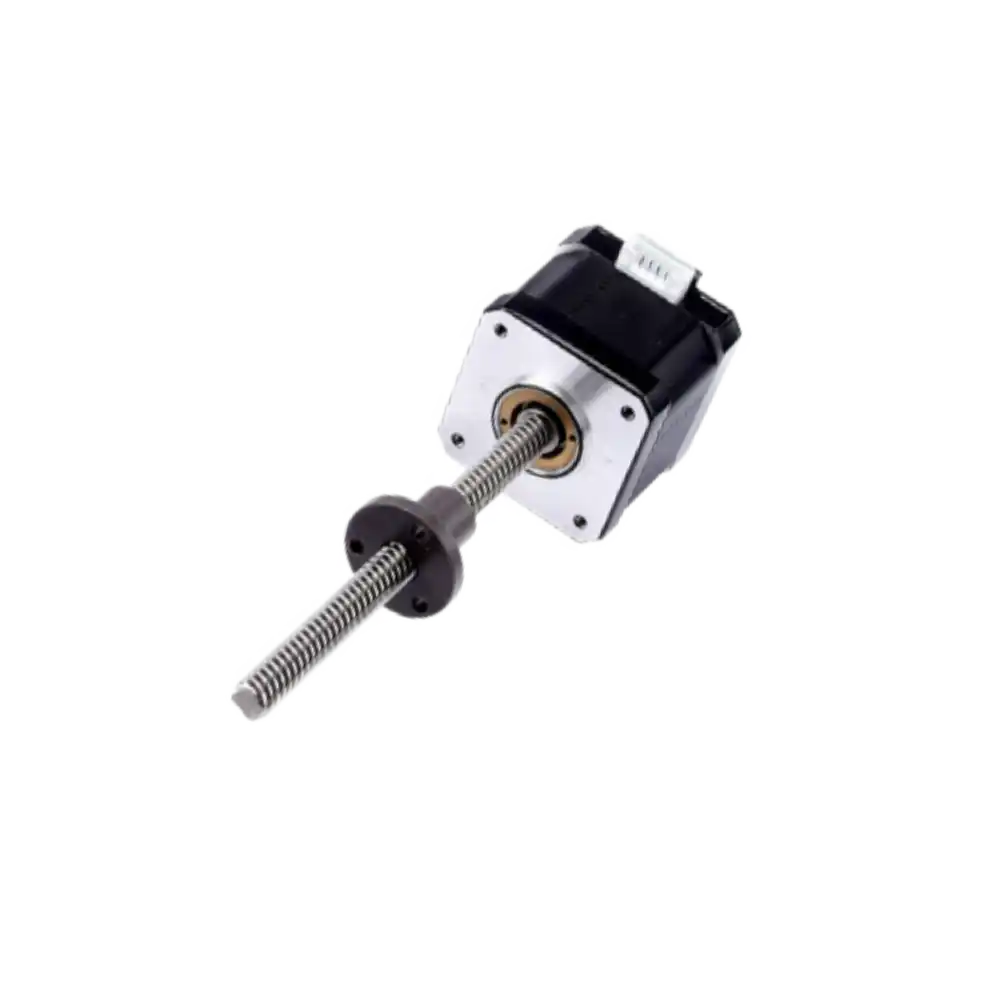

Hybrid DLA Spindel

Linearaktuator mit Spindel DLA

Der Motor verfügt über eine externe Spindel, eine Mutter wird auf der Spindel verfahren

Weiterleiten zu non-captive
Weiterleiten zu captive
Weiterleiten zu spindel

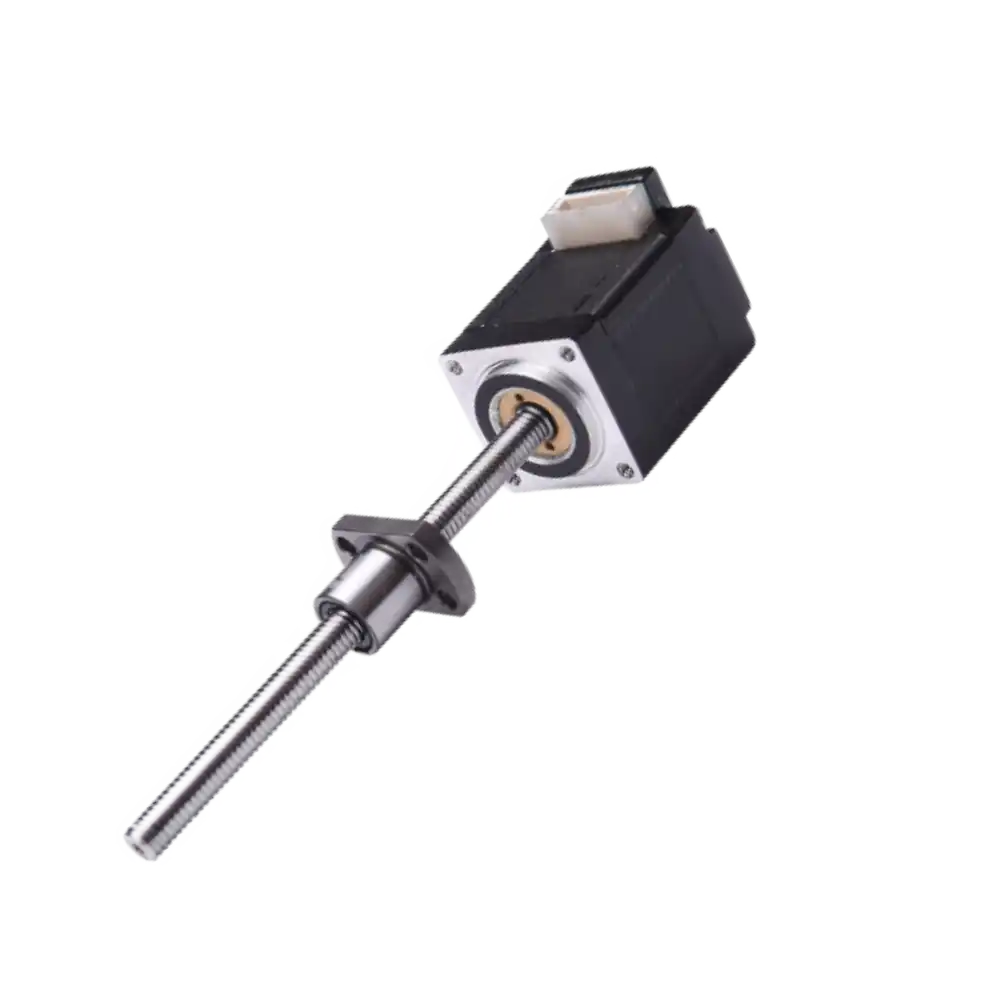

Hybrid DLA Spindel Kugelroll

Linearaktuator mit Spindel Kugelumlauf

Der Motor verfügt über eine externe Spindel, eine Kugellrollspindel Mutter wird auf der Spindel verfahren

Weiterleiten zu spindel

Encoder MicroMotors

Encoder Popup – GAPDRIVES

Getriebemotor mit Hall-Effekt Encoder

Zweiphasiger 90° Encoder · MicroMotors

Hall-Effekt Schalter

Diese Hall-Effekt Schalter sind thermisch hochstabile und mechanisch belastbare Sensoren, die besonders für Anwendungen mit steilen Magnetfeldgradienten und geringer magnetischer Flussdichte geeignet sind.

Jedes Bauelement enthält auf einem einzigen Silizium-Chip: einen Spannungsregler, einen quadratischen Hall-Spannungsgenerator, eine Temperaturstabilisierungsschaltung, einen Chopper-stabilisierten Signalverstärker, einen Schmitt-Trigger sowie einen Open-Drain MOSFET.

Der integrierte Spannungsregler ermöglicht den Betrieb mit Versorgungsspannungen von 3,5 bis 24 V. Der Ausgangs-MOSFET kann Ströme bis zu 20 mA aufnehmen und ist direkt mit bipolaren oder MOS-Logikschaltungen kompatibel.

Funktionsprinzip

Magnet

6-poliger Magnet · 3 Impulse pro Motorumdrehung

Phasenfolge

Phase A–B gemäß Polaritätskennzeichnung am Motorflansch

Anschlussbelegung

Pin 1

GND
Grün

Pin 2

O.C. B NPN
Gelb

Pin 3

O.C. A NPN
Blau

Pin 4

Vcc (Hall)
Braun

Absolute Grenzwerte

ParameterSymbolWertEinheit
VersorgungsspannungVDD28V
VersorgungsstromIDD50mA
AusgangsspannungVOUT28V
AusgangsstromIOUT50mA
LagertemperaturTS-50 bis 150°C
Max. SperrschichttemperaturTJ165°C

Betriebsparameter (TA = 25°C, VDD = 3,5–24V)

ParameterMinTypMaxEinheit
Versorgungsspannung3,5–24V
Versorgungsstrom––5mA
Ausgangssättigungsspannung––0,5V
Ausgangs-Leckstrom–0,310µA
Anstiegszeit–0,25–µs
Abfallzeit–0,25–µs

MicroMotors s.r.l. · Verderio (LC) Italy · www.micromotors.eu

Encoder MicroMotors

Encoder MicroMotors – Präzise Positionserkennung für Ihre Anwendung
Der integrierte Encoder der MicroMotors-Serie ermöglicht eine einfache und zuverlässige Positionserkennung – ideal für Anwendungen, bei denen Genauigkeit und Wiederholbarkeit entscheidend sind.
Technische Highlights:
Der Encoder arbeitet mit 2 × 3 Pulsen, 90° versetzt.
Betriebsspannung: 5–24V DC
Sehr geringer Stromverbrauch
Magnetfeldsensor (Hall-Sensor)
Extrem robust gegenüber Staub, Öl und Vibrationen
Typische Anwendungen:
Verpackungsmaschinen zur präzisen Formatverstellung
Dosierantriebe und Peristaltikpumpen
Positionieraufgaben in der Automatisierung
Medizintechnik und Analysetechnik
Einfache Integration:
Dank des standardisierten Ausgangssignals lässt sich der Encoder problemlos in bestehende Steuerungen integrieren – ohne aufwendige Programmierung oder spezielle Hardware.
GAPDRIVES – from concept to integration

Fragen Sie uns an......

treiber micromotors sm serie

Schrittmotor Treiber MicroMotors MMOO3AT/21-22

Der Schrittmotor-Treiber MM003AT/21-22 wurde speziell von Micro Motors für die eigenen Motoren entwickelt. Er ist optimal auf deren Eigenschaften abgestimmt und sorgt für einen zuverlässigen, präzisen und zugleich flexiblen Betrieb. Mit seiner kompakten Bauform (33 x 33 x 14 mm, ca. 10 g) lässt er sich problemlos integrieren und ermöglicht eine einfache wie vielseitige Nutzung der Motoren.

Technische Eckdaten:

  • Versorgung: 12–30 V DC oder 12–24 V AC
  • Einstellbarer Motorstrom: 160 mA oder 330 mA
  • Betriebsarten: Step/DIR-Steuerung oder Bürstenmotor-Simulation

Programmierbare Betriebsmodi (per DIP-Schalter wählbar):

  • Prog. 1–2: Bürstenmotor-Simulation (DC oder AC/DC) mit Drehrichtungsumschaltung
  • Prog. 3: Schrittmotor-Betrieb mit Step/DIR-Signal (5–30 V)
  • Prog. 4: Drehzahlsteuerung über 1–5 V Eingang mit Rampenregelung
  • Prog. 5: Drehzahlsteuerung über 2–10 V Eingang mit Rampenregelung
  • Prog. 6: Drehzahlsteuerung über 4–20 mA Eingang mit Rampenregelung
  • Prog. 7: Auswahl des maximalen Motorstroms (160 mA oder 330 mA)

Damit bietet der MM003AT/21-22 die Möglichkeit, Micro Motors Schrittmotoren entweder klassisch über Step/DIRoder in verschiedenen Simulationen als Gleichstrommotor mit analoger Drehzahlregelung einzusetzen.

Unterlagen Treiber MicroMotors
