MOONS' Standard Hybrid Stepper Motors – NEMA 23 bis NEMA 42

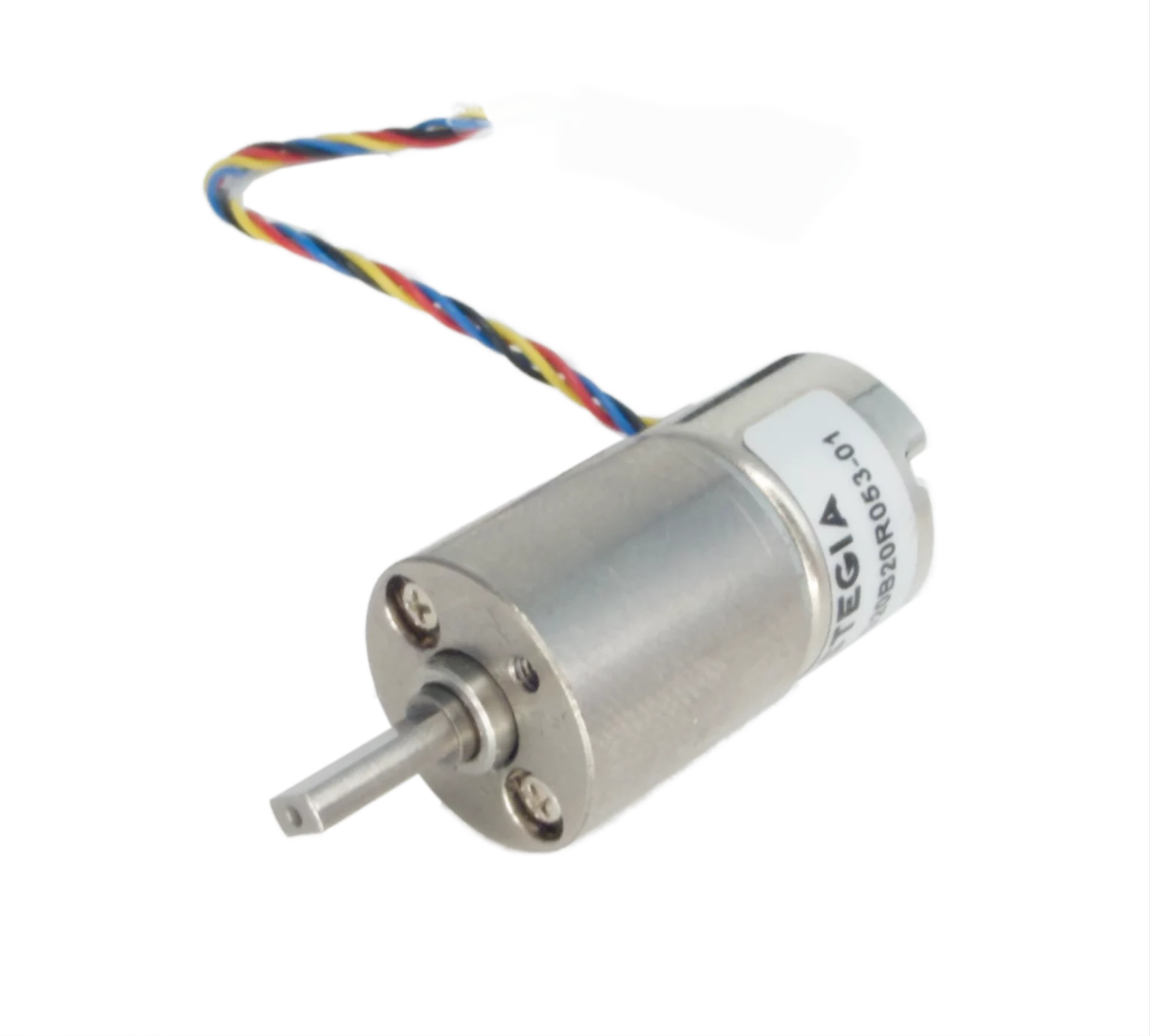

PM-Schrittmotore mit Getriebe: zuverlässig, anpassbar, schnelle Verfügbarkeit – Made in Europe

Baugrößen – Ø 16 mm bis Ø 39 mm – von MicroMotors und Stegia für Anwendungen mit hohen Anforderungen an Lebensdauer und konstante Qualität. kompakte Bauformen · hohe Lebensdauer · qualitativ hochwertige Getriebe · geräuscharmer Lauf

Positionieren ohne Sensor: Definierter Schrittwinkel, exakte Ansteuerung
im offenen Regelkreis – ohne Encoder und ohne Rückführung.

Haltemoment im Stillstand: Die Position bleibt auch ohne Bestromung
erhalten – spart Energie und vereinfacht die Steuerung.

Hohes Drehmoment aus kleinem Bauraum: Das Getriebe wandelt die
Untersetzung in Drehmoment – bei gleichem Motordurchmesser ein Vielfaches der direkten Abtriebsleistung.

Feine Auflösung: Über die Getriebeuntersetzung vervielfacht sich die Anzahl der Schritte pro Abtriebsumdrehung – für präzises Positionieren und Dosieren.

Bürstenlos und verschleißarm: keine Kommutatorabnutzung – lange Lebensdauer auch bei häufigen Start-Stopp-Zyklen.

Wirtschaftlich: Robuster Aufbau, einfache Ansteuerung, günstiger als
servogeregelte Antriebe gleicher Positioniergenauigkeit.

Baugrößen: Ø 16 mm – Ø 39,5 mm
Baulänge: 10,2 mm – 31 mm
Leerlaufdrehzahl: ca. 1.100 – 24.800 U/min
Dauermoment bis 1 N·m

Spannung Treiber: 12 – 24V
Leerlaufstrom: ca. 200 mA – 500mA
Wicklung: Bipolar

Optional Wicklungsanpassung
Sonderwelle auf Anfrage
Motor mit Litze und Stecker
Passender Schrittmotor-Treiber

Ihre Anfrageliste

Technische Daten 56x56 mm

Item	Phase	Length (mm)	Rated Current (A)	Holding Torque (Nm)	Coil Type	Shaft
ML23HS0P4100	2	39	1	0.82	Bi-Polar	Single
ML23HS0P4100-E	2	39	1	0.82	Bi-Polar	Double
ML23HS0P4160	2	39	1.6	0.83	Bi-Polar	Single
ML23HS0P4160-E	2	39	1.6	0.83	Bi-Polar	Double
ML23HS0P4220	2	39	2.2	0.84	Bi-Polar	Single
ML23HS0P4220-E	2	39	2.2	0.84	Bi-Polar	Double
ML23HS0L4350	2	39	3.5	0.82	Bi-Polar	Single
ML23HS0L4350-E	2	39	3.5	0.82	Bi-Polar	Double
ML23HS4P4100	2	45	1	1.2	Bi-Polar	Single
ML23HS4P4150	2	45	1.5	1.2	Bi-Polar	Single
ML23HS4P4210	2	45	2.1	1.2	Bi-Polar	Single
ML23HS4P4210-E	2	45	2.1	1.2	Bi-Polar	Double
ML23HS4L4340	2	45	3.4	1.2	Bi-Polar	Single
ML23HS8P4100	2	55	1	1.5	Bi-Polar	Single
ML23HS8P4100-E	2	55	1	1.5	Bi-Polar	Double
ML23HS8P4150	2	55	1.5	1.5	Bi-Polar	Single
ML23HS8P4150-E	2	55	1.5	1.5	Bi-Polar	Double
ML23HS8P4220	2	55	2.2	1.5	Bi-Polar	Single
ML23HS8P4220-E	2	55	2.2	1.5	Bi-Polar	Double
ML23HS8L4360	2	55	3.6	1.5	Bi-Polar	Single
ML23HS8L4360-E	2	55	3.6	1.5	Bi-Polar	Double
ML23HS8L4550	2	55	5.5	1.5	Bi-Polar	Single
ML23HS8L4550-E	2	55	5.5	1.5	Bi-Polar	Double
ML23HSAP4100	2	77	1	2.3	Bi-Polar	Single
ML23HSAP4100-E	2	77	1	2.3	Bi-Polar	Double
ML23HSAP4150	2	77	1.5	2.3	Bi-Polar	Single
ML23HSAP4150-E	2	77	1.5	2.3	Bi-Polar	Double
ML23HSAP4200	2	77	2	2.3	Bi-Polar	Single
ML23HSAP4200-E	2	77	2	2.3	Bi-Polar	Double
ML23HSAP4300	2	77	3	2.3	Bi-Polar	Single
ML23HSAP4300-E	2	77	3	2.3	Bi-Polar	Double
ML23HSAL4500	2	77	5	2.3	Bi-Polar	Single
ML23HSAL4500-E	2	77	5	2.3	Bi-Polar	Double
ML23HSCP4150-000	2	112	1.5	3.2	Bi-Polar	Single
ML23HSCP4200-000	2	112	2	3.2	Bi-Polar	Single
ML23HSCP4300-000	2	112	3	3.2	Bi-Polar	Single
ML23HSCL4500-000	2	112	5	3.2	Bi-Polar	Single

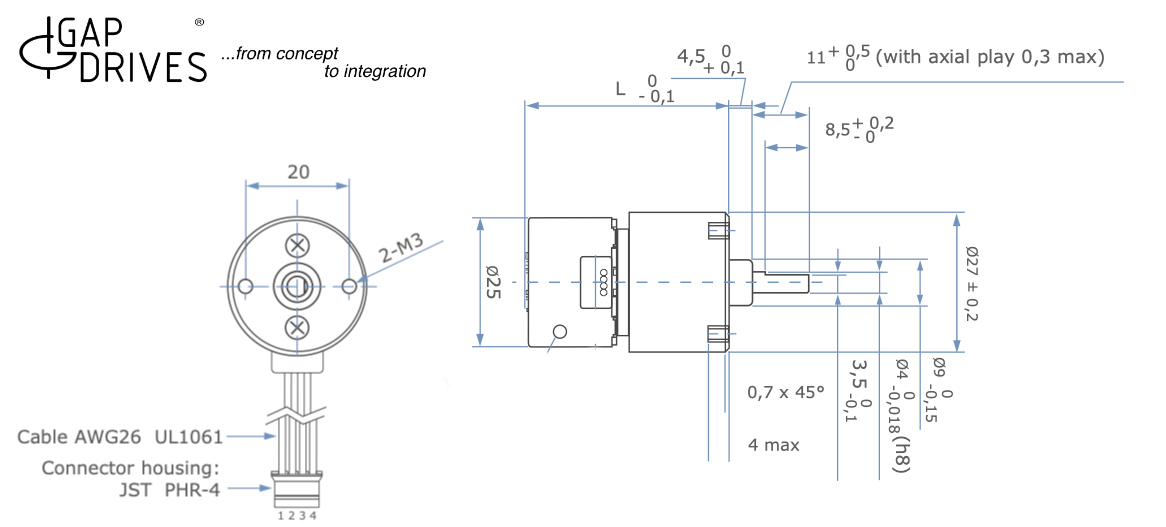

Abmessungen Ø 13mm

Technische Daten 60x60 mm

Gemeinsame Daten
Schrittwinkel	7,5° (Vollschritt)
Phasen	2, bipolar
Nennspannung	12 V
Max. Axial-/Radialkraft	5 N / 10 N
Isolationswiderstand	100 MΩ bei 500 V DC
Isolationsklasse	E
Max. Temperatur (Gehäuse)	60 °C
Empfohlene Temperatur	35 – 45 °C

Motortyp	L149	L155
Treiberspannung	9,2 – 36 V	3,6 – 36 V
Wicklung R / L	23 Ω / 9 mH	9 Ω / 10 mH
Strom (Dauer)	150 mA	250 mA
Strom (kurzzeitig)	400 mA	500 mA
Max. Drehmoment	20 Ncm	25 Ncm
Betriebstemperatur	−20 / +65 °C	−25 / +65 °C

Item	Phase	Length (mm)	Rated Current (A)	Holding Torque (Nm)	Coil Type	Shaft
MS24HS1P4150	2	46	1.5	1.28	Bi-Polar	Single
MS24HS1P4200	2	46	2	1.26	Bi-Polar	Single
MS24HS1P4300	2	46	3	1.23	Bi-Polar	Single
MS24HS2P4150	2	56	1.5	1.9	Bi-Polar	Single
MS24HS2P4200	2	56	2	1.9	Bi-Polar	Single
MS24HS2P4300	2	56	3	1.8	Bi-Polar	Single
MS24HS2L4420	2	56	4.2	1.8	Bi-Polar	Single
MS24HS3P4150	2	67	1.5	2.4	Bi-Polar	Single
MS24HS3P4200	2	67	2	2.3	Bi-Polar	Single
MS24HS3P4300	2	67	3	2.4	Bi-Polar	Single
MS24HS3L4420	2	67	4.2	2.3	Bi-Polar	Single
MS24HS5P4150	2	87	1.5	3.2	Bi-Polar	Single
MS24HS5P4200	2	87	2	3.3	Bi-Polar	Single
MS24HS5P4300	2	87	3	3.3	Bi-Polar	Single
MS24HS5P4300-E	2	87	3	3.3	Bi-Polar	Double
MS24HS5L4420	2	87	4.2	3.2	Bi-Polar	Single

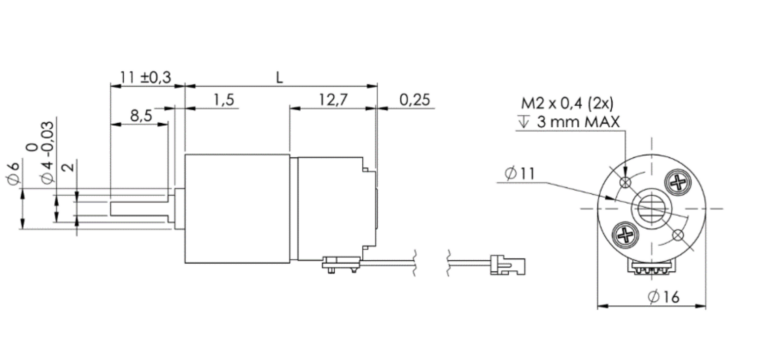

Abmessungen 14x14 mm

Technische Daten 86x86 mm

Schrittwinkel	7,5° (Vollschritt)
Phasen	2, bipolar
Nennspannung	12 V
Treiberspannungsbereich	3,75 – 36 V
Wicklungswiderstand / Induktivität	7,5 Ω / 10 mH
Max. Strom (Dauerbetrieb)	250 mA
Max. Strom (kurzzeitig)	500 mA

Max. zulässiges Drehmoment	50 Ncm
Max. Axial-/Radialkraft an der Welle	5 N / 20 N
Isolationswiderstand	100 MΩ bei 500 V DC
Isolationsklasse	E
Max. Temperatur (Motorgehäuse)	60 °C
Empfohlene Temperatur (Motorgehäuse)	35 – 45 °C
Betriebstemperatur	−20 °C bis +65 °C

Item	Phase	Length (mm)	Rated Current (A)	Holding Torque (Nm)	Coil Type	Shaft
ML34HD0L4160	2	67	1.6	3.7	Bi-Polar	Single
ML34HD0L4350	2	67	3.5	3.8	Bi-Polar	Single
ML34HD0L4350-E	2	67	3.5	3.8	Bi-Polar	Double
ML34HD0L4500	2	67	5	3.8	Bi-Polar	Single
ML34HD0L4500-E	2	67	5	3.8	Bi-Polar	Double
ML34HD0L4700	2	67	7	3.8	Bi-Polar	Single
ML34HD0L4700-E	2	67	7	3.8	Bi-Polar	Double
ML34HD0L4X00	2	67	10	3.8	Bi-Polar	Single
ML34HD1L4200	2	97	2	7.2	Bi-Polar	Single
ML34HD1L4350	2	97	3.5	7.2	Bi-Polar	Single
ML34HD1L4350-E	2	97	3.5	7.2	Bi-Polar	Double
ML34HD1L4500	2	97	5	7.2	Bi-Polar	Single
ML34HD1L4500-E	2	97	5	7.2	Bi-Polar	Double
ML34HD1L4700	2	97	7	7.2	Bi-Polar	Single
ML34HD1L4700-E	2	97	7	7.2	Bi-Polar	Double
ML34HD1L4X00	2	97	10	7.2	Bi-Polar	Single
ML34HD2L4200	2	126	2	10	Bi-Polar	Single
ML34HD2L4350	2	126	3.5	9.9	Bi-Polar	Single
ML34HD2L4350-E	2	126	3.5	9.9	Bi-Polar	Double
ML34HD2L4500	2	126	5	9.8	Bi-Polar	Single
ML34HD2L4500-E	2	126	5	9.8	Bi-Polar	Double
ML34HD2L4700	2	126	7	9.9	Bi-Polar	Single
ML34HD2L4700-E	2	126	7	9.9	Bi-Polar	Double
ML34HD2L4X00	2	126	10	9.8	Bi-Polar	Single
ML34HD3L4230	2	157	2.3	11.9	Bi-Polar	Single
ML34HD3L4350	2	157	3.5	11.9	Bi-Polar	Single
ML34HD3L4500	2	157	5	11.7	Bi-Polar	Single
ML34HD3L4700	2	157	7	11.9	Bi-Polar	Single
ML34HD3L4X00	2	157	10	11.7	Bi-Polar	Single
ML34HD0L8350	2	67	7	3.8	Bi-Polar	Single
ML34HD0L8500	2	67	10	3.8	Bi-Polar	Single
ML34HD0L8500-E	2	67	10	3.8	Bi-Polar	Double
ML34HD1L8350	2	97	7	7.2	Bi-Polar	Single
ML34HD1L8500	2	97	10	7.2	Bi-Polar	Single
ML34HD2L8350	2	126	7	9.8	Bi-Polar	Single
ML34HD2L8500	2	126	10	9.8	Bi-Polar	Single
ML34HD2L8500-02	2	126	10	9.8	Bi-Polar	Single
ML34HD3L8350	2	157	7	11.9	Bi-Polar	Single
ML34HD3L8500	2	157	10	11.7	Bi-Polar	Single

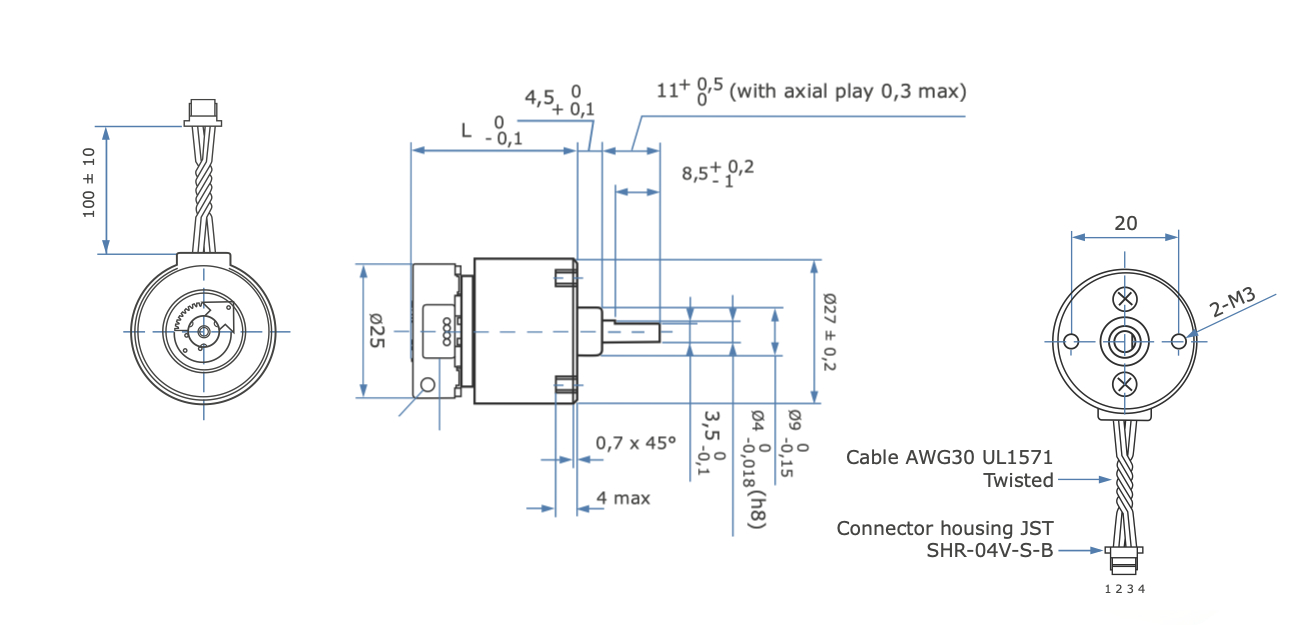

Abmessungen 20x20 mm

Drehmomentkurve Motor: 20x20 mm

Technische Daten 110x110 mm

Schrittwinkel	7,5° (Vollschritt)
Phasen	2, bipolar
Nennspannung	12 V
Treiberspannungsbereich	3,75 – 36 V
Wicklungswiderstand / Induktivität	7,5 Ω / 10 mH
Max. Strom (Dauerbetrieb)	250 mA
Max. Strom (kurzzeitig)	500 mA

Max. zulässiges Drehmoment	100 Ncm
Max. Axial-/Radialkraft an der Welle	10 N / 50 N
Isolationswiderstand	100 MΩ bei 500 V DC
Isolationsklasse	E
Max. Temperatur (Motorgehäuse)	60 °C
Empfohlene Temperatur (Motorgehäuse)	35 – 45 °C
Betriebstemperatur	−20 °C bis +65 °C

Item	Phase	Length (mm)	Rated Current (A)	Holding Torque (Nm)	Coil Type	Shaft
ML42HS0L4210	2	100	2.1	12.1	Bi-Polar	Single
ML42HS0L4420	2	100	4.2	12.2	Bi-Polar	Single
ML42HS0L4600	2	100	6	12.3	Bi-Polar	Single
ML42HS0L4840	2	100	8.4	12.2	Bi-Polar	Single
ML42HS0L4X20	2	100	12	12.3	Bi-Polar	Single
ML42HS2L4240	2	151	2.4	22	Bi-Polar	Single
ML42HS2L4600	2	151	6	22	Bi-Polar	Single
ML42HS2L4800	2	151	8	22	Bi-Polar	Single
ML42HS2L4X20	2	151	12	22	Bi-Polar	Single
ML42HS2L4X60	2	151	16	22	Bi-Polar	Single
ML42HS3L4270	2	202	2.7	31	Bi-Polar	Single
ML42HS3L4600	2	202	6	31	Bi-Polar	Single
ML42HS3L4800	2	202	8	32	Bi-Polar	Single
ML42HS3L4X20	2	202	12	31	Bi-Polar	Single
ML42HS3L4X60	2	202	16	32	Bi-Polar	Single
ML42HS0L8420	2	100	8.4	12.2	Bi-Polar	Single
ML42HS0L8600	2	100	12	12.3	Bi-Polar	Single
ML42HS2L8600	2	151	12	22	Bi-Polar	Single
ML42HS2L8800	2	151	16	22	Bi-Polar	Single
ML42HS3L8600	2	202	12	31	Bi-Polar	Single
ML42HS3L8800	2	202	16	32	Bi-Polar	Single

Abmessungen 25x25 mm

Drehmomentkurve 25x25 mm

Durchmesser [mm]

Länge [mm]

Haltemoment [mNm]

Drehzahl [U/min]

Widerstand [Ω]

Strom [mA]

Wicklung

Stückzahl pro Jahr

Anwendung / Bemerkung

Im nächsten Schritt nur noch Ihre Kontaktdaten ergänzen.

Was ist ein Standard Hybrid Stepper Motor NEMA 06?

Der MOONS‘ NEMA 06 (14H030H) ist ein kompakter 2-Phasen-Hybrid-Schrittmotor mit 14×14 mm Gehäusemaß und Schrittwinkel 1,8°. Er kombiniert kleinen Bauraum mit sanftem, rauscharmen Lauf.

Was sind typische Anwendungen für den NEMA 06?

Miniaturisierte Handhabungstechnik, Labordosiersysteme, optische Positioniersysteme, tragbare Messgeräte und Anwendungen mit extremen Platzbeschränkungen.

Welchen Schrittmotortreiber benötige ich?

Der NEMA 06 ist ein 2-Phasen-Bi-Polar-Motor mit 0,30 A Nennstrom – geeignet für kompakte Treiber wie A4988, DRV8825 oder TMC2208/2209. Den Treiberstrom auf maximal 0,30 A begrenzen.

Wie unterscheidet sich der NEMA 06 vom NEMA 05?

Der NEMA 06 (14×14 mm) ist geringfügig größer als der NEMA 05 (φ13 mm), hat aber einen definierten quadratischen Flansch. Beide sind für Miniaturanwendungen konzipiert; der NEMA 06 ist in nur einer Länge (30 mm) verfügbar.

Sind kundenspezifische Anpassungen möglich?

Aktuell ist der NEMA 06 in einer Standardvariante erhältlich (14H030H-0304). Für besondere Anforderungen wie spezielle Kabelkonfektionierung oder abweichende Wicklungen sprechen Sie uns an.
