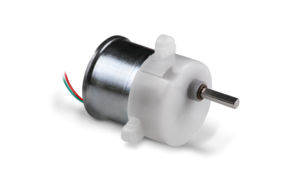

MicroMotors B138F / MicroMotors B138F4/12
DC-Motor mit Stirnradgetriebe Ø 34 mm
Gefräste Messingzahnräder sorgen für außergewöhnliche Laufruhe und lange Lebensdauer – auch unter Dauerlast.
Der B138F mit seinen Metallbürsten überzeugt durch minimale:
– Geräuschentwicklung
– lange Lebensdauer
– präzise Kraftübertragung
– sehr geringe Drehzahlen möglich
Das Getriebe ist mit einem Schrittmotor lieferbar. Info:
Mechanische Daten
Stirnradgetriebe
Untersetzung: 12 – 1.470 : 1
Max. Dauerdrehmoment: 50 Ncm
Drehzahl: 1,6 – 320 rpm
Radialast: 20 N · Axiallast: 5 N
Wellen-Gleitlager
Gewicht: 85 g
Temperaturbereich: -20° – +60° C
Elektrische Daten
6 V / 12 V DC
Nominale Stromaufnahme: 20 – 100 mA
Entstörung: VDR am Kollektor
Metallbürsten
Optionen
Sonderwelle auf Anfrage
Getriebe mit Schrittmotor SM138 lieferbar
Encoder auf Anfrage
DOWNLOAD CAD

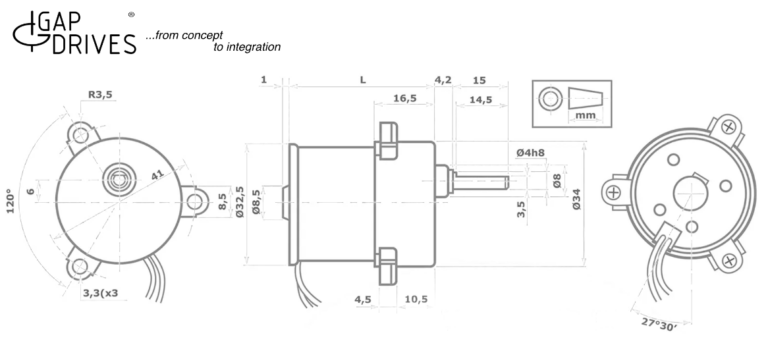

Abmessungen:
Technische Daten:
🔍 Variante filtern
| Typ ohne Encoder | Volt DC | Länge mm | Übersetzung i 1: | Dauermoment Ncm | Drehzahl rpm Last | Stromaufnahme Leerlauf mA | Stromaufnahme Last mA | Watt |
|---|---|---|---|---|---|---|---|---|
| B138F-6-12 | 6 | 37.5 | 12.25 | 1.5 | 155 | <30 | 100 | 0.6 |
| B138F-12-12 | 12 | 37.5 | 12.25 | 1.5 | 155 | <20 | 55 | 0.7 |
| B138F-6-21 | 6 | 37.5 | 21.14 | 2.5 | 85 | <30 | 100 | 0.6 |
| B138F-12-21 | 12 | 37.5 | 21.14 | 2.5 | 85 | <20 | 55 | 0.7 |
| B138F-6-36 | 6 | 37.5 | 35.73 | 4 | 53 | <30 | 95 | 0.6 |
| B138F-12-36 | 12 | 37.5 | 35.73 | 4 | 53 | <20 | 50 | 0.6 |
| B138F-6-72 | 6 | 37.5 | 71.54 | 7 | 28 | <30 | 95 | 0.6 |
| B138F-12-72 | 12 | 37.5 | 71.54 | 7 | 28 | <20 | 50 | 0.6 |
| B138F-6-149 | 6 | 37.5 | 149.05 | 14 | 13 | <30 | 95 | 0.6 |
| B138F-12-149 | 12 | 37.5 | 149.05 | 14 | 13 | <20 | 50 | 0.6 |
| B138F-6-208 | 6 | 37.5 | 208.66 | 20 | 9 | <30 | 95 | 0.6 |
| B138F-12-208 | 12 | 37.5 | 208.66 | 20 | 9 | <20 | 50 | 0.6 |
| B138F-6-608 | 6 | 37.5 | 608.61 | 50 | 3.3 | <30 | 90 | 0.5 |
| B138F-12-608 | 12 | 37.5 | 608.61 | 50 | 3.3 | <20 | 48 | 0.6 |
| B138F-6-1470 | 6 | 37.5 | 1470.82 | 50 | 1.6 | <30 | 58 | 0.3 |
| B138F-12-1470 | 12 | 37.5 | 1470.82 | 50 | 1.6 | <20 | 30 | 0.4 |
| B138F-4/12-12 | 12 | 37.5 | 12.25 | 1.5 | 250 | <30 | 80 | 1.0 |
| B138F-4/12-21 | 12 | 37.5 | 21.14 | 2.5 | 150 | <30 | 80 | 1.0 |
| B138F-4/12-36 | 12 | 37.5 | 35.73 | 4.2 | 86 | <30 | 80 | 1.0 |
| B138F-4/12-72 | 12 | 37.5 | 71.54 | 8.2 | 43 | <30 | 80 | 1.0 |
| B138F-4/12-149 | 12 | 37.5 | 149.05 | 15 | 20 | <30 | 80 | 1.0 |
| B138F-4/12-208 | 12 | 37.5 | 208.66 | 20 | 14 | <30 | 80 | 1.0 |
| B138F-4/12-608 | 12 | 37.5 | 608.61 | 50 | 5.3 | <30 | 75 | 0.9 |
Was sind typische Anwendungen für den B138F?
Eine typische Anwendung für den bürstenlosen DC-Motor gibt es eigentlich nicht. Aufgrund der Vielzahl moderner Elektronik-Ansteuerungsmöglichkeiten ist das Einsatzspektrum extrem breit. Es reicht von High-End-Modellbau über Gerätebau und Analysetechnik bis hin zu Misch- und Rühranwendungen, Peristaltikpumpen und Achsverfahrsystemen.
Wie finde ich heraus, ob der Motor für meine Applikation geeignet ist?
Setzen Sie sich einfach mit GAPDRIVES in Verbindung. GAPDRIVES – from concept to integration – berät Sie persönlich bei der Motorauswahl.
Kann der Motor mit Über- oder Unterspannung betrieben werden?
Bitte beachten Sie die Spannungsangaben im Datenblatt. Die angegebene Spannung gilt für den verwendeten Regler. Der Motor sollte stets im angegebenen Spannungsbereich betrieben werden. Motoren mit höherer Nennspannung sollten nach Möglichkeit nicht mit niedrigerer Spannung betrieben werden, da sie sonst nicht effizient arbeiten.
Wie lange ist die Lebensdauer des Getriebes?
Für Serienanwendungen steht eine Vielzahl von Getrieben zur Verfügung. Bitte sprechen Sie uns an.
Ab wann ist das Getriebe selbsthemmend?
Die Motoren werden in China nach höchsten Qualitätsstandards gefertigt und zu 100 % vor der Auslieferung geprüft.
Wo werden die Motoren gefertigt?
Es gibt verschiedene Encoder-Optionen für die MOONS‘ Motoren. MOONS‘ bietet verschiedene Encoder auf Basis von Hall-Sensoren an — mit unterschiedlicher Pulszahl sowie mit Nullindex. Für Absolutwegaufnahme stehen zusätzlich SSI-Encoder zur Verfügung. Alle Motoren sind standardmäßig mit Hall-Sensoren ausgestattet und können mit Standard-BLDC-Treibern betrieben werden. Bitte sprechen Sie uns an, wenn Sie keinen passenden Encoder finden.
Sind Sonderanfertigungen möglich?
Alle Standardmotoren sind so ausgelegt, dass sie mit einer breiten Auswahl an handelsüblichen BLDC-Treibern betrieben werden können. Bitte sprechen Sie uns an — wir helfen Ihnen bei der Auswahl des passenden Treibers.
Gibt es den B138F auch mit Schrittmotor?
Ja, es gibt passende Treiber für die BLDC-Motoren von MOONS‘. Wir haben ein breites Spektrum an BLDC-Treibern und können Ihnen gerne Alternativen zu Ihren bestehenden Antrieben und Ansteuerungen anbieten.
