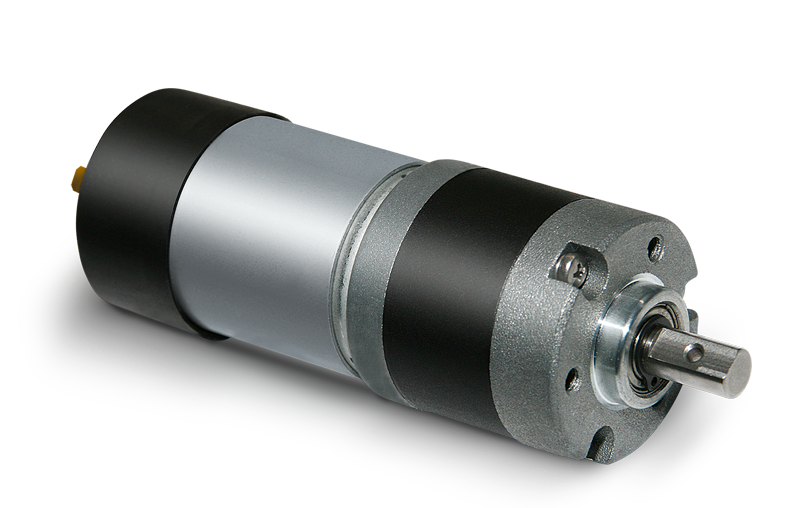

Der MicroMotors E192 ist ein sehr kompakter und langlebiger DC-Motor mit Planetengetriebe Ø 40.5 mm – gefertigt in Europa.
 100 % geprüft vor Auslieferung.
12V / 24V DC · bis 300 Ncm Dauermoment
Untersetzung 3–625:1
optional mit Encoder

Anfrage stellen
Über MicroMotors
Zurück Übersicht

Mechanische Daten

Planetengetriebe
Radialast 300N
Axiallast 100N
Doppeltes Kugellager
bis zu 300 Ncm Dauermoment
Gewicht 385 – 480 gr.
Temp.-Bereich -20° – +60° C

Elektrische Daten

12 V und 24 V DC Version Optional Encoder 2 × 3 Pulse Nominale Stromaufnahme 0,2–1,7 A Entstörung VDR + Kondensator Optional ohne Entstörung (WOC)

Optionen

Sonderwelle auf Anfrage
mit Encoder lieferbar
Getriebe mit Schrittmotor lieferbar
E192-Standard
E192-2S-Encoder
STP-File E192 ohne Encoder

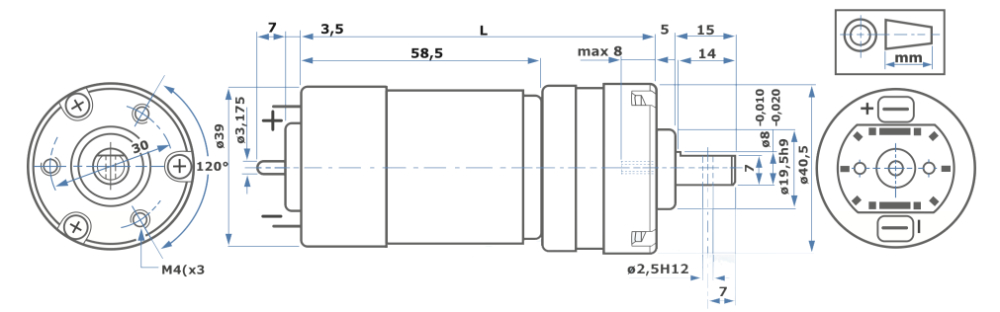

Abmessungen:

drawing e192

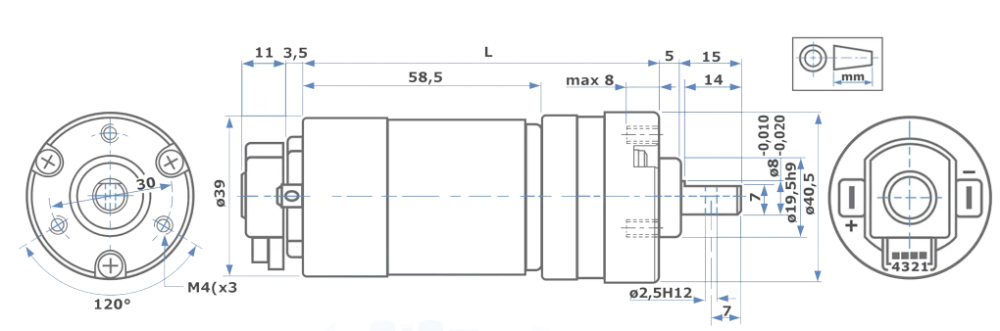

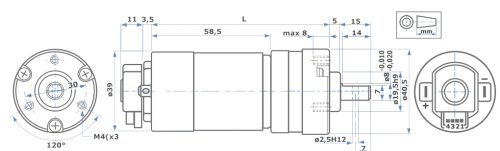

E192-2S MicroMotors mit Encoder

Technische Daten:

🔍 Variante filtern

Typ ohne EncoderTyp mit EncoderVolt DCLänge mmÜbersetzung i 1:Dauermoment NcmDrehzahl rpm LeerlaufDrehzahl rpm LastStromaufnahme Leerlauf AStromaufnahme Last AWatt
E192-12-3E192-2S-12-312863.66151100700<0.41.720.4
E192-24-3E192-2S-24-324863.66151100770<0.20.9623.0
E192-12-5E192-2S-12-512865.020800510<0.41.7521.0
E192-24-5E192-2S-24-524865.020830575<0.20.9522.8
E192-12-13E192-2S-12-13129313.4445300200<0.41.6519.8
E192-24-13E192-2S-24-13249313.4445300225<0.20.8520.4
E192-12-18E192-2S-12-18129318.3360218155<0.41.6519.8
E192-24-18E192-2S-24-18249318.3360226170<0.20.8420.2
E192-12-25E192-2S-12-25129325.090160105<0.41.7521.0
E192-24-25E192-2S-24-25249325.090166118<0.20.8821.1
E192-12-49E192-2S-12-491210049.291608258<0.41.619.2
E192-24-49E192-2S-24-492410049.291608260<0.20.8520.4
E192-12-67E192-2S-12-671210067.2222059.540<0.41.821.6
E192-24-67E192-2S-24-672410067.2222061.545<0.20.8821.1
E192-12-91E192-2S-12-911210091.6627043.631<0.41.720.4
E192-24-91E192-2S-24-912410091.662704534<0.20.8520.4
E192-12-125E192-2S-12-12512100125.03003223<0.41.3215.9
E192-24-125E192-2S-24-12524100125.03003326<0.20.6415.4
E192-12-180E192-2S-12-18012107180.752202220<0.40.759.0
E192-24-180E192-2S-24-18024107180.752202220<0.20.4210.1
E192-12-246E192-2S-12-24612107246.4830015.214.5<0.40.8710.5
E192-24-246E192-2S-24-24624107246.4830016.815<0.20.4310.3
E192-12-336E192-2S-12-33612107336.1130011.911<0.40.698.3
E192-24-336E192-2S-24-33624107336.1130012.311.5<0.20.348.2
E192-12-458E192-2S-12-45812107458.33009.08.5<0.40.546.5
E192-24-458E192-2S-24-45824107458.33009.59.0<0.20.286.7
E192-12-625E192-2S-12-62512107625.03006.46.0<0.40.465.5
E192-24-625E192-2S-24-62524107625.03006.66.2<0.20.235.5
Was sind typische Anwendungen für den Motor?

Peristaltikpumpen, Dosierantriebe,
Formatverstellung in Verpackungsmaschinen,
Öffnen und Schließen von Klappen und Hauben,
Medizintechnik und Analysetechnik.

Kontaktieren Sie uns – wir beraten Sie
persönlich bei der Motorauswahl.
Bitte nennen Sie uns Drehmoment, Drehzahl und Versorgungsspannung.

Der PS150 ist in 12V und 24V DC erhältlich.
Ein Betrieb mit Unter- oder Überspannung ist technisch möglich aber nicht empfohlen.
Für Drehzahlregelung empfehlen wir einen PWM-Steller. Wir führen WOC Motoren welche keine Kondensator verbaut haben.

Die Drehmomentangaben beziehen sich auf Dauerlast. Beachten Sie bitte die angegebene Radi Jale und axiale Belastung in dem Datenblatt. Die Motoren verfügen über zwei Kugellager am Wellenausgang und sind somit sehr stabil. Bei höheren Belastungen bitte Rücksprache mit GAPDRIVES halten.

Ab einer Untersetzung von 49:1 sind die Getriebe selbsthemmend. Bitte beachten Sie unbedingt, dass keine externe Drehzahl auf das Getriebe gegeben werden darf. Eine externe Drehzahl, welche rückwirkend auf das Getriebe eingreift, führt zu Zerstörung.

Die MicroMotors Motoren werden  in Norditalien gefertigt. Jeder Motor wird 100% geprüft vor der Auslieferung.

Ab einer Untersetzung von 49:1 sind die Getriebe selbsthemmend. Bitte beachten Sie unbedingt, dass keine externe Drehzahl auf das Getriebe gegeben werden darf. Eine externe Drehzahl, welche rückwirkend auf das Getriebe eingreift, führt zu Zerstörung.

Sonderwellen und Anschlusskabel sind auf Anfrage erhältlich. Senden Sie uns Ihre Anfrage gerne per Mail zu mit CAD Daten (STP-File)
Kontaktieren Sie uns für mehr Informationen.
