MicroMotors P205-Serie
Der MicroMotors P205 ist ein sehr kraftvoller und langlebiger DC-Motor
Planetengetriebe 42 × 42 mm – gefertigt in Europa
100 % geprüft vor Auslieferung
12V / 24V DC
bis 900 Ncm Dauermoment Untersetzung 4–625:1 optional mit Encoder
Planetengetriebe
Radiallast 300 N
Axiallast 150 N
Doppeltes Kugellager
Gewicht 700–900 g
Temp.-Bereich –20° bis +60° C
Elektrische Daten
12V und 24V DC
Optional Encoder 2 x 3 Pulse
Nominale Stromaufnahme 0.4-5,45 A
Ohne Entstörung (WOC) ideal für PWM-Drehzahlsteller
Optionen
Sonderwelle auf Anfrage
mit Encoder lieferbar
Getriebe mit Schrittmotor lieferbar
DOWNLAD DATENBLÄTTER
DOWNLOAD CAD

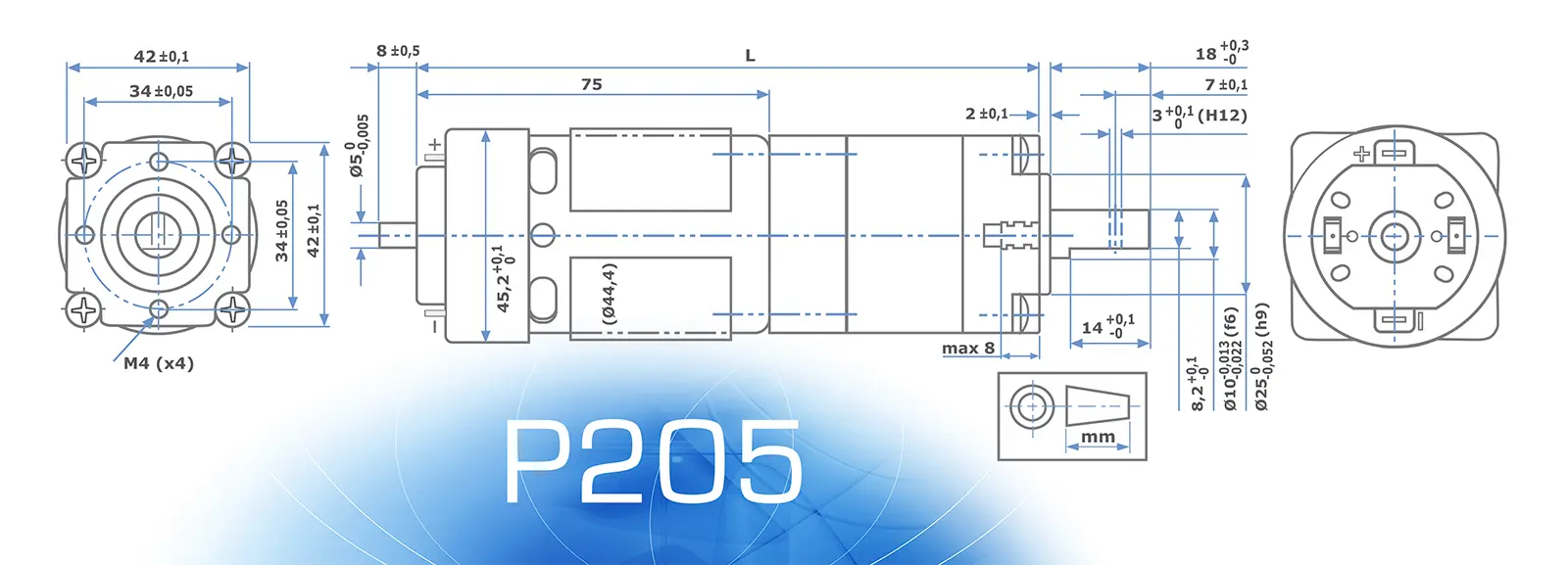

Abmessungen:

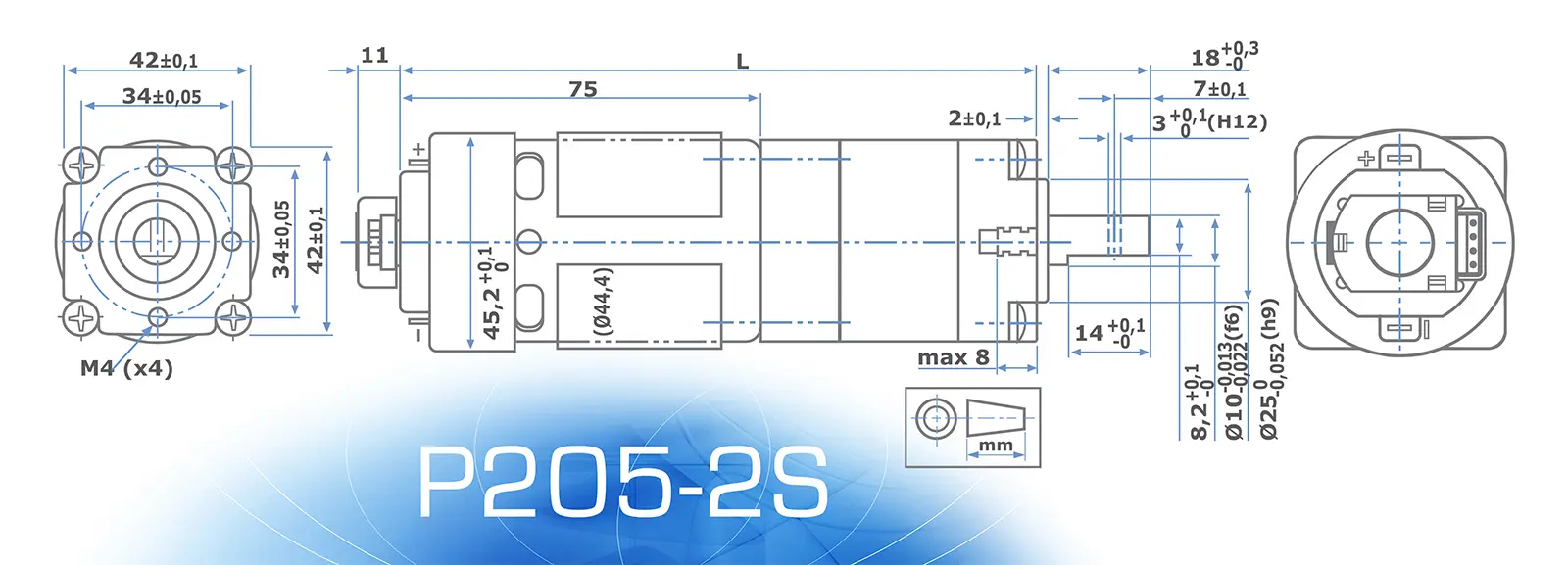

Abmessungen Encoder Version:
Technische Daten:
🔍 Variante filtern
| Typ ohne Encoder | Typ mit Encoder | Volt DC | Länge mm | Übersetzung i 1: | Dauermoment Ncm | Drehzahl rpm Leerlauf | Drehzahl rpm Last | Stromaufnahme Leerlauf mA | Stromaufnahme Last A | Watt |
|---|---|---|---|---|---|---|---|---|---|---|
| P205-12-3 | P205-2S-12-3 | 12 | 120.5 | 4 | 50 | 1024 | 625 | <700 | 5.45 | 65.4 |
| P205-24-3 | P205-2S-24-3 | 24 | 120.5 | 4 | 50 | 1017 | 640 | <400 | 2.7 | 64.8 |
| P205-12-6 | P205-2S-12-6 | 12 | 120.5 | 6.25 | 60 | 656 | 459 | <700 | 4.2 | 50.4 |
| P205-24-6 | P205-2S-24-6 | 24 | 120.5 | 6.25 | 60 | 652 | 470 | <400 | 2.15 | 51.6 |
| P205-12-16 | P205-2S-12-16 | 12 | 133 | 16 | 150 | 257 | 178 | <700 | 4.5 | 54 |
| P205-24-16 | P205-2S-24-16 | 24 | 133 | 16 | 150 | 256 | 186 | <400 | 2.2 | 52.8 |
| P205-12-25 | P205-2S-12-25 | 12 | 133 | 25 | 250 | 165 | 110 | <700 | 4.55 | 54.6 |
| P205-24-25 | P205-2S-24-25 | 24 | 133 | 25 | 250 | 165 | 116 | <400 | 2.3 | 55.2 |
| P205-12-39 | P205-2S-12-39 | 12 | 133 | 39.06 | 350 | 106 | 75 | <700 | 4.2 | 50.4 |
| P205-24-39 | P205-2S-24-39 | 24 | 133 | 39.06 | 350 | 105 | 77 | <400 | 2.1 | 50.4 |
| P205-12-64 | P205-2S-12-64 | 12 | 145.5 | 64 | 600 | 64 | 41.5 | <700 | 4.8 | 57.6 |
| P205-24-64 | P205-2S-24-64 | 24 | 145.5 | 64 | 600 | 64 | 45 | <400 | 2.4 | 57.6 |
| P205-12-100 | P205-2S-12-100 | 12 | 145.5 | 100 | 700 | 41.3 | 30.3 | <700 | 3.6 | 43.2 |
| P205-24-100 | P205-2S-24-100 | 24 | 145.5 | 100 | 700 | 41.3 | 32.4 | <400 | 1.75 | 42 |
| P205-12-156 | P205-2S-12-156 | 12 | 145.5 | 156.25 | 800 | 26.5 | 21.3 | <700 | 2.85 | 34.2 |
| P205-24-156 | P205-2S-24-156 | 24 | 145.5 | 156.25 | 800 | 26.5 | 22 | <400 | 1.45 | 34.8 |
| P205-12-244 | P205-2S-12-244 | 12 | 145.5 | 244.14 | 900 | 16.9 | 14.9 | <700 | 2.2 | 26.4 |
| P205-24-244 | P205-2S-24-244 | 24 | 145.5 | 244.14 | 900 | 16.9 | 15 | <400 | 1.1 | 26.4 |
| P205-12-400 | P205-2S-12-400 | 12 | 158 | 400 | 900 | 10.2 | 9.4 | <700 | 1.65 | 19.8 |
| P205-24-400 | P205-2S-24-400 | 24 | 158 | 400 | 900 | 10.2 | 9.5 | <400 | 0.85 | 20.4 |
| P205-12-625 | P205-2S-12-625 | 12 | 158 | 625 | 900 | 6.7 | 6.3 | <700 | 1.25 | 15 |
| P205-24-625 | P205-2S-24-625 | 24 | 158 | 625 | 900 | 6.7 | 6.3 | <400 | 0.65 | 15.6 |
Was sind typische Anwendungen für den Motor?
Peristaltikpumpen, Dosierantriebe,
Formatverstellung in Verpackungsmaschinen,
Öffnen und Schließen von Klappen und Hauben,
Medizintechnik und Analysetechnik.
Wie finde ich heraus, ob der Motor für meine Applikation geeignet ist?
Kontaktieren Sie uns – wir beraten Sie
persönlich bei der Motorauswahl.
Bitte nennen Sie uns Drehmoment, Drehzahl und Versorgungsspannung.
Spannungsversorgung Motor für Drehzahländerung
Der PS150 ist in 12V und 24V DC erhältlich.
Ein Betrieb mit Unter- oder Überspannung ist technisch möglich aber nicht empfohlen.
Für Drehzahlregelung empfehlen wir einen PWM-Steller. Wir führen WOC Motoren welche keine Kondensator verbaut haben.
Mechanische Belastung des Getriebes
Die Drehmomentangaben beziehen sich auf Dauerlast. Beachten Sie bitte die angegebene Radi Jale und axiale Belastung in dem Datenblatt. Die Motoren verfügen über zwei Kugellager am Wellenausgang und sind somit sehr stabil. Bei höheren Belastungen bitte Rücksprache mit GAPDRIVES halten.
Ab wann sind die Getriebe selbstblockierend?
Ab einer Untersetzung von 49:1 sind die Getriebe selbsthemmend.
Bitte beachten Sie unbedingt, dass keine externe Drehzahl auf das Getriebe gegeben werden darf.
Eine externe Drehzahl, welche rückwirkend auf das Getriebe eingreift, führt zu Zerstörung.
Wo werden die Motoren gefertigt?
Die MicroMotors Motoren werden in Norditalien gefertigt. Jeder Motor wird 100% geprüft vor der Auslieferung.
Customized Motoren / Kundenspezifische Motoren
Sonderwellen und Anschlusskabel sind auf Anfrage erhältlich. Senden Sie uns Ihre Anfrage gerne per Mail zu mit CAD Daten (STP-File)
Kontaktieren Sie uns für mehr Informationen.
