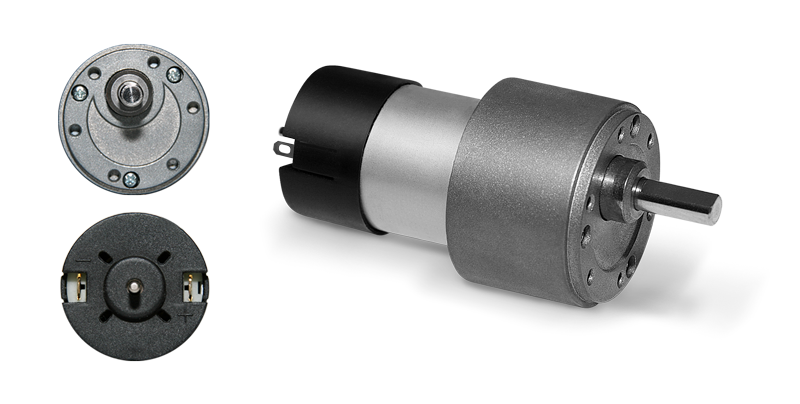

MicroMotors RH158-Serie
Der MicroMotors RH158 ist ein sehr kompakter und langlebiger DC-Motor mit Stirnradgetrieb Ø 39.6 mm – gefertigt in Europa.
100 % geprüft vor Auslieferung.
12V / 24V DC
bis 120 Ncm Dauermoment
Untersetzung 15–630:1
optional mit Encoder 2 x 3 Pulse um 90° Versetzt
Das Getriebe ist optional mit Schrittmotor erhältlich: Weitere Info
Stirnradgetriebe
Radiallast 50 N
Axiallast 10 N
Drehzahl 440 – 9 rpm
stabiles Wellen-Gleitlager
Gewicht 85 g
Temp.-Bereich –20° bis +60° C
Elektrische Daten
12V und 24V DC
Optional Encoder 2 × 3 Pulse
Nominale Stromaufnahme 70–660 mA
Entstörung VDR am Kollektor
Optionen
Sonderwelle auf Anfrage

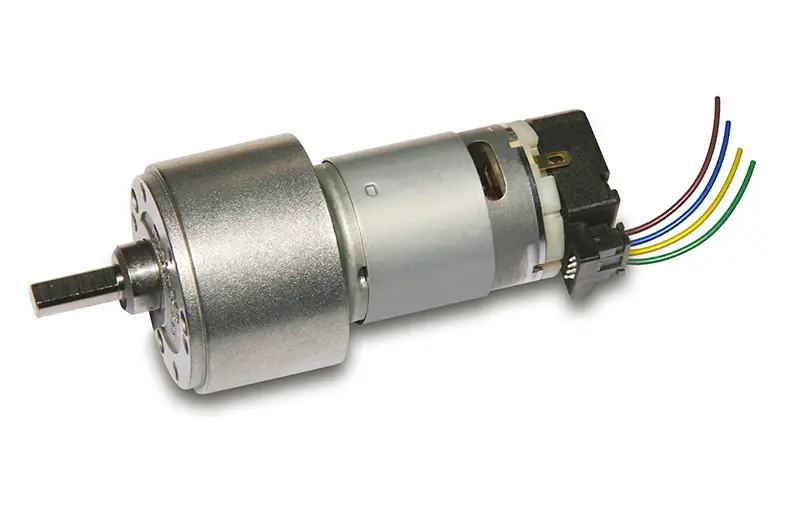

mit Encoder lieferbar

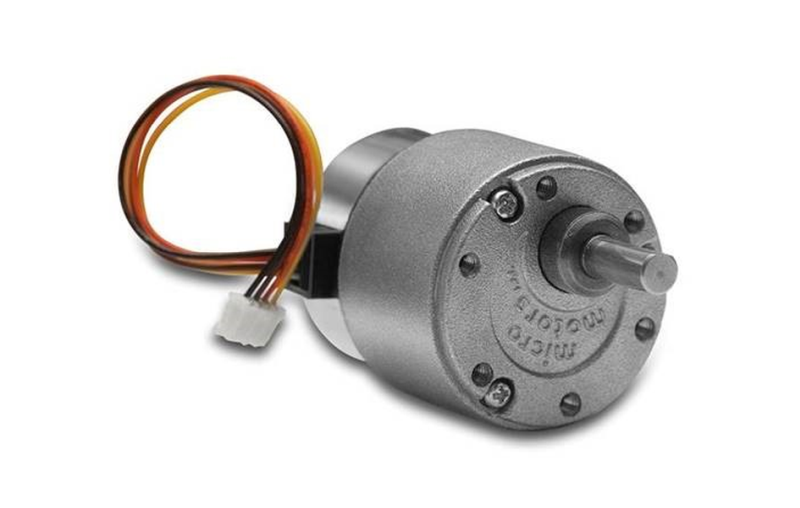

Getriebe mit PM Schrittmotor lieferbar
Abmessungen:

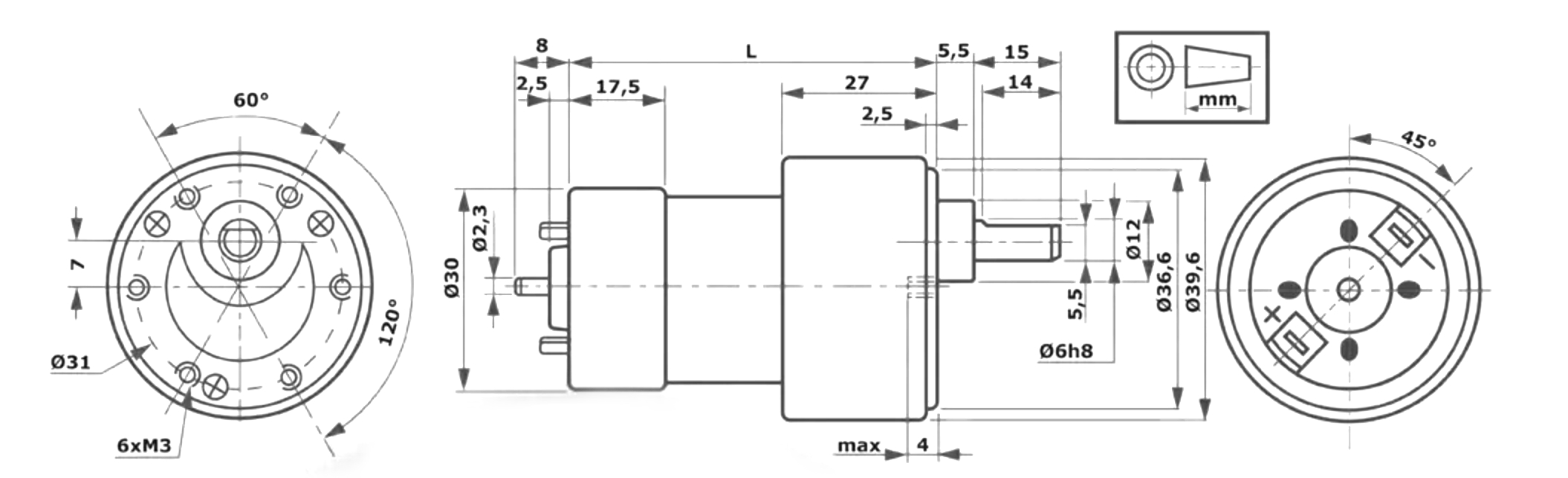

MicroMotors RH-Serie ohen Encoder

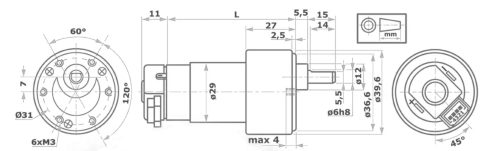

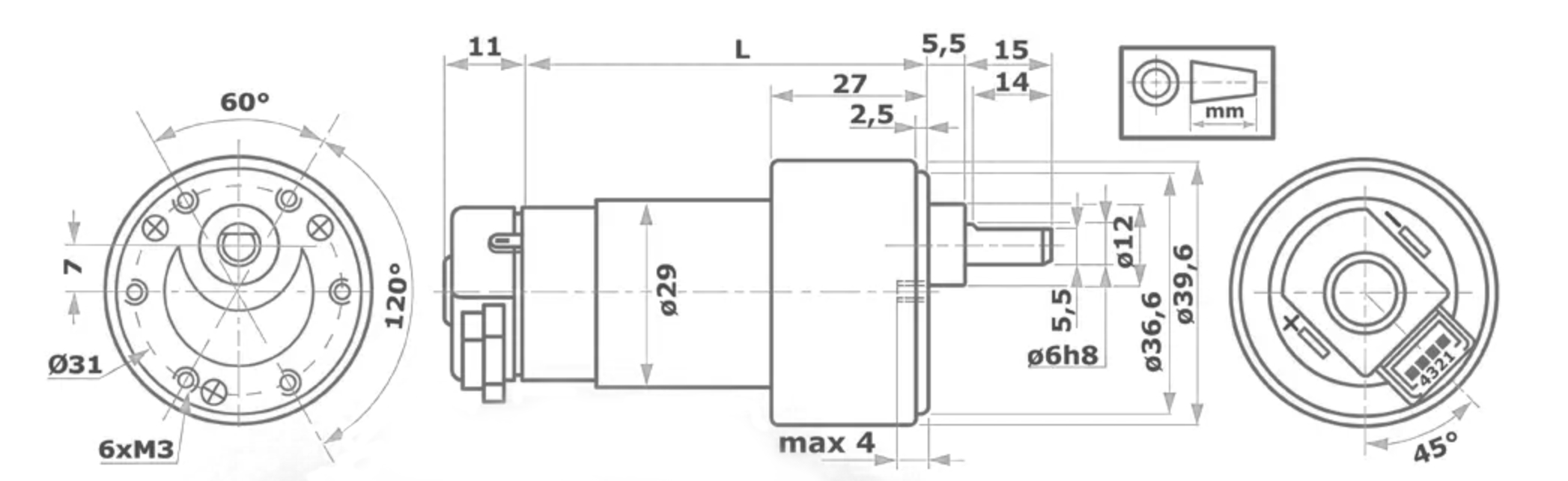

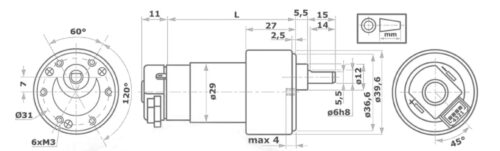

MicroMotors RH-Serie mit Encoder 2S 2×3 Pulse 90° versetzt
Technische Daten:
🔍 Variante filtern
| Typ ohne Encoder | Typ mit Encoder | Volt DC | Länge mm | Übersetzung i 1: | Dauermoment Ncm | Drehzahl rpm Leerlauf | Drehzahl rpm Last | Stromaufnahme Leerlauf mA | Stromaufnahme Last mA |
|---|---|---|---|---|---|---|---|---|---|
| RH158-12-15 | RH158-2S-12-15 | 12 | 64 | 14.14 | 10 | 440 | 300 | <140 | 660 |
| RH158-24-15 | RH158-2S-24-15 | 24 | 64 | 14.14 | 10 | 440 | 300 | <70 | 330 |
| RH158-12-30 | RH158-2S-12-30 | 12 | 64 | 29.75 | 20 | 210 | 140 | <140 | 660 |
| RH158-24-30 | RH158-2S-24-30 | 24 | 64 | 29.75 | 20 | 210 | 140 | <70 | 330 |
| RH158-12-75 | RH158-2S-12-75 | 12 | 66.5 | 76.84 | 50 | 81 | 55 | <140 | 680 |
| RH158-24-75 | RH158-2S-24-75 | 24 | 66.5 | 76.84 | 50 | 81 | 55 | <70 | 340 |
| RH158-12-100 | RH158-2S-12-100 | 12 | 66.5 | 94.37 | 60 | 66 | 45 | <140 | 680 |
| RH158-24-100 | RH158-2S-24-100 | 24 | 66.5 | 94.37 | 60 | 66 | 45 | <70 | 340 |
| RH158-12-200 | RH158-2S-12-200 | 12 | 69 | 198.5 | 100 | 33 | 23 | <140 | 580 |
| RH158-24-200 | RH158-2S-24-200 | 24 | 69 | 198.5 | 100 | 33 | 23 | <70 | 290 |
| RH158-12-250 | RH158-2S-12-250 | 12 | 69 | 243.8 | 100 | 26 | 21 | <140 | 500 |
| RH158-24-250 | RH158-2S-24-250 | 24 | 69 | 243.8 | 100 | 26 | 21 | <70 | 250 |
| RH158-12-510 | RH158-2S-12-510 | 12 | 72 | 512.85 | 120 | 12 | 10.5 | <140 | 300 |
| RH158-24-510 | RH158-2S-24-510 | 24 | 72 | 512.85 | 120 | 12 | 10.5 | <70 | 150 |
| RH158-12-630 | RH158-2S-12-630 | 12 | 72 | 629.82 | 100 | 10 | 9 | <140 | 270 |
| RH158-24-630 | RH158-2S-24-630 | 24 | 72 | 629.82 | 100 | 10 | 9 | <70 | 135 |
Was sind typische Anwendungen für den Motor?
Peristaltikpumpen, Dosierantriebe,
Formatverstellung in Verpackungsmaschinen,
Öffnen und Schließen von Klappen und Hauben,
Medizintechnik und Analysetechnik.
Wie finde ich heraus, ob der Motor für meine Applikation geeignet ist?
Kontaktieren Sie uns – wir beraten Sie
persönlich bei der Motorauswahl.
Bitte nennen Sie uns Drehmoment, Drehzahl und Versorgungsspannung.
Spannungsversorgung Motor für Drehzahländerung
Der PS150 ist in 12V und 24V DC erhältlich.
Ein Betrieb mit Unter- oder Überspannung ist technisch möglich aber nicht empfohlen.
Für Drehzahlregelung empfehlen wir einen PWM-Steller. Wir führen WOC Motoren welche keine Kondensator verbaut haben.
Mechanische Belastung des Getriebes
Die Drehmomentangaben beziehen sich auf Dauerlast. Beachten Sie bitte die angegebene Radi Jale und axiale Belastung in dem Datenblatt. Die Motoren verfügen über zwei Kugellager am Wellenausgang und sind somit sehr stabil. Bei höheren Belastungen bitte Rücksprache mit GAPDRIVES halten.
Ab wann sind die Getriebe selbstblockierend?
Ab einer Untersetzung von 49:1 sind die Getriebe selbsthemmend. Bitte beachten Sie unbedingt, dass keine externe Drehzahl auf das Getriebe gegeben werden darf. Eine externe Drehzahl, welche rückwirkend auf das Getriebe eingreift, führt zu Zerstörung.
Wo werden die Motoren gefertigt?
Die MicroMotors Motoren werden in Norditalien gefertigt. Jeder Motor wird 100% geprüft vor der Auslieferung.
Ab wann sind die Getriebe selbstblockierend?
Ab einer Untersetzung von 49:1 sind die Getriebe selbsthemmend. Bitte beachten Sie unbedingt, dass keine externe Drehzahl auf das Getriebe gegeben werden darf. Eine externe Drehzahl, welche rückwirkend auf das Getriebe eingreift, führt zu Zerstörung.
Customized Motoren / Kundenspezifische Motoren
Sonderwellen und Anschlusskabel sind auf Anfrage erhältlich. Senden Sie uns Ihre Anfrage gerne per Mail zu mit CAD Daten (STP-File)
Kontaktieren Sie uns für mehr Informationen.
GAPDRIVES …from concept to integration
