MOONS' 42BL Bürstenloser DC-Motor 42mm Low Cogging GAPDRIVES

MOONS' 42BL-Serie

Die MOONS' BL42 Serie ist ein LOW COGGING Motor.

Brushless DC Motor – 42 mm | 30–90 Watt
Kompakt. Leistungsstark. Präzise.
Geringer Temperaturanstieg
niedriges Geräuschniveau
Hohe Drehzahlstabilität und gleichmäßiges Drehmoment
Lange Lebensdauer
Ideal für Labor Automatisierung, Pumpen, Dosiersysteme, Medizingeräte

Anfrage stellen
Über MOONS'
Zurück Übersicht

Mechanische Daten

42 mm Flanschgröße
Länge 46 – 100 mm
Nennleistung: 30 / 60 / 90 Watt
Nenndrehzahl: 4.000 rpm
Max. Drehzahl: 5.000 rpm
Nenndrehmoment: 72 – 215 mNm
kurzzeitig: 216 – 645 mNm

Elektrische Daten

Spannung: 24 V / 48 V DC
Nennleistung: 30 / 60 / 90 Watt
Hall-Sensor
IP40
Isolationsklasse B (130°C)



Optionen

Sonderwelle auf Anfrage
Welle mit Ø 5mm lieferbar
mit Encoder lieferbar
mit Getriebe lieferbar
BLDC KATALOG MOONS
STP-FILE ALLE LÄNGEN

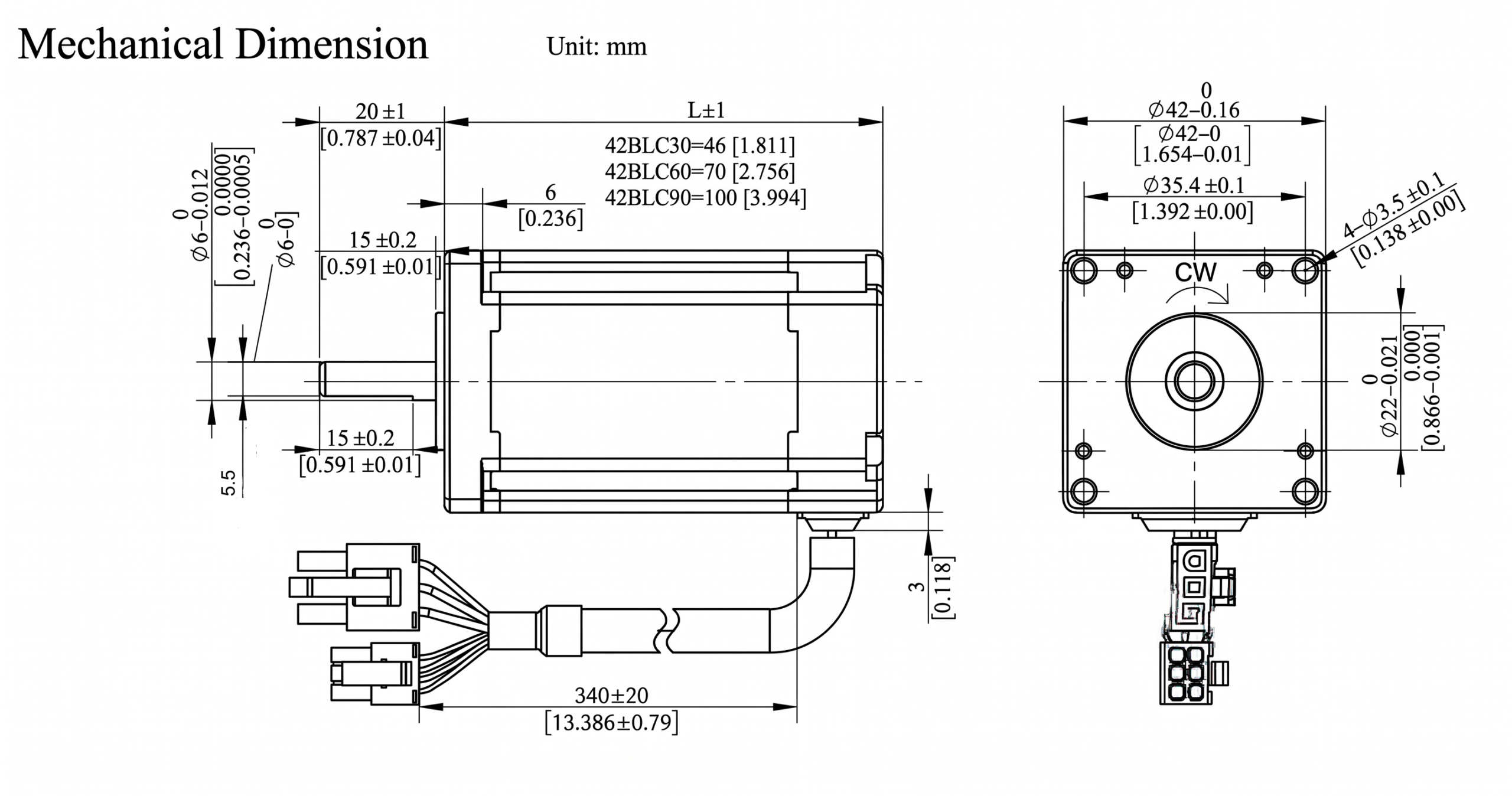

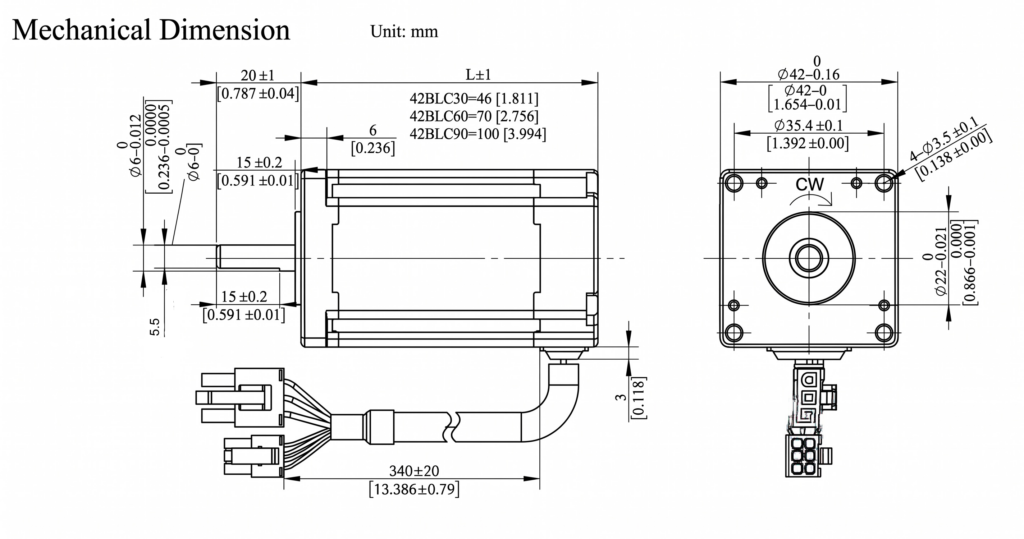

Abmessungen:

abmessungen bldc42x42mm moons

Drehmoment-Drehzahl-Kennlinien

Max. Intermittent Torque Max. Continuous Torque

Technische Daten:

🔍 Variante filtern

TypLänge mmSpannung VNennleistung WNennstrom ANenndrehmoment NcmMax. Drehzahl rpm
42BL30L24624V301.677.25000
42BL30L44648V300.817.25000
42BL60L27024V603.2814.45000
42BL60L47048V601.6314.45000
42BL90L210024V904.9221.55000
42BL90L410048V902.421.55000
Was sind typische Anwendungen für den Motor?

Peristaltikpumpen, Dosierantriebe,
Formatverstellung in Verpackungsmaschinen,
Öffnen und Schließen von Klappen und Hauben,
Medizintechnik und Analysetechnik.

Als Cogging (Rastmoment) bezeichnet man das ruckartige Einrasten des Rotors in bevorzugte Positionen — verursacht durch die magnetische Anziehung zwischen Rotor und Statorzähnen.

BLDC-Motoren mit Low-Cogging-Design minimieren diesen Effekt durch optimierte Magnetgeometrie und Wicklungsauslegung.

Das Ergebnis: gleichmäßiger, ruhiger Lauf —  das Ergebnis ist eine sehr  geringen Aufwärmung und sehr leiser Lauf. Ideal in der Medizintechnik, Laborautomation und überall dort, wo ein gleichmäßiges Drehmoment entscheidend ist.

Angaben zu Radial- und Axiallast auf Anfrage

Ja — dank des Low-Cogging-Designs der MOONS‘ 42BL-Serie ist ein sensorloser Betrieb gut möglich. Das geringe Rastmoment sorgt für einen gleichmäßigen Anlauf und stabilen Lauf auch ohne Hall-Sensor-Feedback. Die Kombination aus Low-Cogging-Motor und geeignetem Treiber ermöglicht eine zuverlässige Kommutierung — auch bei niedrigen Drehzahlen und wechselnden Lasten.

MOONS‘ Industries wurde 1994 in Shanghai gegründet und zählt heute zu den weltweit führenden Herstellern von Antriebstechnik und Bewegungssteuerung. Das Unternehmen beschäftigt über 3.000 Mitarbeiter und beliefert Kunden in mehr als 50 Ländern.

Gefertigt wird hauptsächlich in China — mit Werken in Shanghai und Taicang (Jiangsu). MOONS‘ betreibt eigene Entwicklungs- und Fertigungskapazitäten für Schrittmotoren, BLDC-Motoren, Linearaktuatoren und zugehörige Elektronik — alles unter einem Dach.

GAPDRIVES ist Ihr direkter Ansprechpartner für MOONS‘-Produkte in Deutschland — from concept to integration.

Sonderwellen und Anschlusskabel sind auf Anfrage erhältlich. Senden Sie uns Ihre Anfrage gerne per Mail zu mit CAD Daten (STP-File)
Kontaktieren Sie uns für mehr Informationen. +49 6103 9073818

GAPDRIVES …from concept to integration

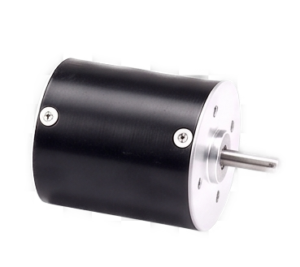

r36 moons bldc motor
Hybrid Schrittmotor192 Getriebe Jpg 300x300

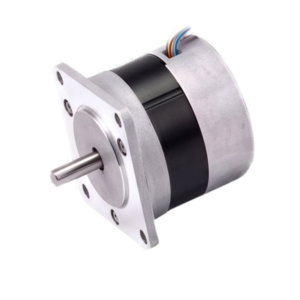

r57 bldc moons
treiber micromotors sm serie

Schrittmotor Treiber MicroMotors MMOO3AT/21-22

Der Schrittmotor-Treiber MM003AT/21-22 wurde speziell von Micro Motors für die eigenen Motoren entwickelt. Er ist optimal auf deren Eigenschaften abgestimmt und sorgt für einen zuverlässigen, präzisen und zugleich flexiblen Betrieb. Mit seiner kompakten Bauform (33 x 33 x 14 mm, ca. 10 g) lässt er sich problemlos integrieren und ermöglicht eine einfache wie vielseitige Nutzung der Motoren.

Technische Eckdaten:

  • Versorgung: 12–30 V DC oder 12–24 V AC
  • Einstellbarer Motorstrom: 160 mA oder 330 mA
  • Betriebsarten: Step/DIR-Steuerung oder Bürstenmotor-Simulation

Programmierbare Betriebsmodi (per DIP-Schalter wählbar):

  • Prog. 1–2: Bürstenmotor-Simulation (DC oder AC/DC) mit Drehrichtungsumschaltung
  • Prog. 3: Schrittmotor-Betrieb mit Step/DIR-Signal (5–30 V)
  • Prog. 4: Drehzahlsteuerung über 1–5 V Eingang mit Rampenregelung
  • Prog. 5: Drehzahlsteuerung über 2–10 V Eingang mit Rampenregelung
  • Prog. 6: Drehzahlsteuerung über 4–20 mA Eingang mit Rampenregelung
  • Prog. 7: Auswahl des maximalen Motorstroms (160 mA oder 330 mA)

Damit bietet der MM003AT/21-22 die Möglichkeit, Micro Motors Schrittmotoren entweder klassisch über Step/DIRoder in verschiedenen Simulationen als Gleichstrommotor mit analoger Drehzahlregelung einzusetzen.

Unterlagen Treiber MicroMotors

Encoder MicroMotors

Encoder Popup – GAPDRIVES

Getriebemotor mit Hall-Effekt Encoder

Zweiphasiger 90° Encoder · MicroMotors

Hall-Effekt Schalter

Diese Hall-Effekt Schalter sind thermisch hochstabile und mechanisch belastbare Sensoren, die besonders für Anwendungen mit steilen Magnetfeldgradienten und geringer magnetischer Flussdichte geeignet sind.

Jedes Bauelement enthält auf einem einzigen Silizium-Chip: einen Spannungsregler, einen quadratischen Hall-Spannungsgenerator, eine Temperaturstabilisierungsschaltung, einen Chopper-stabilisierten Signalverstärker, einen Schmitt-Trigger sowie einen Open-Drain MOSFET.

Der integrierte Spannungsregler ermöglicht den Betrieb mit Versorgungsspannungen von 3,5 bis 24 V. Der Ausgangs-MOSFET kann Ströme bis zu 20 mA aufnehmen und ist direkt mit bipolaren oder MOS-Logikschaltungen kompatibel.

Funktionsprinzip

Magnet

6-poliger Magnet · 3 Impulse pro Motorumdrehung

Phasenfolge

Phase A–B gemäß Polaritätskennzeichnung am Motorflansch

Anschlussbelegung

Pin 1

GND
Grün

Pin 2

O.C. B NPN
Gelb

Pin 3

O.C. A NPN
Blau

Pin 4

Vcc (Hall)
Braun

Absolute Grenzwerte

ParameterSymbolWertEinheit
VersorgungsspannungVDD28V
VersorgungsstromIDD50mA
AusgangsspannungVOUT28V
AusgangsstromIOUT50mA
LagertemperaturTS-50 bis 150°C
Max. SperrschichttemperaturTJ165°C

Betriebsparameter (TA = 25°C, VDD = 3,5–24V)

ParameterMinTypMaxEinheit
Versorgungsspannung3,5–24V
Versorgungsstrom––5mA
Ausgangssättigungsspannung––0,5V
Ausgangs-Leckstrom–0,310µA
Anstiegszeit–0,25–µs
Abfallzeit–0,25–µs

MicroMotors s.r.l. · Verderio (LC) Italy · www.micromotors.eu

Encoder MicroMotors

Encoder MicroMotors – Präzise Positionserkennung für Ihre Anwendung
Der integrierte Encoder der MicroMotors-Serie ermöglicht eine einfache und zuverlässige Positionserkennung – ideal für Anwendungen, bei denen Genauigkeit und Wiederholbarkeit entscheidend sind.
Technische Highlights:
Der Encoder arbeitet mit 2 × 3 Pulsen, 90° versetzt.
Betriebsspannung: 5–24V DC
Sehr geringer Stromverbrauch
Magnetfeldsensor (Hall-Sensor)
Extrem robust gegenüber Staub, Öl und Vibrationen
Typische Anwendungen:
Verpackungsmaschinen zur präzisen Formatverstellung
Dosierantriebe und Peristaltikpumpen
Positionieraufgaben in der Automatisierung
Medizintechnik und Analysetechnik
Einfache Integration:
Dank des standardisierten Ausgangssignals lässt sich der Encoder problemlos in bestehende Steuerungen integrieren – ohne aufwendige Programmierung oder spezielle Hardware.
