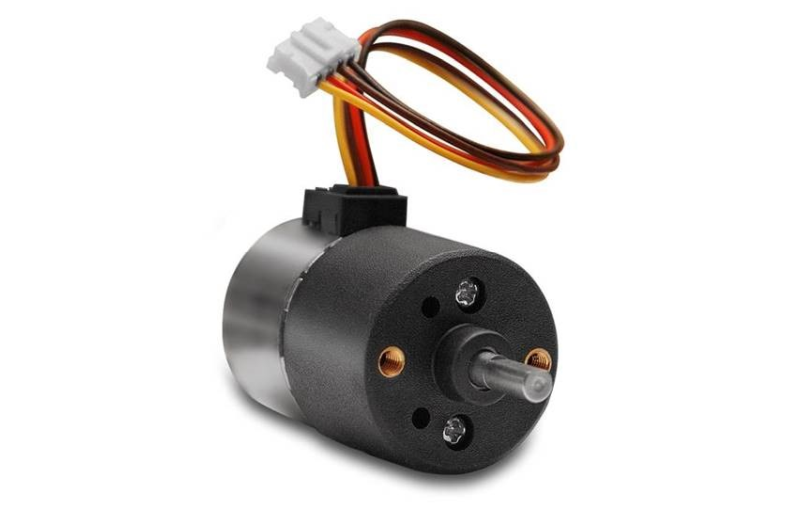

MicroMotors SM158-Serie
Kompakter PM-Getriebeschrittmotor
Hohe Positioniergenauigkeit auf kleinstem Bauraum
Integriertes Stirnradgetriebe
Wartungsfreie Schmierung für maximale Lebensdauer
Ideal für Automatisierung, Medizintechnik und Feinmechanik
Mechanische Daten
Ø 27 mm | Länge 26 – 36 mm
Max. Dauerdrehmoment: 20 Ncm
Drehzahlen bis 150 rpm
Radiallast 10 N / Axiallast 5 N
Elektrische Daten
PM-Schrittmotor 7,5° Bipolar
Dauerstrom: SM149 – 150 mA / SM155 – 250 mA
Kurzzeitig: SM149 – 400 mA / SM155 – 500 mA
Geeignet für alle gängigen Treiber
Optionen
Sonderwelle auf Anfrage
Kabelkonfektion
Montage von Anbauteilen
Schrittmotor Treiber
DOWNLAD DATENBLÄTTER
DOWNLOAD CAD

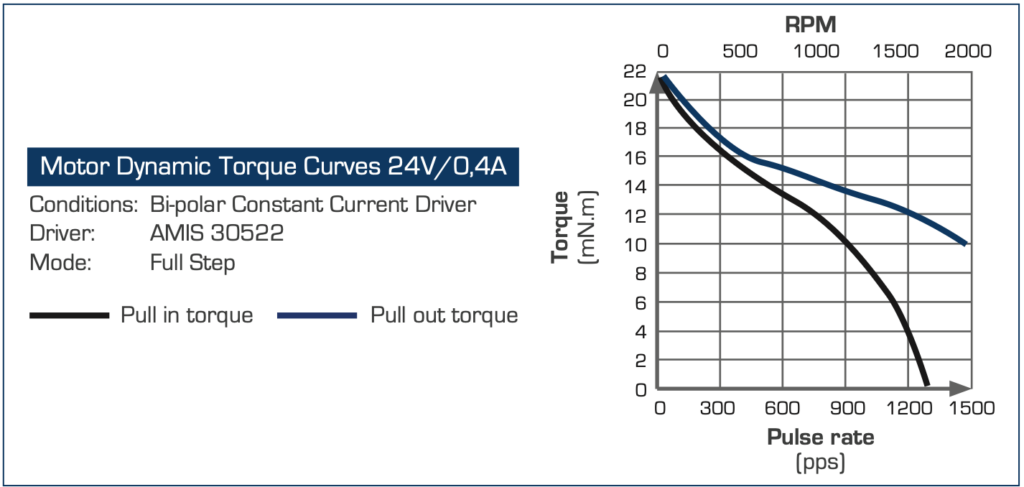

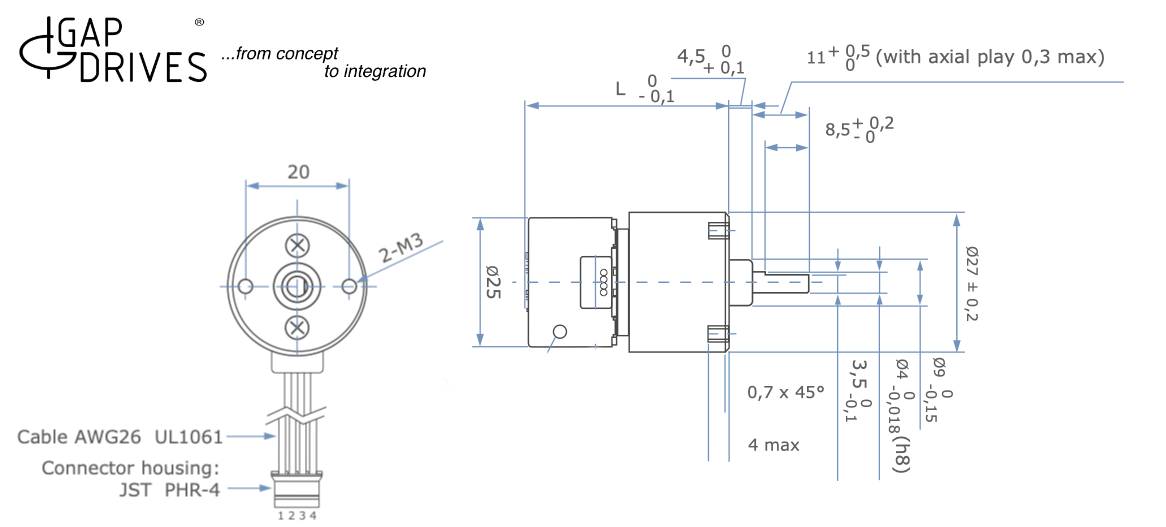

Abmessungen:
Technische Daten:
🔍 Variante filtern
| Typ | Übersetzung i 1: | Länge mm | Haltemoment mNm | Max. Drehzahl rpm | Schrittwinkel °/Schritt |
|---|---|---|---|---|---|
| SM149-25T-10 | 10 | 26 | 220 | 150 | 0.75 |
| SM149-25T-21 | 20.8 | 26 | 400 | 72 | 0.36 |
| SM149-25T-43 | 43.3 | 31 | 400 | 35 | 0.173 |
| SM149-25T-90 | 90.3 | 31 | 400 | 17 | 0.083 |
| SM149-25T-188 | 188 | 36 | 400 | 8 | 0.04 |
| SM149-25T-392 | 391.8 | 36 | 400 | 4 | 0.019 |
| SM155-25L-10 | 10 | 43.3 | 400 | 150 | 0.75 |
| SM155-25L-21 | 20.8 | 39.5 | 400 | 72 | 0.36 |
| SM155-25L-43 | 43.3 | 44.5 | 400 | 35 | 0.173 |
| SM155-25L-90 | 90.3 | 44.5 | 400 | 17 | 0.083 |
Was sind typische Anwendungen für den Motor?

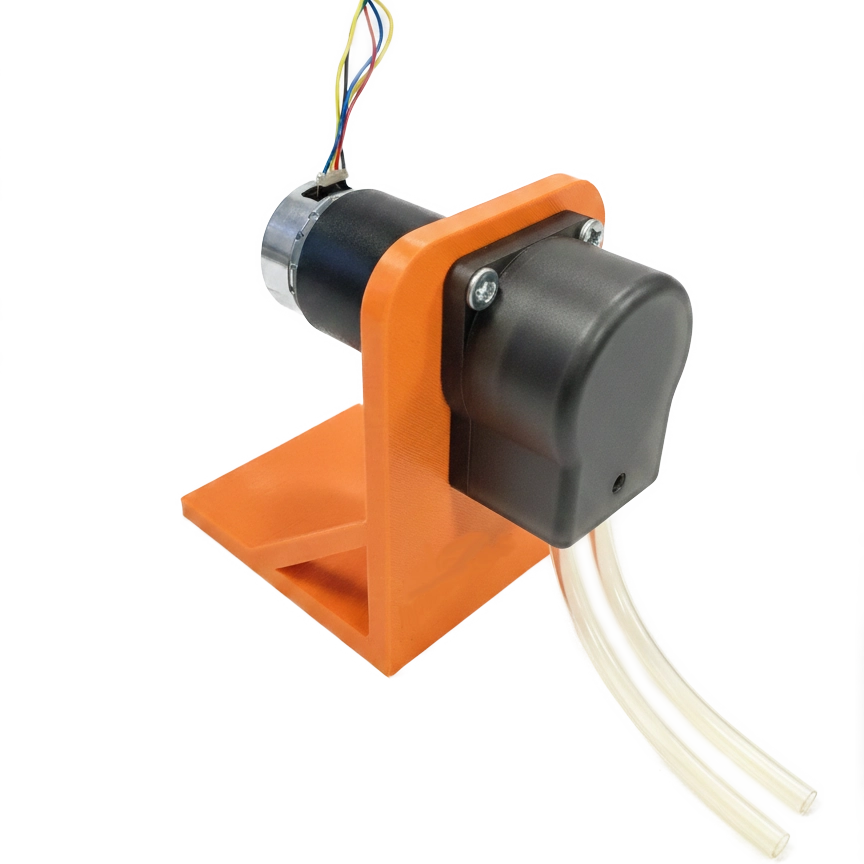

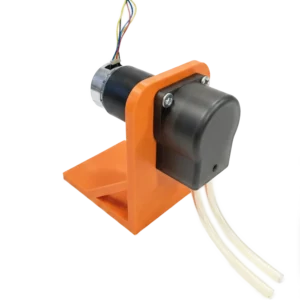

Peristaltikpumpen, Dosierantriebe,
Formatverstellung in Verpackungsmaschinen,
Öffnen und Schließen von Klappen und Hauben,
Medizintechnik und Analysetechnik.
Wie finde ich heraus, ob der Motor für meine Applikation geeignet ist?
Kontaktieren Sie uns – wir beraten Sie
persönlich bei der Motorauswahl.
Bitte nennen Sie uns Drehmoment, Drehzahl und Versorgungsspannung.
Spannungsversorgung und Stromversorgung für Schrittmotoren
Unsere Schrittmotoren sind für den Betrieb mit einem bipolaren Schrittmotortreiber ausgelegt. Die Versorgungsspannung des Treibers darf höher sein als die Nennspannung des Motors — typisch 12 V oder 24 V, können Größere Antreibe durchaus mit 60V DC betreiben werden. Entscheidend ist die korrekte Einstellung der Strombegrenzung am Treiber, nicht die Spannung selbst.
Ein Betrieb außerhalb der empfohlenen Treiberspannung ist nicht ratsam.
Zu geringe Versorgungsspannung führt zu Drehmomentverlust und Schrittverlusten. Bei zu hoher Spannung ohne korrekte Strombegrenzung steigt der Strom schneller an — der Motor kann sich dadurch stärker erwärmen und im schlimmsten Fall beschädigt werden. Die Motortemperatur sollte daher in jedem Fall geprüft und überwacht werden.
Mechanische Belastung des Getriebes
Die Drehmomentangaben beziehen sich auf Dauerlast. Beachten Sie bitte die angegebene radiale und axiale Belastung in dem Datenblatt. Die Motoren verfügen über zwei Kugellager am Wellenausgang oder über ein stabiles Gleitlager und sind somit sehr robust. Bei höheren Belastungen bitte Rücksprache mit GAPDRIVES halten.
Ab wann sind die Getriebe selbstblockierend?
Ab einer Untersetzung von 49:1 sind die Getriebe selbsthemmend. Bitte beachten Sie unbedingt, dass keine externe Drehzahl auf das Getriebe gegeben werden darf. Eine externe Drehzahl, welche rückwirkend auf das Getriebe eingreift, führt zu Zerstörung.
Wo werden die Motoren gefertigt?
Die MicroMotors Motoren werden in Norditalien gefertigt. Jeder Motor wird 100% geprüft vor der Auslieferung.
Customized Motoren / Kundenspezifische Motoren
Sonderwellen und Anschlusskabel sind auf Anfrage erhältlich. Senden Sie uns Ihre Anfrage gerne per Mail zu mit CAD Daten (STP-File)
Kontaktieren Sie uns für mehr Informationen.
