SMOOTH 20PM DLA – PM-Linearaktuator Ø 20 mm

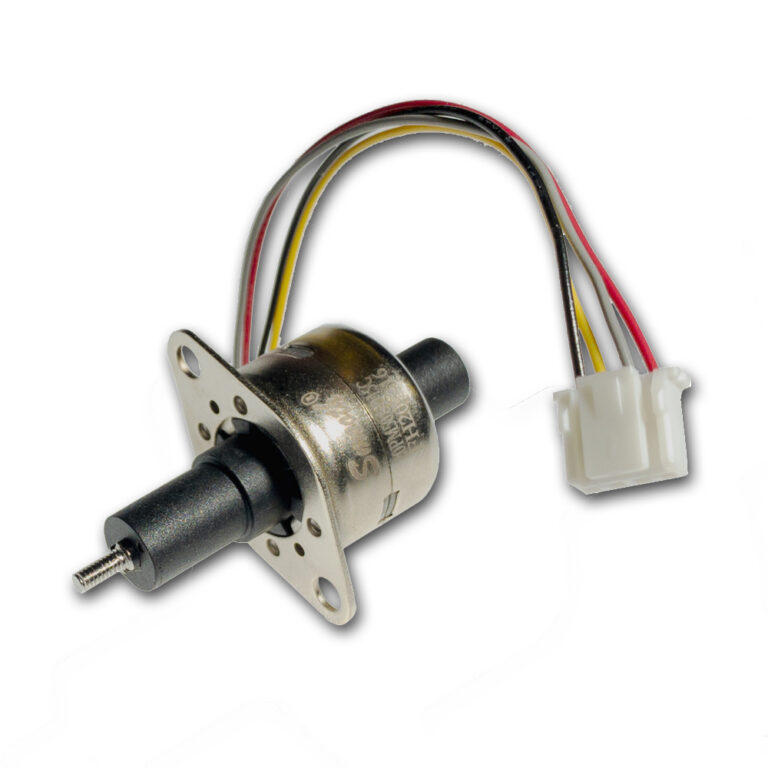

Der SMOOTH 20PM DLA ist ein präziser PM-Linearaktuator im kompakten Ø-20-mm-Format.
Captive · Non-Captive · Externe Mutter – viele Bauformen auf Lager.
Auflösung 0,0254 – 0,1016 mm/Schritt · Max. Linearkraft 31 N
Bipolar · 5 V / 12 V · Low-Current-Version verfügbar
Präzise – kompakt – wartungsfrei
Mechanische Daten
PM-Linearaktuator (DLA)
Ø 20 mm Außendurchmesser

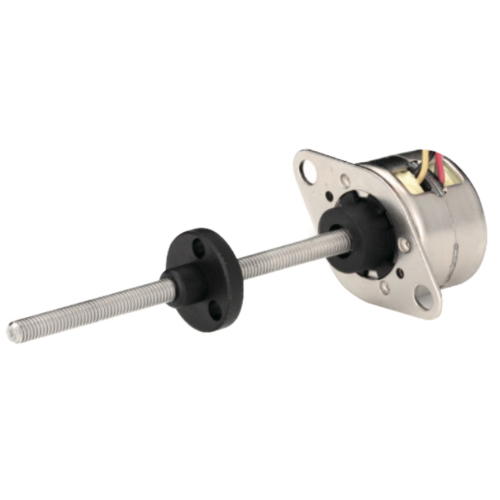

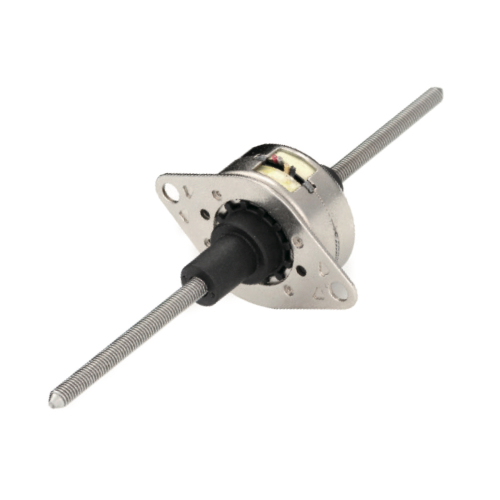

Bauformen: captive · non-captive · ext. Mutter

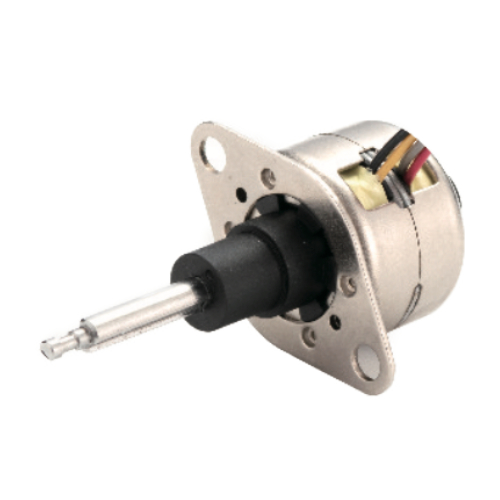

Hub captive: 15 mm / 23 mm
Max. Linearkraft: 31 N
Auflösung: 0,0254 – 0,1016 mm/Schritt
Temperaturbereich: 0 – 50 °C
Verstärkte Version verfügbar
Elektrische Daten
PM-Schrittmotor 18° Bipolar
Wicklung: 20 Ω / 115 Ω bipolar
Phasenstrom: 100 mA / 250 mA
Versorgungsspannung: 5 V / 12 V
Low-Current-Version verfügbar
Ansteuerung: bipolare Schrittmotortreiber
Optionen
Sonderwelle auf Anfrage
Kabelkonfektionierung
Lieferbar ohne Frontplatte
Spezielle Spindelspitzen auf Anfrage
Kundenspezifische Wicklungen möglich
Engineering-Sample verfügbar
DOWNLAD DATENBLÄTTER
DOWNLOAD CAD
Abmessungen:
Technische Daten:
