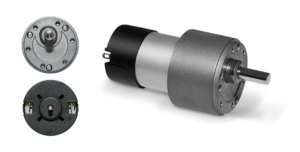

MicroMotors RH159 Low Noise
DC-Motor mit Stirnradgetriebe Ø 39,6 mm
Kompakter DC-Getriebemotor mit Low-Noise-Charakteristik durch reduzierte Eingangsdrehzahl – Made in Europe.
Ø 39,6 mm · 12 V / 24 V DC · Untersetzung 30 – 630 : 1
Max. Dauerdrehmoment: 100 Ncm · Drehzahl: 4,5 – 110 rpm
Radialast 50 N · Axiallast 10 N · Temp. -20° bis +60° C
Besonders leise – langlebig – mit Encoder lieferbar
Das Getriebe ist mit einem Schrittmotor lieferbar
Mechanische Daten
Stirnradgetriebe
Untersetzung: 30 – 630 : 1
Max. Dauerdrehmoment: 100 Ncm
Drehzahl: 4,5 – 110 rpm
Radialast: 50 N · Axiallast: 10 N
Stabiles Wellen-Gleitlager
Gewicht: 85 g
Temperaturbereich: -20° – +60° C
Elektrische Daten
12 V / 24 V DC
Low Noise – Low Current
Nominale Stromaufnahme: 50 – 250 mA
Entstörung: VDR am Kollektor

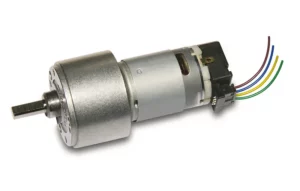

Optional: Encoder 2 × 3 Pulse
Selbsthemmend ab Untersetzung 49 : 1
Optionen
Encoder 2 × 3 Pulse lieferbar
Sonderwelle auf Anfrage
Getriebe 158 mit Schrittmotor lieferbar
DOWNLAD DATENBLÄTTER
Abmessungen:
Abmessungen Encoder Version:
Technische Daten:
🔍 Variante filtern
| Typ ohne Encoder | Typ mit Encoder | Volt DC | Länge mm | Übersetzung i 1: | Dauermoment Ncm | Drehzahl Last rpm | Strom Leerlauf mA | Strom Last mA |
|---|---|---|---|---|---|---|---|---|
| RH159-12-30 | RH159-2S-12-30 | 12 | 64 | 29.75 | 15 | 70 | <60 | 250 |
| RH159-24-30 | RH159-2S-24-30 | 24 | 64 | 29.75 | 15 | 70 | <50 | 130 |
| RH159-12-75 | RH159-2S-12-75 | 12 | 66.5 | 76.84 | 30 | 28 | <60 | 230 |
| RH159-24-75 | RH159-2S-24-75 | 24 | 66.5 | 76.84 | 30 | 28 | <50 | 120 |
| RH159-12-100 | RH159-2S-12-100 | 12 | 66.5 | 94.37 | 40 | 22 | <60 | 240 |
| RH159-24-100 | RH159-2S-24-100 | 24 | 66.5 | 94.37 | 40 | 22 | <50 | 125 |
| RH159-12-200 | RH159-2S-12-200 | 12 | 69 | 198.5 | 80 | 10 | <60 | 250 |
| RH159-24-200 | RH159-2S-24-200 | 24 | 69 | 198.5 | 80 | 10 | <50 | 130 |
| RH159-12-250 | RH159-2S-12-250 | 12 | 69 | 243.8 | 100 | 8.5 | <60 | 240 |
| RH159-24-250 | RH159-2S-24-250 | 24 | 69 | 243.8 | 100 | 8.5 | <50 | 125 |
| RH159-12-510 | RH159-2S-12-510 | 12 | 72 | 512.85 | 100 | 5 | <60 | 150 |
| RH159-12-630 | RH159-2S-12-630 | 12 | 72 | 629.82 | 100 | 4.5 | <60 | 130 |
| RH159-24-510 | RH159-2S-24-510 | 24 | 72 | 512.85 | 100 | 5 | <50 | 80 |
| RH159-24-630 | RH159-2S-24-630 | 24 | 72 | 629.82 | 100 | 4.5 | <50 | 70 |
Was sind typische Anwendungen für den RH159?
Der DC Motor RH 159 ist extrem robust. Durch seinen langsamen Lauf ist er sehr leise. Der Motor kommt dort zum Einsatz wo Getriebemotoren in der Baufomr aufgrund der Geräuschentwicklung keinen Einsatz finden können, zum Beispiel verriegeln von Gehäuse in der Medizintechnik Verfahren von Achsen im Gerätebau. Auch Pumpen kommen zum Tragen, sowie das abquetschen von Schläuchen in der Probenentnahme.
Wie finde ich heraus, ob der Motor für meine Applikation geeignet ist?
Setzen Sie sich einfach mit GAPDRIVES in Verbindung. GAPDRIVES – from concept to integration – berät Sie persönlich bei der Motorauswahl.
Kann der Motor mit Über- oder Unterspannung betrieben werden?
Bitte beachten Sie die Spannungsangaben im Datenblatt. Die angegebene Spannung gilt für den verwendeten Regler. Der Motor sollte stets im angegebenen Spannungsbereich betrieben werden. Motoren mit höherer Nennspannung sollten nach Möglichkeit nicht mit niedrigerer Spannung betrieben werden, da sie sonst nicht effizient arbeiten.
Wie lange ist die Lebensdauer des Getriebes?
Für Serienanwendungen steht eine Vielzahl von Getrieben zur Verfügung. Bitte sprechen Sie uns an.
Ab wann ist das Getriebe selbsthemmend?
Alle Motoren sind ab 75:1 bei den RH Getrieben selbsthemmend. Es sollte nach Möglichkeit von außen keinen Moment aufgebracht werden, da dies das Getriebe schädigen kann.
Was ist der Unterschied zwischen RH158 und RH159?
Es gibt verschiedene Encoder-Optionen für die MOONS‘ Motoren. MOONS‘ bietet verschiedene Encoder auf Basis von Hall-Sensoren an — mit unterschiedlicher Pulszahl sowie mit Nullindex. Für Absolutwegaufnahme stehen zusätzlich SSI-Encoder zur Verfügung. Alle Motoren sind standardmäßig mit Hall-Sensoren ausgestattet und können mit Standard-BLDC-Treibern betrieben werden. Bitte sprechen Sie uns an, wenn Sie keinen passenden Encoder finden.
Wo werden die Motoren gefertigt?
Alle Standardmotoren sind so ausgelegt, dass sie mit einer breiten Auswahl an handelsüblichen BLDC-Treibern betrieben werden können. Bitte sprechen Sie uns an — wir helfen Ihnen bei der Auswahl des passenden Treibers.
Sind Sonderanfertigungen möglich?
Ja, es gibt passende Treiber für die BLDC-Motoren von MOONS‘. Wir haben ein breites Spektrum an BLDC-Treibern und können Ihnen gerne Alternativen zu Ihren bestehenden Antrieben und Ansteuerungen anbieten.
