SMOOTH PM-DLA Linearaktuatoren
Captive · Non-Captive · Externe Spindel
Permanentmagnet-Linearaktuatoren von SMOOTH.
Drei Bauformen – von Ø 10 mm bis Ø 46 mm – für Linearkräfte von 1 N bis 240 N.
Präzise · kompakt · zuverlässig
captiver Linearaktuator DLA
Geführte Spindel, die Spindel ist gegen verdrehen gesichert. Motor ist sehr Kompakt.
non-captiver Linearaktuator DLA
Spindel läuft durch den Motor, die Spindel ist nicht gegen verdrehen gesichert.
Linearaktuator mit Spindel DLA
Der Motor verfügt über eine externe Spindel, eine Mutter wird auf der Spindel verfahren
🔍 Produkte filtern
Mechanische Daten
Captive Bauform
Ø 15 mm Durchmesser
max. Hub 12,7 mm
max. Linearkraft 13 N
Auflösung 0,025 – 0,05 – 0,1 mm / Schritt
Elektrische Daten
PM-Schrittmotor 18° Bipolar
20 Ohm bipolare Wicklung
200 mA Kurzzeitig
Optionen
Sonderwelle auf Anfrage
Kabelkonfektionierung
lieferbar mit externer Spindel
DOWNLOAD KATALOG
DOWNLOAD CAD
Abmessungen:

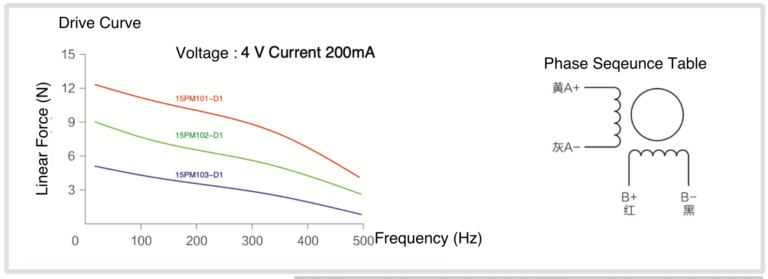

Drehmomentkurve:
Technische Daten:
| Typ | Durchmesser mm | Auflösung / Schritt mm | Hub mm | Linear Kraft N | Strom A | Widerstand Ohm | Schrittwinkel ° |
|---|---|---|---|---|---|---|---|
| 15PM101-D1 | 15 | 0.025 | 12.7 | 13 | 0.2 | 20 | 18 |
| 15PM102-D1 | 15 | 0.05 | 12.7 | 13 | 0.2 | 20 | 18 |
| 15PM103-D1 | 15 | 0.1 | 12.7 | 5 | 0.2 | 20 | 18 |
Was heisst DLA? Warum nicht Linearmotor?
DLA steht für Direct Linear Actuator. Im Gegensatz zu einem klassischen Linearmotor arbeitet der PM-DLA mit einer Permanentmagnet-Schrittmotortechnologie und einer integrierten Spindel. Das ergibt präzise, wiederholbare Positionierung ohne Encoder – bei kompakter Bauform und geringem Stromverbrauch.
Was heisst captive – non-captive – externe Spindel?
Captive: Die Spindel ist axial geführt und dreht sich nicht – sie fährt nur linear aus.
Non-captive: Die Spindel dreht sich mit und kann durch eine externe Führung linear bewegt werden.
Externe Spindel: Der Motor treibt eine separate Spindelmutter an – die Spindel selbst ist nicht im Motor integriert.
Was sind typische Anwendungen?
PM-Linearaktuatoren von SMOOTH werden eingesetzt in: Medizintechnik (Pumpen, Dosierung, Ventile), Analysetechnik und Laborautomation, Optik und Photonik (Fokussierung, Filterrad), Sicherheitstechnik (Verriegelungen), sowie allgemeiner Gerätebau mit hohen Anforderungen an Bauraum und Präzision.
Welchen Schrittmotortreiber benötige ich?
PM-Linearaktuatoren von SMOOTH sind bipolare 2-Phasen-Schrittmotoren und laufen mit allen gängigen bipolaren Schrittmotortreibern. Empfohlen werden Treiber mit einstellbarem Phasenstrom und Microstepping-Funktion. GAPDRIVES berät Sie gerne bei der Treiberauswahl für Ihre Applikation.
Ab wann sind die DLA selbsthemmend?
PM-Linearaktuatoren mit Trapezgewindespindel (Steigung ≤ 1 mm) sind in der Regel selbsthemmend – die Position bleibt auch ohne Haltestrom erhalten. Bei größeren Steigungen und Kugelgewindespindeln ist keine Selbsthemmung vorhanden; hier ist Haltestrom oder eine externe Bremse erforderlich.
Customized Motoren / Kundenspezifische Motoren
SMOOTH und GAPDRIVES bieten kundenspezifische Ausführungen: Angepasste Spindellängen und Steigungen, Sonderwellen, Kabelkonfektionierung, spezielle Wicklungen und Spannungen, sowie Encoderintegration auf Anfrage. Mindestbestellmengen projektabhängig – sprechen Sie uns an.
Wo werden die Motoren gefertigt?
SMOOTH ist ein chinesischer Hersteller mit langjähriger Erfahrung in der Fertigung von PM-Linearaktuatoren für anspruchsvolle industrielle und medizintechnische Anwendungen. GAPDRIVES ist exklusiver Distributor und Engineering-Partner für den deutschsprachigen Raum.

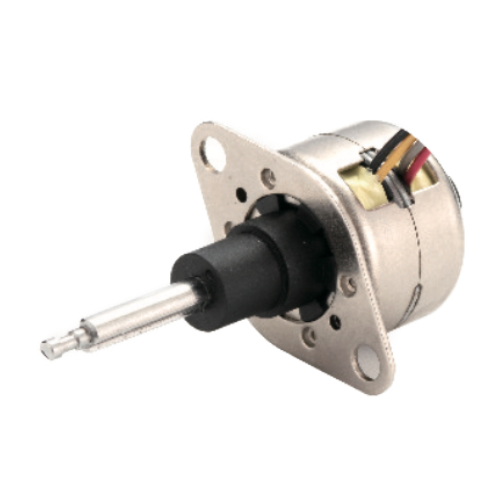

SMOOTH 20PM DLA – Captive · Ø 20 mm
PM-Linearaktuator Ø 20 mm · Captive Bauform
Kleine Baugröße · mit Kugellager
Verstärkte Version verfügbar
Auflösung 0,0254 – 0,1016 mm / Schritt
Wicklungsanpassung auf Anfrage ·
Mit konfektionierten Kabeln und Stecker lieferbar
Mechanische Anpassungen auf Anfrage: Spindel, Gewinde, Baugruppen
Mechanische Daten
Captive Bauform
Ø 20 mm Durchmesser
Hub captive 15 / 23 mm
max. Linearkraft 31 N
Temp.-Bereich 0 – 50 °C
Elektrische Daten
PM-Schrittmotor 18° Bipolar
20 / 115 Ohm bipolare Wicklung
100 / 250 mA Phasenstrom
Low Current Version verfügbar
Optionen
Sonderwelle auf Anfrage
Kabelkonfektionierung
lieferbar ohne Frontplatte
verstärkte Version verfügbar
DOWNLOAD KATALOG
DOWNLOAD CAD
Abmessungen:
Drehmomentkurve:
Technische Daten:
| Motor-Typ Spindel | Motor-Typ captive 15mm | Motor-Typ captive 23mm | Motor-Typ non-captive | Volt V | Strom mA | Pitch Spindel mm | Auflösung/Schritt mm | Linear Kraft N | Widerstand Ohm |
|---|---|---|---|---|---|---|---|---|---|
| 20PM501-80N | 20PM501-D15 | 20PM501-D23 | 20PM501-T1 | 5 | 250 | 0.6096 | 0.0254 | 31 | 20 |
| 20PM502-80N | 20PM502-D15 | 20PM502-D23 | 20PM502-T1 | 5 | 250 | 1.0 | 0.0417 | 22 | 20 |
| 20PM503-80N | 20PM503-D15 | 20PM503-D23 | 20PM503-T1 | 5 | 250 | 1.2192 | 0.0508 | 19 | 20 |
| 20PM504-80N | 20PM504-D15 | 20PM504-D23 | 20PM504-T1 | 5 | 250 | 2.4384 | 0.1016 | 10 | 20 |
| 20PM511-80N | 20PM511-D15 | 20PM511-D23 | 20PM511-T1 | 12 | 100 | 0.6096 | 0.0254 | 31 | 115 |
| 20PM512-80N | 20PM512-D15 | 20PM512-D23 | 20PM512-T1 | 12 | 100 | 1.0 | 0.0417 | 22 | 115 |
| 20PM513-80N | 20PM513-D15 | 20PM513-D23 | 20PM513-T1 | 12 | 100 | 1.2192 | 0.0508 | 19 | 115 |
| 20PM514-80N | 20PM514-D15 | 20PM514-D23 | 20PM514-T1 | 12 | 100 | 2.4384 | 0.1016 | 10 | 115 |
| 20PM101-80N | 20PM101-D15 | 20PM101-D23 | 20PM101-T1 | 5 | 250 | 0.6096 | 0.0254 | 30 | 18 |
| 20PM102-80N | 20PM102-D15 | 20PM102-D23 | 20PM102-T1 | 5 | 250 | 1.0 | 0.0417 | 24 | 18 |
| 20PM103-80N | 20PM103-D15 | 20PM103-D23 | 20PM103-T1 | 5 | 250 | 1.2192 | 0.0508 | 20 | 18 |
| 20PM104-80N | 20PM104-D15 | 20PM104-D23 | 20PM104-T1 | 5 | 250 | 2.4384 | 0.1016 | 11 | 18 |
| 20PM111-80N | 20PM111-D15 | 20PM111-D23 | 20PM111-T1 | 12 | 160 | 0.6096 | 0.0254 | 30 | 75 |
| 20PM112-80N | 20PM112-D15 | 20PM112-D23 | 20PM112-T1 | 12 | 160 | 1.0 | 0.0417 | 24 | 75 |
| 20PM113-80N | 20PM113-D15 | 20PM113-D23 | 20PM113-T1 | 12 | 160 | 1.2192 | 0.0508 | 20 | 75 |
| 20PM114-80N | 20PM114-D15 | 20PM114-D23 | 20PM114-T1 | 12 | 160 | 2.4384 | 0.1016 | 11 | 75 |
Was heisst DLA? Warum nicht Linearmotor?
DLA steht für Direct Linear Actuator. Im Gegensatz zu einem klassischen Linearmotor arbeitet der PM-DLA mit einer Permanentmagnet-Schrittmotortechnologie und einer integrierten Spindel. Das ergibt präzise, wiederholbare Positionierung ohne Encoder – bei kompakter Bauform und geringem Stromverbrauch.
Was heisst captive – non-captive – externe Spindel?
Captive: Die Spindel ist axial geführt und dreht sich nicht – sie fährt nur linear aus.
Non-captive: Die Spindel dreht sich mit und kann durch eine externe Führung linear bewegt werden.
Externe Spindel: Der Motor treibt eine separate Spindelmutter an – die Spindel selbst ist nicht im Motor integriert.
Was sind typische Anwendungen?
PM-Linearaktuatoren von SMOOTH werden eingesetzt in: Medizintechnik (Pumpen, Dosierung, Ventile), Analysetechnik und Laborautomation, Optik und Photonik (Fokussierung, Filterrad), Sicherheitstechnik (Verriegelungen), sowie allgemeiner Gerätebau mit hohen Anforderungen an Bauraum und Präzision.
Welchen Schrittmotortreiber benötige ich?
PM-Linearaktuatoren von SMOOTH sind bipolare 2-Phasen-Schrittmotoren und laufen mit allen gängigen bipolaren Schrittmotortreibern. Empfohlen werden Treiber mit einstellbarem Phasenstrom und Microstepping-Funktion. GAPDRIVES berät Sie gerne bei der Treiberauswahl für Ihre Applikation.
Ab wann sind die DLA selbsthemmend?
PM-Linearaktuatoren mit Trapezgewindespindel (Steigung ≤ 1 mm) sind in der Regel selbsthemmend – die Position bleibt auch ohne Haltestrom erhalten. Bei größeren Steigungen und Kugelgewindespindeln ist keine Selbsthemmung vorhanden; hier ist Haltestrom oder eine externe Bremse erforderlich.
Customized Motoren / Kundenspezifische Motoren
SMOOTH und GAPDRIVES bieten kundenspezifische Ausführungen: Angepasste Spindellängen und Steigungen, Sonderwellen, Kabelkonfektionierung, spezielle Wicklungen und Spannungen, sowie Encoderintegration auf Anfrage. Mindestbestellmengen projektabhängig – sprechen Sie uns an.
Wo werden die Motoren gefertigt?
SMOOTH ist ein chinesischer Hersteller mit langjähriger Erfahrung in der Fertigung von PM-Linearaktuatoren für anspruchsvolle industrielle und medizintechnische Anwendungen. GAPDRIVES ist exklusiver Distributor und Engineering-Partner für den deutschsprachigen Raum.
SMOOTH 25PM DLA – Captive · Ø 25 mm
PM-Linearaktuator Ø 25 mm · Captive Bauform

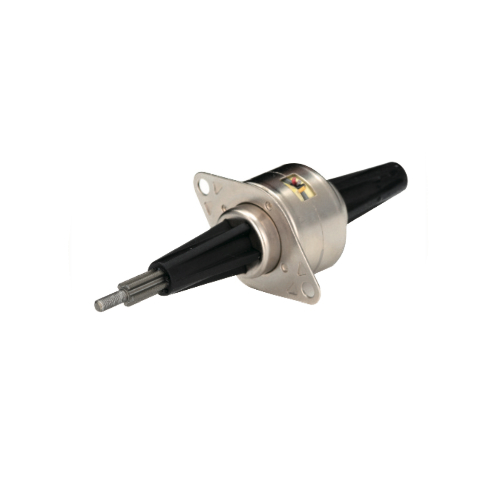

Flache Version mit geringer Bauteiltiefe
Verstärkte Version mit sternförmiger Führung erhältlich
Auflösung 0,0127 – 0,1016 mm / Schritt
Wicklungsanpassung auf Anfrage ·
Mit konfektionierten Kabeln und Stecker lieferbar
Mechanische Anpassungen auf Anfrage: Spindel, Gewinde, Baugruppen
Mechanische Daten
Captive Bauform
Ø 25 mm Durchmesser
Hub captive 13 / 15 / 25 / 32 mm
max. Linearkraft 52 N
Temp.-Bereich -20 – 70 °C
Elektrische Daten
PM-Schrittmotor 7,5° / 15° Bipolar
14,8 – 73 Ohm bipolare Wicklung
160 / 300 mA Phasenstrom
Optionen
Sonderwelle auf Anfrage
Kabelkonfektionierung
lieferbar ohne Frontplatte
flache und verstärkte Ausführung
DOWNLOAD KATALOG
DOWNLOAD CAD
Abmessungen:
Drehmomentkurve:
Technische Daten:
| Motor-Typ captive 15mm Hub | Motor-Typ captive 25mm Hub | Motor-Typ captive 32mm Hub | Schrittwinkel ° | Strom mA | Pitch Spindel mm | Auflösung/Schritt mm | Linear Kraft N | Widerstand Ohm |
|---|---|---|---|---|---|---|---|---|
| 25PM101-D15 | 25PM101-D25 | 25PM101-D32 | 15 | 330 | 0.6096 | 0.0254 | 45 | 15 |
| 25PM102-D15 | 25PM102-D25 | 25PM102-D32 | 15 | 330 | 1.2192 | 0.0508 | 38 | 15 |
| 25PM103-D15 | 25PM103-D25 | 25PM103-D32 | 15 | 330 | 2.4384 | 0.1016 | 22 | 15 |
| 25PM111-D15 | 25PM111-D25 | 25PM111-D32 | 15 | 160 | 0.6096 | 0.0254 | 45 | 73 |
| 25PM112-D15 | 25PM112-D25 | 25PM112-D32 | 15 | 160 | 1.2192 | 0.0508 | 38 | 73 |
| 25PM113-D15 | 25PM113-D25 | 25PM113-D32 | 15 | 160 | 2.4384 | 0.1016 | 22 | 73 |
| 25PM201-D15 | 25PM201-D25 | 25PM201-D32 | 7.5 | 330 | 0.6096 | 0.0127 | 52 | 15 |
| 25PM202-D15 | 25PM202-D25 | 25PM202-D32 | 7.5 | 330 | 1.2192 | 0.0254 | 45 | 15 |
| 25PM203-D15 | 25PM203-D25 | 25PM203-D32 | 7.5 | 330 | 2.4384 | 0.0508 | 38 | 15 |
| 25PM211-D15 | 25PM211-D25 | 25PM211-D32 | 7.5 | 140 | 0.6096 | 0.0127 | 52 | 84 |
| 25PM212-D15 | 25PM212-D25 | 25PM212-D32 | 7.5 | 140 | 1.2192 | 0.0254 | 45 | 84 |
| 25PM213-D15 | 25PM213-D25 | 25PM213-D32 | 7.5 | 140 | 2.4384 | 0.0508 | 38 | 84 |
| Motor-Typ captive 13mm Hub | Motor-Typ captive 25mm Hub | Motor-Typ captive 31mm Hub | Schrittwinkel ° | Strom mA | Pitch Spindel mm | Auflösung/Schritt mm | Linear Kraft N | Widerstand Ohm |
|---|---|---|---|---|---|---|---|---|
| 25PM301-D31 | 7.5 | 340 | 0.6096 | 0.0127 | 44 | 14.8 | ||
| 25PM302-D31 | 7.5 | 340 | 1.2192 | 0.0254 | 33 | 14.8 | ||
| 25PM303-D31 | 7.5 | 340 | 2.4384 | 0.0508 | 21 | 14.8 | ||
| 25PM311-D31 | 7.5 | 160 | 0.6096 | 0.0127 | 44 | 84 | ||
| 25PM312-D31 | 7.5 | 160 | 1.2192 | 0.0254 | 33 | 84 | ||
| 25PM313-D31 | 7.5 | 160 | 2.4384 | 0.0508 | 21 | 84 | ||
| 25PM401B-D13 | 25PM401B-D25 | 7.5 | 340 | 0.6096 | 0.0127 | 53.6 | 14.8 | |
| 25PM402B-D13 | 25PM402B-D25 | 7.5 | 340 | 1.2192 | 0.0254 | 40.2 | 14.8 | |
| 25PM403B-D13 | 25PM403B-D25 | 7.5 | 340 | 2.4384 | 0.0508 | 22.2 | 14.8 | |
| 25PM404B-D13 | 25PM404B-D25 | 7.5 | 340 | 4.0 | 0.0833 | 14.3 | 14.8 | |
| 25PM411B-D13 | 25PM411B-D25 | 7.5 | 140 | 0.6096 | 0.0127 | 53.6 | 84 | |
| 25PM412B-D13 | 25PM412B-D25 | 7.5 | 140 | 1.2192 | 0.0254 | 40.2 | 84 | |
| 25PM413B-D13 | 25PM413B-D25 | 7.5 | 140 | 2.4384 | 0.0508 | 22.2 | 84 | |
| 25PM414B-D13 | 25PM414B-D25 | 7.5 | 140 | 4.0 | 0.0833 | 14.3 | 84 |
Was heisst DLA? Warum nicht Linearmotor?
DLA steht für Direct Linear Actuator. Im Gegensatz zu einem klassischen Linearmotor arbeitet der PM-DLA mit einer Permanentmagnet-Schrittmotortechnologie und einer integrierten Spindel. Das ergibt präzise, wiederholbare Positionierung ohne Encoder – bei kompakter Bauform und geringem Stromverbrauch.
Was heisst captive – non-captive – externe Spindel?
Captive: Die Spindel ist axial geführt und dreht sich nicht – sie fährt nur linear aus.
Non-captive: Die Spindel dreht sich mit und kann durch eine externe Führung linear bewegt werden.
Externe Spindel: Der Motor treibt eine separate Spindelmutter an – die Spindel selbst ist nicht im Motor integriert.
Was sind typische Anwendungen?
PM-Linearaktuatoren von SMOOTH werden eingesetzt in: Medizintechnik (Pumpen, Dosierung, Ventile), Analysetechnik und Laborautomation, Optik und Photonik (Fokussierung, Filterrad), Sicherheitstechnik (Verriegelungen), sowie allgemeiner Gerätebau mit hohen Anforderungen an Bauraum und Präzision.
Welchen Schrittmotortreiber benötige ich?
PM-Linearaktuatoren von SMOOTH sind bipolare 2-Phasen-Schrittmotoren und laufen mit allen gängigen bipolaren Schrittmotortreibern. Empfohlen werden Treiber mit einstellbarem Phasenstrom und Microstepping-Funktion. GAPDRIVES berät Sie gerne bei der Treiberauswahl für Ihre Applikation.
Ab wann sind die DLA selbsthemmend?
PM-Linearaktuatoren mit Trapezgewindespindel (Steigung ≤ 1 mm) sind in der Regel selbsthemmend – die Position bleibt auch ohne Haltestrom erhalten. Bei größeren Steigungen und Kugelgewindespindeln ist keine Selbsthemmung vorhanden; hier ist Haltestrom oder eine externe Bremse erforderlich.
Customized Motoren / Kundenspezifische Motoren
SMOOTH und GAPDRIVES bieten kundenspezifische Ausführungen: Angepasste Spindellängen und Steigungen, Sonderwellen, Kabelkonfektionierung, spezielle Wicklungen und Spannungen, sowie Encoderintegration auf Anfrage. Mindestbestellmengen projektabhängig – sprechen Sie uns an.
Wo werden die Motoren gefertigt?
SMOOTH ist ein chinesischer Hersteller mit langjähriger Erfahrung in der Fertigung von PM-Linearaktuatoren für anspruchsvolle industrielle und medizintechnische Anwendungen. GAPDRIVES ist exklusiver Distributor und Engineering-Partner für den deutschsprachigen Raum.
SMOOTH 36PM DLA – Captive · Ø 36 mm
PM-Linearaktuator Ø 36 mm · Captive Bauform
Kompakte Baugröße · verschiedene Bauformen
Mit Kugellager
Auflösung 0,0254 – 0,508 – 0,1016 – 0,2032 mm / Schritt
Wicklungsanpassung auf Anfrage ·
mit konfektionierten Kabeln und Stecker lieferbar
Mechanische Anpassungen auf Anfrage: Spindel, Gewinde, Baugruppen
Mechanische Daten
Captive Bauform
Ø 36 mm Durchmesser
Hub captive 15 / 25 / 38 mm
max. Linearkraft 85 N
Temp.-Bereich -20 – 70 °C
Elektrische Daten
PM-Schrittmotor 7,5° Bipolar
14,6 / 52 Ohm bipolare Wicklung
160 / 340 mA Phasenstrom
unipolare Wicklung auf Anfrage
Optionen
Sonderwelle auf Anfrage
Kabelkonfektionierung
lieferbar ohne Frontplatte
DOWNLOAD KATALOG
DOWNLOAD CAD
Abmessungen:
Drehmomentkurve:
| Motor-Typ Spindel max 160mm | Motor-Typ captive 15mm Hub | Motor-Typ captive 25mm Hub | Motor-Typ captive 38mm Hub | Motor-Typ non-captive | Volt V | Strom mA | Pitch Spindel mm | Auflösung/Schritt mm | Linear Kraft N | Widerstand Ohm |
|---|---|---|---|---|---|---|---|---|---|---|
| 36PM101Y-80N | 36PM101Y-D15 | 36PM101Y-D25 | 36PM101Y-D38 | 36PM101Y-T1 | 5 | 340 | 1.2192 | 0.0254 | 85 | 14.6 |
| 36PM102Y-80N | 36PM102Y-D15 | 36PM102Y-D25 | 36PM102Y-D38 | 36PM102Y-T1 | 5 | 340 | 2.4384 | 0.0508 | 56 | 14.6 |
| 36PM103Y-80N | 36PM103Y-D15 | 36PM103Y-D25 | 36PM103Y-D38 | 36PM103Y-T1 | 5 | 340 | 4.8768 | 0.1016 | 35 | 14.6 |
| 36PM104Y-80N | 36PM104Y-D15 | 36PM104Y-D25 | 36PM104Y-D38 | 36PM104Y-T1 | 5 | 340 | 9.7536 | 0.2032 | 16 | 14.6 |
| 36PM111Y-80N | 36PM111Y-D15 | 36PM111Y-D25 | 36PM111Y-D38 | 36PM111Y-T1 | 12 | 160 | 1.2192 | 0.0254 | 80 | 52 |
| 36PM112Y-80N | 36PM112Y-D15 | 36PM112Y-D25 | 36PM112Y-D38 | 36PM112Y-T1 | 12 | 160 | 2.4384 | 0.0508 | 52 | 115 |
| 36PM113Y-80N | 36PM113Y-D15 | 36PM113Y-D25 | 36PM113Y-D38 | 36PM113Y-T1 | 12 | 160 | 4.8768 | 0.1016 | 33 | 115 |
| 36PM114Y-80N | 36PM114Y-D15 | 36PM114Y-D25 | 36PM114Y-D38 | 36PM114Y-T1 | 12 | 160 | 9.7536 | 0.2032 | 14 | 115 |
Technische Daten:
Was heisst DLA? Warum nicht Linearmotor?
DLA steht für Direct Linear Actuator. Im Gegensatz zu einem klassischen Linearmotor arbeitet der PM-DLA mit einer Permanentmagnet-Schrittmotortechnologie und einer integrierten Spindel. Das ergibt präzise, wiederholbare Positionierung ohne Encoder – bei kompakter Bauform und geringem Stromverbrauch.
Was heisst captive – non-captive – externe Spindel?
Captive: Die Spindel ist axial geführt und dreht sich nicht – sie fährt nur linear aus.
Non-captive: Die Spindel dreht sich mit und kann durch eine externe Führung linear bewegt werden.
Externe Spindel: Der Motor treibt eine separate Spindelmutter an – die Spindel selbst ist nicht im Motor integriert.
Was sind typische Anwendungen?
PM-Linearaktuatoren von SMOOTH werden eingesetzt in: Medizintechnik (Pumpen, Dosierung, Ventile), Analysetechnik und Laborautomation, Optik und Photonik (Fokussierung, Filterrad), Sicherheitstechnik (Verriegelungen), sowie allgemeiner Gerätebau mit hohen Anforderungen an Bauraum und Präzision.
Welchen Schrittmotortreiber benötige ich?
PM-Linearaktuatoren von SMOOTH sind bipolare 2-Phasen-Schrittmotoren und laufen mit allen gängigen bipolaren Schrittmotortreibern. Empfohlen werden Treiber mit einstellbarem Phasenstrom und Microstepping-Funktion. GAPDRIVES berät Sie gerne bei der Treiberauswahl für Ihre Applikation.
Ab wann sind die DLA selbsthemmend?
PM-Linearaktuatoren mit Trapezgewindespindel (Steigung ≤ 1 mm) sind in der Regel selbsthemmend – die Position bleibt auch ohne Haltestrom erhalten. Bei größeren Steigungen und Kugelgewindespindeln ist keine Selbsthemmung vorhanden; hier ist Haltestrom oder eine externe Bremse erforderlich.
Customized Motoren / Kundenspezifische Motoren
SMOOTH und GAPDRIVES bieten kundenspezifische Ausführungen: Angepasste Spindellängen und Steigungen, Sonderwellen, Kabelkonfektionierung, spezielle Wicklungen und Spannungen, sowie Encoderintegration auf Anfrage. Mindestbestellmengen projektabhängig – sprechen Sie uns an.
Wo werden die Motoren gefertigt?
SMOOTH ist ein chinesischer Hersteller mit langjähriger Erfahrung in der Fertigung von PM-Linearaktuatoren für anspruchsvolle industrielle und medizintechnische Anwendungen. GAPDRIVES ist exklusiver Distributor und Engineering-Partner für den deutschsprachigen Raum.

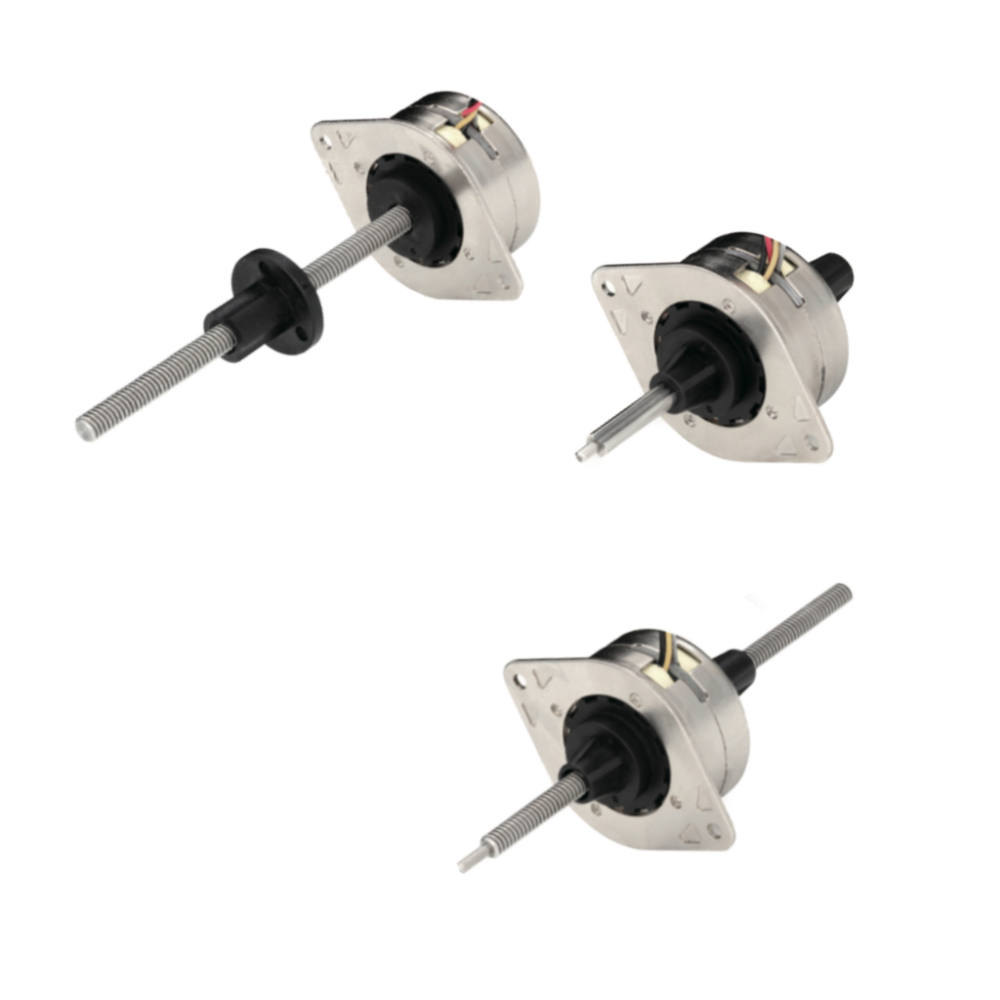

SMOOTH 42PM DLA – Captive · Ø 42 mm
PM-Linearaktuator Ø 42 mm · Captive Bauform
Sehr hohe Linearkraft
Mit Kugellager bis zu 136 N
Auflösung 0,0132 – 0,1016 mm / Schritt
Wicklungsanpassung auf Anfrage ·
Mit konfektionierten Kabeln und Stecker lieferbar
Mechanische Anpassungen auf Anfrage: Spindel, Gewinde, Baugruppen
Mechanische Daten
Captive Bauform
Ø 42 mm Durchmesser
Hub captive 24 mm
max. Linearkraft 136 N
5.000.000 Zyklen bei Nennlast
Temp.-Bereich -20 – 70 °C
Elektrische Daten
PM-Schrittmotor 7,5° Bipolar
5 / 28,8 Ohm bipolare Wicklung
0,42 / 1 A Phasenstrom
unipolare Wicklung auf Anfrage
Optionen
Sonderwelle auf Anfrage
Kabelkonfektionierung
lieferbar ohne Frontplatte
DOWNLOAD KATALOG
DOWNLOAD CAD
Abmessungen:
Drehmomentkurve:
Technische Daten:
| Motor-Typ Spindel max 260mm | Motor-Typ captive 25mm Hub | Motor-Typ non-captive | Volt V | Strom A | Pitch Spindel mm | Auflösung/Schritt mm | Linear Kraft N | Widerstand Ohm |
|---|---|---|---|---|---|---|---|---|
| 42PM401B-108N | 42PM401B-D1 | 42PM401B-T1 | 5 | 1.0 | 0.635 | 0.0132 | 136 | 5 |
| 42PM403B-108N | 42PM403B-D1 | 42PM403B-T1 | 5 | 1.0 | 1.2192 | 0.0254 | 105 | 5 |
| 42PM404B-108N | 42PM404B-D1 | 42PM404B-T1 | 5 | 1.0 | 2.4384 | 0.0508 | 35 | 5 |
| 42PM406B-108N | 42PM406B-D1 | 42PM406B-T1 | 5 | 1.0 | 4.8768 | 0.1016 | 55.6 | 5 |
| 42PM411B-108N | 42PM411B-D1 | 42PM411B-T1 | 12 | 0.42 | 0.635 | 0.0132 | 80 | 28.8 |
| 42PM413B-108N | 42PM413B-D1 | 42PM413B-T1 | 12 | 0.42 | 1.2192 | 0.0254 | 100 | 28.8 |
| 42PM414B-108N | 42PM414B-D1 | 42PM414B-T1 | 12 | 0.42 | 2.4384 | 0.0508 | 72.3 | 28.8 |
| 42PM416B-108N | 42PM416B-D1 | 42PM416B-T1 | 12 | 0.42 | 4.8768 | 0.1016 | 50 | 28.8 |
Was heisst DLA? Warum nicht Linearmotor?
DLA steht für Direct Linear Actuator. Im Gegensatz zu einem klassischen Linearmotor arbeitet der PM-DLA mit einer Permanentmagnet-Schrittmotortechnologie und einer integrierten Spindel. Das ergibt präzise, wiederholbare Positionierung ohne Encoder – bei kompakter Bauform und geringem Stromverbrauch.
Was heisst captive – non-captive – externe Spindel?
Captive: Die Spindel ist axial geführt und dreht sich nicht – sie fährt nur linear aus.
Non-captive: Die Spindel dreht sich mit und kann durch eine externe Führung linear bewegt werden.
Externe Spindel: Der Motor treibt eine separate Spindelmutter an – die Spindel selbst ist nicht im Motor integriert.
Was sind typische Anwendungen?
PM-Linearaktuatoren von SMOOTH werden eingesetzt in: Medizintechnik (Pumpen, Dosierung, Ventile), Analysetechnik und Laborautomation, Optik und Photonik (Fokussierung, Filterrad), Sicherheitstechnik (Verriegelungen), sowie allgemeiner Gerätebau mit hohen Anforderungen an Bauraum und Präzision.
Welchen Schrittmotortreiber benötige ich?
PM-Linearaktuatoren von SMOOTH sind bipolare 2-Phasen-Schrittmotoren und laufen mit allen gängigen bipolaren Schrittmotortreibern. Empfohlen werden Treiber mit einstellbarem Phasenstrom und Microstepping-Funktion. GAPDRIVES berät Sie gerne bei der Treiberauswahl für Ihre Applikation.
Ab wann sind die DLA selbsthemmend?
PM-Linearaktuatoren mit Trapezgewindespindel (Steigung ≤ 1 mm) sind in der Regel selbsthemmend – die Position bleibt auch ohne Haltestrom erhalten. Bei größeren Steigungen und Kugelgewindespindeln ist keine Selbsthemmung vorhanden; hier ist Haltestrom oder eine externe Bremse erforderlich.
Customized Motoren / Kundenspezifische Motoren
SMOOTH und GAPDRIVES bieten kundenspezifische Ausführungen: Angepasste Spindellängen und Steigungen, Sonderwellen, Kabelkonfektionierung, spezielle Wicklungen und Spannungen, sowie Encoderintegration auf Anfrage. Mindestbestellmengen projektabhängig – sprechen Sie uns an.
Wo werden die Motoren gefertigt?
SMOOTH ist ein chinesischer Hersteller mit langjähriger Erfahrung in der Fertigung von PM-Linearaktuatoren für anspruchsvolle industrielle und medizintechnische Anwendungen. GAPDRIVES ist exklusiver Distributor und Engineering-Partner für den deutschsprachigen Raum.
