SMOOTH PM-DLA Linearaktuatoren
Captive · Non-Captive · Externe Spindel
Permanentmagnet-Linearaktuatoren von SMOOTH.
Drei Bauformen – von Ø 10 mm bis Ø 46 mm – für Linearkräfte von 1 N bis 240 N.
Präzise · kompakt · zuverlässig
captiver Linearaktuator DLA
Geführte Spindel, die Spindel ist gegen verdrehen gesichert. Motor ist sehr Kompakt.
non-captiver Linearaktuator DLA
Spindel läuft durch den Motor, die Spindel ist nicht gegen verdrehen gesichert.

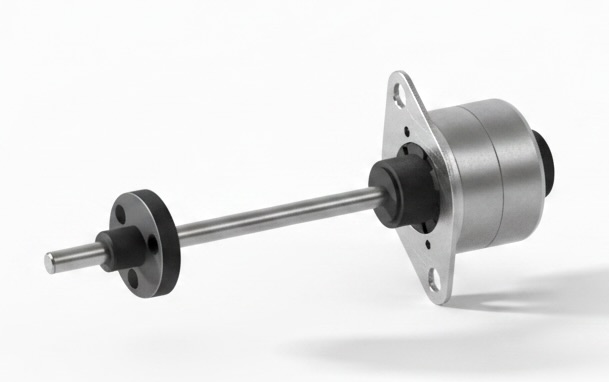

Linearaktuator mit Spindel DLA
Der Motor verfügt über eine externe Spindel, eine Mutter wird auf der Spindel verfahren
🔍 Produkte filtern
SMOOTH 15PM DLA – Externe Spindel · Ø 15 mm
PM-Linearaktuator Ø 15 mm · Externe Spindel Kompakte Bauform · lieferbar mit externer Spindel · Außengewinde für einfache Montage Auflösung 0,025 – 0,1 mm / Schritt
Mechanische Daten
Externe Spindel Bauform
Ø 15 mm Durchmesser
max. Hub 12,7 mm
max. Linearkraft 13 N
Elektrische Daten
PM-Schrittmotor 18° Bipolar
20 Ohm bipolare Wicklung
200 mA Kurzzeitig
Optionen
Sonderwelle auf Anfrage
Kabelkonfektionierung
Spezielle Spindelmuttern
DOWNLOAD KATALOG
DOWNLOAD CAD
Abmessungen:
Drehmomentkurve:
Technische Daten:
| Typ | Durchmesser mm | Auflösung / Schritt mm | Hub mm | Linear Kraft N | Strom A | Widerstand Ohm | Schrittwinkel ° |
|---|---|---|---|---|---|---|---|
| 15PM101-D1 | 15 | 0.025 | 12.7 | 13 | 0.2 | 20 | 18 |
| 15PM102-D1 | 15 | 0.05 | 12.7 | 13 | 0.2 | 20 | 18 |
| 15PM103-D1 | 15 | 0.1 | 12.7 | 5 | 0.2 | 20 | 18 |
Was heisst DLA? Warum nicht Linearmotor?
DLA steht für Direct Linear Actuator. Im Gegensatz zu einem klassischen Linearmotor arbeitet der PM-DLA mit einer Permanentmagnet-Schrittmotortechnologie und einer integrierten Spindel. Das ergibt präzise, wiederholbare Positionierung ohne Encoder – bei kompakter Bauform und geringem Stromverbrauch.
Was heisst captive – non-captive – externe Spindel?
Captive: Die Spindel ist axial geführt und dreht sich nicht – sie fährt nur linear aus.
Non-captive: Die Spindel dreht sich mit und kann durch eine externe Führung linear bewegt werden.
Externe Spindel: Der Motor treibt eine separate Spindelmutter an – die Spindel selbst ist nicht im Motor integriert.
Was sind typische Anwendungen?
PM-Linearaktuatoren von SMOOTH werden eingesetzt in: Medizintechnik (Pumpen, Dosierung, Ventile), Analysetechnik und Laborautomation, Optik und Photonik (Fokussierung, Filterrad), Sicherheitstechnik (Verriegelungen), sowie allgemeiner Gerätebau mit hohen Anforderungen an Bauraum und Präzision.
Welchen Schrittmotortreiber benötige ich?
PM-Linearaktuatoren von SMOOTH sind bipolare 2-Phasen-Schrittmotoren und laufen mit allen gängigen bipolaren Schrittmotortreibern. Empfohlen werden Treiber mit einstellbarem Phasenstrom und Microstepping-Funktion. GAPDRIVES berät Sie gerne bei der Treiberauswahl für Ihre Applikation.
Ab wann sind die DLA selbsthemmend?
PM-Linearaktuatoren mit Trapezgewindespindel (Steigung ≤ 1 mm) sind in der Regel selbsthemmend – die Position bleibt auch ohne Haltestrom erhalten. Bei größeren Steigungen und Kugelgewindespindeln ist keine Selbsthemmung vorhanden; hier ist Haltestrom oder eine externe Bremse erforderlich.
Customized Motoren / Kundenspezifische Motoren
SMOOTH und GAPDRIVES bieten kundenspezifische Ausführungen: Angepasste Spindellängen und Steigungen, Sonderwellen, Kabelkonfektionierung, spezielle Wicklungen und Spannungen, sowie Encoderintegration auf Anfrage. Mindestbestellmengen projektabhängig – sprechen Sie uns an.
Wo werden die Motoren gefertigt?
SMOOTH ist ein chinesischer Hersteller mit langjähriger Erfahrung in der Fertigung von PM-Linearaktuatoren für anspruchsvolle industrielle und medizintechnische Anwendungen. GAPDRIVES ist exklusiver Distributor und Engineering-Partner für den deutschsprachigen Raum.
SMOOTH 20PM DLA – Externe Spindel · Ø 20 mm
PM-Linearaktuator Ø 20 mm · Externe Spindel (ext. Mutter) Kleine Baugröße · mit Kugellager · verschiedene Bauformen Auflösung 0,0254 – 0,508 mm / Schritt
Mechanische Daten
Externe Spindel Bauform
Ø 20 mm Durchmesser
max. Linearkraft 31 N
Temp.-Bereich 0 – 50 °C
Elektrische Daten
PM-Schrittmotor 18° Bipolar
20 / 115 Ohm bipolare Wicklung
100 / 250 mA Phasenstrom
Optionen
Sonderwelle auf Anfrage
Kabelkonfektionierung
lieferbar ohne Frontplatte
DOWNLOAD KATALOG
DOWNLOAD CAD
Abmessungen:
Drehmomentkurve:
Technische Daten:
| Motor-Typ Spindel | Motor-Typ captive 15mm | Motor-Typ captive 23mm | Motor-Typ non-captive | Volt V | Strom mA | Pitch Spindel mm | Auflösung/Schritt mm | Linear Kraft N | Widerstand Ohm |
|---|---|---|---|---|---|---|---|---|---|
| 20PM501-80N | 20PM501-D15 | 20PM501-D23 | 20PM501-T1 | 5 | 250 | 0.6096 | 0.0254 | 31 | 20 |
| 20PM502-80N | 20PM502-D15 | 20PM502-D23 | 20PM502-T1 | 5 | 250 | 1.0 | 0.0417 | 22 | 20 |
| 20PM503-80N | 20PM503-D15 | 20PM503-D23 | 20PM503-T1 | 5 | 250 | 1.2192 | 0.0508 | 19 | 20 |
| 20PM504-80N | 20PM504-D15 | 20PM504-D23 | 20PM504-T1 | 5 | 250 | 2.4384 | 0.1016 | 10 | 20 |
| 20PM511-80N | 20PM511-D15 | 20PM511-D23 | 20PM511-T1 | 12 | 100 | 0.6096 | 0.0254 | 31 | 115 |
| 20PM512-80N | 20PM512-D15 | 20PM512-D23 | 20PM512-T1 | 12 | 100 | 1.0 | 0.0417 | 22 | 115 |
| 20PM513-80N | 20PM513-D15 | 20PM513-D23 | 20PM513-T1 | 12 | 100 | 1.2192 | 0.0508 | 19 | 115 |
| 20PM514-80N | 20PM514-D15 | 20PM514-D23 | 20PM514-T1 | 12 | 100 | 2.4384 | 0.1016 | 10 | 115 |
| 20PM101-80N | 20PM101-D15 | 20PM101-D23 | 20PM101-T1 | 5 | 250 | 0.6096 | 0.0254 | 30 | 18 |
| 20PM102-80N | 20PM102-D15 | 20PM102-D23 | 20PM102-T1 | 5 | 250 | 1.0 | 0.0417 | 24 | 18 |
| 20PM103-80N | 20PM103-D15 | 20PM103-D23 | 20PM103-T1 | 5 | 250 | 1.2192 | 0.0508 | 20 | 18 |
| 20PM104-80N | 20PM104-D15 | 20PM104-D23 | 20PM104-T1 | 5 | 250 | 2.4384 | 0.1016 | 11 | 18 |
| 20PM111-80N | 20PM111-D15 | 20PM111-D23 | 20PM111-T1 | 12 | 160 | 0.6096 | 0.0254 | 30 | 75 |
| 20PM112-80N | 20PM112-D15 | 20PM112-D23 | 20PM112-T1 | 12 | 160 | 1.0 | 0.0417 | 24 | 75 |
| 20PM113-80N | 20PM113-D15 | 20PM113-D23 | 20PM113-T1 | 12 | 160 | 1.2192 | 0.0508 | 20 | 75 |
| 20PM114-80N | 20PM114-D15 | 20PM114-D23 | 20PM114-T1 | 12 | 160 | 2.4384 | 0.1016 | 11 | 75 |
Was heisst DLA? Warum nicht Linearmotor?
DLA steht für Direct Linear Actuator. Im Gegensatz zu einem klassischen Linearmotor arbeitet der PM-DLA mit einer Permanentmagnet-Schrittmotortechnologie und einer integrierten Spindel. Das ergibt präzise, wiederholbare Positionierung ohne Encoder – bei kompakter Bauform und geringem Stromverbrauch.
Was heisst captive – non-captive – externe Spindel?
Captive: Die Spindel ist axial geführt und dreht sich nicht – sie fährt nur linear aus.
Non-captive: Die Spindel dreht sich mit und kann durch eine externe Führung linear bewegt werden.
Externe Spindel: Der Motor treibt eine separate Spindelmutter an – die Spindel selbst ist nicht im Motor integriert.
Was sind typische Anwendungen?
PM-Linearaktuatoren von SMOOTH werden eingesetzt in: Medizintechnik (Pumpen, Dosierung, Ventile), Analysetechnik und Laborautomation, Optik und Photonik (Fokussierung, Filterrad), Sicherheitstechnik (Verriegelungen), sowie allgemeiner Gerätebau mit hohen Anforderungen an Bauraum und Präzision.
Welchen Schrittmotortreiber benötige ich?
PM-Linearaktuatoren von SMOOTH sind bipolare 2-Phasen-Schrittmotoren und laufen mit allen gängigen bipolaren Schrittmotortreibern. Empfohlen werden Treiber mit einstellbarem Phasenstrom und Microstepping-Funktion. GAPDRIVES berät Sie gerne bei der Treiberauswahl für Ihre Applikation.
Ab wann sind die DLA selbsthemmend?
PM-Linearaktuatoren mit Trapezgewindespindel (Steigung ≤ 1 mm) sind in der Regel selbsthemmend – die Position bleibt auch ohne Haltestrom erhalten. Bei größeren Steigungen und Kugelgewindespindeln ist keine Selbsthemmung vorhanden; hier ist Haltestrom oder eine externe Bremse erforderlich.
Customized Motoren / Kundenspezifische Motoren
SMOOTH und GAPDRIVES bieten kundenspezifische Ausführungen: Angepasste Spindellängen und Steigungen, Sonderwellen, Kabelkonfektionierung, spezielle Wicklungen und Spannungen, sowie Encoderintegration auf Anfrage. Mindestbestellmengen projektabhängig – sprechen Sie uns an.
Wo werden die Motoren gefertigt?
SMOOTH ist ein chinesischer Hersteller mit langjähriger Erfahrung in der Fertigung von PM-Linearaktuatoren für anspruchsvolle industrielle und medizintechnische Anwendungen. GAPDRIVES ist exklusiver Distributor und Engineering-Partner für den deutschsprachigen Raum.
SMOOTH 25PM DLA – Externe Spindel · Ø 25 mm
PM-Linearaktuator Ø 25 mm · Externe Spindel Flache und verstärkte Version · Magnet für Encoder verfügbar Auflösung 0,0127 – 0,1016 mm / Schritt
Mechanische Daten
Externe Spindel Bauform
Ø 25 mm Durchmesser
Spindellänge max. 160 mm
max. Linearkraft 52 N
Temp.-Bereich -20 – 70 °C
Elektrische Daten
PM-Schrittmotor 7,5° / 15° Bipolar
15 / 73 Ohm bipolare Wicklung
160 / 330 mA Phasenstrom
Optionen
Spezielle Mutter
Magnet für Encoder
Sondermutter
Kabelkonfektionierung
lieferbar ohne Frontplatte
DOWNLOAD KATALOG
DOWNLOAD CAD
Abmessungen:
Drehmomentkurve:
Technische Daten:
| Motor-Typ Spindel | Baulänge Motor mm | Spindel Länge mm max. | Schrittwinkel ° | Strom mA | Pitch Spindel mm | Auflösung/Schritt mm | Linear Kraft N | Widerstand Ohm | Anschluss |
|---|---|---|---|---|---|---|---|---|---|
| 25PM101-80N | 23 | 160 | 15 | 330 | 0.6096 | 0.0254 | 45 | 15 | Stecker |
| 25PM102-80N | 23 | 160 | 15 | 330 | 1.2192 | 0.0508 | 38 | 15 | Stecker |
| 25PM103-80N | 23 | 160 | 15 | 330 | 2.4384 | 0.1016 | 22 | 15 | Stecker |
| 25PM111-80N | 23 | 160 | 15 | 160 | 0.6096 | 0.0254 | 45 | 73 | Stecker |
| 25PM112-80N | 23 | 160 | 15 | 160 | 1.2192 | 0.0508 | 38 | 73 | Stecker |
| 25PM113-80N | 23 | 160 | 15 | 160 | 2.4384 | 0.1016 | 22 | 73 | Stecker |
| 25PM201-80N | 23 | 160 | 7.5 | 330 | 0.6096 | 0.0127 | 52 | 15 | Stecker |
| 25PM202-80N | 23 | 160 | 7.5 | 330 | 1.2192 | 0.0254 | 45 | 15 | Stecker |
| 25PM203-80N | 23 | 160 | 7.5 | 330 | 2.4384 | 0.0508 | 38 | 15 | Stecker |
| 25PM211-80N | 23 | 160 | 7.5 | 140 | 0.6096 | 0.0127 | 52 | 84 | Stecker |
| 25PM212-80N | 23 | 160 | 7.5 | 140 | 1.2192 | 0.0254 | 45 | 84 | Stecker |
| 25PM213-80N | 23 | 160 | 7.5 | 140 | 2.4384 | 0.0508 | 38 | 84 | Stecker |
| 25PM401B-80N | 23 | 160 | 7.5 | 340 | 0.6096 | 0.0127 | 53.6 | 14.8 | Kabel |
| 25PM402B-80N | 16.4 | 160 | 7.5 | 340 | 1.2192 | 0.0254 | 40.2 | 14.8 | Kabel |
| 25PM403B-80N | 16.4 | 160 | 7.5 | 340 | 2.4384 | 0.0508 | 22.2 | 14.8 | Kabel |
| 25PM404B-80N | 16.4 | 160 | 7.5 | 340 | 4.0 | 0.0833 | 14.3 | 14.8 | Kabel |
| 25PM411B-80N | 16.4 | 160 | 7.5 | 140 | 0.6096 | 0.0127 | 53.6 | 84 | Kabel |
| 25PM412B-80N | 16.4 | 160 | 7.5 | 140 | 1.2192 | 0.0254 | 40.2 | 84 | Kabel |
| 25PM413B-80N | 16.4 | 160 | 7.5 | 140 | 2.4384 | 0.0508 | 22.2 | 84 | Kabel |
| 25PM414B-80N | 16.4 | 160 | 7.5 | 140 | 4.0 | 0.0833 | 14.3 | 84 | Kabel |
Was heisst DLA? Warum nicht Linearmotor?
DLA steht für Direct Linear Actuator. Im Gegensatz zu einem klassischen Linearmotor arbeitet der PM-DLA mit einer Permanentmagnet-Schrittmotortechnologie und einer integrierten Spindel. Das ergibt präzise, wiederholbare Positionierung ohne Encoder – bei kompakter Bauform und geringem Stromverbrauch.
Was heisst captive – non-captive – externe Spindel?
Captive: Die Spindel ist axial geführt und dreht sich nicht – sie fährt nur linear aus.
Non-captive: Die Spindel dreht sich mit und kann durch eine externe Führung linear bewegt werden.
Externe Spindel: Der Motor treibt eine separate Spindelmutter an – die Spindel selbst ist nicht im Motor integriert.
Was sind typische Anwendungen?
PM-Linearaktuatoren von SMOOTH werden eingesetzt in: Medizintechnik (Pumpen, Dosierung, Ventile), Analysetechnik und Laborautomation, Optik und Photonik (Fokussierung, Filterrad), Sicherheitstechnik (Verriegelungen), sowie allgemeiner Gerätebau mit hohen Anforderungen an Bauraum und Präzision.
Welchen Schrittmotortreiber benötige ich?
PM-Linearaktuatoren von SMOOTH sind bipolare 2-Phasen-Schrittmotoren und laufen mit allen gängigen bipolaren Schrittmotortreibern. Empfohlen werden Treiber mit einstellbarem Phasenstrom und Microstepping-Funktion. GAPDRIVES berät Sie gerne bei der Treiberauswahl für Ihre Applikation.
Ab wann sind die DLA selbsthemmend?
PM-Linearaktuatoren mit Trapezgewindespindel (Steigung ≤ 1 mm) sind in der Regel selbsthemmend – die Position bleibt auch ohne Haltestrom erhalten. Bei größeren Steigungen und Kugelgewindespindeln ist keine Selbsthemmung vorhanden; hier ist Haltestrom oder eine externe Bremse erforderlich.
Customized Motoren / Kundenspezifische Motoren
SMOOTH und GAPDRIVES bieten kundenspezifische Ausführungen: Angepasste Spindellängen und Steigungen, Sonderwellen, Kabelkonfektionierung, spezielle Wicklungen und Spannungen, sowie Encoderintegration auf Anfrage. Mindestbestellmengen projektabhängig – sprechen Sie uns an.
Wo werden die Motoren gefertigt?
SMOOTH ist ein chinesischer Hersteller mit langjähriger Erfahrung in der Fertigung von PM-Linearaktuatoren für anspruchsvolle industrielle und medizintechnische Anwendungen. GAPDRIVES ist exklusiver Distributor und Engineering-Partner für den deutschsprachigen Raum.
SMOOTH 36PM DLA – Externe Spindel · Ø 36 mm
PM-Linearaktuator Ø 36 mm · Externe Spindel (ext. Mutter) Kompakte Baugröße · mit Kugellager Auflösung 0,0254 – 0,2032 mm / Schritt
Mechanische Daten
Externe Spindel Bauform
Ø 36 mm Durchmesser
max. Linearkraft 85 N
Temp.-Bereich -20 – 70 °C
Elektrische Daten
PM-Schrittmotor 7,5° Bipolar
14,6 / 52 Ohm bipolare Wicklung
160 / 340 mA Phasenstrom
Optionen
Sonderwelle auf Anfrage
Kabelkonfektionierung
lieferbar ohne Frontplatte
DOWNLOAD KATALOG
DOWNLOAD CAD
Abmessungen:
Drehmomentkurve:
Technische Daten:
| Motor-Typ Spindel max 160mm | Motor-Typ captive 15mm Hub | Motor-Typ captive 25mm Hub | Motor-Typ captive 38mm Hub | Motor-Typ non-captive | Volt V | Strom mA | Pitch Spindel mm | Auflösung/Schritt mm | Linear Kraft N | Widerstand Ohm |
|---|---|---|---|---|---|---|---|---|---|---|
| 36PM101Y-80N | 36PM101Y-D15 | 36PM101Y-D25 | 36PM101Y-D38 | 36PM101Y-T1 | 5 | 340 | 1.2192 | 0.0254 | 85 | 14.6 |
| 36PM102Y-80N | 36PM102Y-D15 | 36PM102Y-D25 | 36PM102Y-D38 | 36PM102Y-T1 | 5 | 340 | 2.4384 | 0.0508 | 56 | 14.6 |
| 36PM103Y-80N | 36PM103Y-D15 | 36PM103Y-D25 | 36PM103Y-D38 | 36PM103Y-T1 | 5 | 340 | 4.8768 | 0.1016 | 35 | 14.6 |
| 36PM104Y-80N | 36PM104Y-D15 | 36PM104Y-D25 | 36PM104Y-D38 | 36PM104Y-T1 | 5 | 340 | 9.7536 | 0.2032 | 16 | 14.6 |
| 36PM111Y-80N | 36PM111Y-D15 | 36PM111Y-D25 | 36PM111Y-D38 | 36PM111Y-T1 | 12 | 160 | 1.2192 | 0.0254 | 80 | 52 |
| 36PM112Y-80N | 36PM112Y-D15 | 36PM112Y-D25 | 36PM112Y-D38 | 36PM112Y-T1 | 12 | 160 | 2.4384 | 0.0508 | 52 | 115 |
| 36PM113Y-80N | 36PM113Y-D15 | 36PM113Y-D25 | 36PM113Y-D38 | 36PM113Y-T1 | 12 | 160 | 4.8768 | 0.1016 | 33 | 115 |
| 36PM114Y-80N | 36PM114Y-D15 | 36PM114Y-D25 | 36PM114Y-D38 | 36PM114Y-T1 | 12 | 160 | 9.7536 | 0.2032 | 14 | 115 |
Was heisst DLA? Warum nicht Linearmotor?
DLA steht für Direct Linear Actuator. Im Gegensatz zu einem klassischen Linearmotor arbeitet der PM-DLA mit einer Permanentmagnet-Schrittmotortechnologie und einer integrierten Spindel. Das ergibt präzise, wiederholbare Positionierung ohne Encoder – bei kompakter Bauform und geringem Stromverbrauch.
Was heisst captive – non-captive – externe Spindel?
Captive: Die Spindel ist axial geführt und dreht sich nicht – sie fährt nur linear aus.
Non-captive: Die Spindel dreht sich mit und kann durch eine externe Führung linear bewegt werden.
Externe Spindel: Der Motor treibt eine separate Spindelmutter an – die Spindel selbst ist nicht im Motor integriert.
Was sind typische Anwendungen?
PM-Linearaktuatoren von SMOOTH werden eingesetzt in: Medizintechnik (Pumpen, Dosierung, Ventile), Analysetechnik und Laborautomation, Optik und Photonik (Fokussierung, Filterrad), Sicherheitstechnik (Verriegelungen), sowie allgemeiner Gerätebau mit hohen Anforderungen an Bauraum und Präzision.
Welchen Schrittmotortreiber benötige ich?
PM-Linearaktuatoren von SMOOTH sind bipolare 2-Phasen-Schrittmotoren und laufen mit allen gängigen bipolaren Schrittmotortreibern. Empfohlen werden Treiber mit einstellbarem Phasenstrom und Microstepping-Funktion. GAPDRIVES berät Sie gerne bei der Treiberauswahl für Ihre Applikation.
Ab wann sind die DLA selbsthemmend?
PM-Linearaktuatoren mit Trapezgewindespindel (Steigung ≤ 1 mm) sind in der Regel selbsthemmend – die Position bleibt auch ohne Haltestrom erhalten. Bei größeren Steigungen und Kugelgewindespindeln ist keine Selbsthemmung vorhanden; hier ist Haltestrom oder eine externe Bremse erforderlich.
Customized Motoren / Kundenspezifische Motoren
SMOOTH und GAPDRIVES bieten kundenspezifische Ausführungen: Angepasste Spindellängen und Steigungen, Sonderwellen, Kabelkonfektionierung, spezielle Wicklungen und Spannungen, sowie Encoderintegration auf Anfrage. Mindestbestellmengen projektabhängig – sprechen Sie uns an.
Wo werden die Motoren gefertigt?
SMOOTH ist ein chinesischer Hersteller mit langjähriger Erfahrung in der Fertigung von PM-Linearaktuatoren für anspruchsvolle industrielle und medizintechnische Anwendungen. GAPDRIVES ist exklusiver Distributor und Engineering-Partner für den deutschsprachigen Raum.
SMOOTH 42PM DLA – Externe Spindel · Ø 42 mm
PM-Linearaktuator Ø 42 mm · Externe Spindel (ext. Mutter) Sehr hohe Linearkraft bis 136 N · mit Kugellager Auflösung 0,0132 – 0,1016 mm / Schritt
Mechanische Daten
Externe Spindel Bauform
Ø 42 mm Durchmesser
max. Linearkraft 136 N
Temp.-Bereich -20 – 70 °C
Elektrische Daten
PM-Schrittmotor 7,5° Bipolar
5 / 28,8 Ohm bipolare Wicklung
0,42 / 1 A Phasenstrom
Optionen
Sonderwelle auf Anfrage
Kabelkonfektionierung
lieferbar ohne Frontplatte
DOWNLOAD KATALOG
DOWNLOAD CAD
Abmessungen:
Drehmomentkurve:
Technische Daten:
| Motor-Typ Spindel max 260mm | Motor-Typ captive 25mm Hub | Motor-Typ non-captive | Volt V | Strom A | Pitch Spindel mm | Auflösung/Schritt mm | Linear Kraft N | Widerstand Ohm |
|---|---|---|---|---|---|---|---|---|
| 42PM401B-108N | 42PM401B-D1 | 42PM401B-T1 | 5 | 1.0 | 0.635 | 0.0132 | 136 | 5 |
| 42PM403B-108N | 42PM403B-D1 | 42PM403B-T1 | 5 | 1.0 | 1.2192 | 0.0254 | 105 | 5 |
| 42PM404B-108N | 42PM404B-D1 | 42PM404B-T1 | 5 | 1.0 | 2.4384 | 0.0508 | 35 | 5 |
| 42PM406B-108N | 42PM406B-D1 | 42PM406B-T1 | 5 | 1.0 | 4.8768 | 0.1016 | 55.6 | 5 |
| 42PM411B-108N | 42PM411B-D1 | 42PM411B-T1 | 12 | 0.42 | 0.635 | 0.0132 | 80 | 28.8 |
| 42PM413B-108N | 42PM413B-D1 | 42PM413B-T1 | 12 | 0.42 | 1.2192 | 0.0254 | 100 | 28.8 |
| 42PM414B-108N | 42PM414B-D1 | 42PM414B-T1 | 12 | 0.42 | 2.4384 | 0.0508 | 72.3 | 28.8 |
| 42PM416B-108N | 42PM416B-D1 | 42PM416B-T1 | 12 | 0.42 | 4.8768 | 0.1016 | 50 | 28.8 |
Was heisst DLA? Warum nicht Linearmotor?
DLA steht für Direct Linear Actuator. Im Gegensatz zu einem klassischen Linearmotor arbeitet der PM-DLA mit einer Permanentmagnet-Schrittmotortechnologie und einer integrierten Spindel. Das ergibt präzise, wiederholbare Positionierung ohne Encoder – bei kompakter Bauform und geringem Stromverbrauch.
Was heisst captive – non-captive – externe Spindel?
Captive: Die Spindel ist axial geführt und dreht sich nicht – sie fährt nur linear aus.
Non-captive: Die Spindel dreht sich mit und kann durch eine externe Führung linear bewegt werden.
Externe Spindel: Der Motor treibt eine separate Spindelmutter an – die Spindel selbst ist nicht im Motor integriert.
Was sind typische Anwendungen?
PM-Linearaktuatoren von SMOOTH werden eingesetzt in: Medizintechnik (Pumpen, Dosierung, Ventile), Analysetechnik und Laborautomation, Optik und Photonik (Fokussierung, Filterrad), Sicherheitstechnik (Verriegelungen), sowie allgemeiner Gerätebau mit hohen Anforderungen an Bauraum und Präzision.
Welchen Schrittmotortreiber benötige ich?
PM-Linearaktuatoren von SMOOTH sind bipolare 2-Phasen-Schrittmotoren und laufen mit allen gängigen bipolaren Schrittmotortreibern. Empfohlen werden Treiber mit einstellbarem Phasenstrom und Microstepping-Funktion. GAPDRIVES berät Sie gerne bei der Treiberauswahl für Ihre Applikation.
Ab wann sind die DLA selbsthemmend?
PM-Linearaktuatoren mit Trapezgewindespindel (Steigung ≤ 1 mm) sind in der Regel selbsthemmend – die Position bleibt auch ohne Haltestrom erhalten. Bei größeren Steigungen und Kugelgewindespindeln ist keine Selbsthemmung vorhanden; hier ist Haltestrom oder eine externe Bremse erforderlich.
Customized Motoren / Kundenspezifische Motoren
SMOOTH und GAPDRIVES bieten kundenspezifische Ausführungen: Angepasste Spindellängen und Steigungen, Sonderwellen, Kabelkonfektionierung, spezielle Wicklungen und Spannungen, sowie Encoderintegration auf Anfrage. Mindestbestellmengen projektabhängig – sprechen Sie uns an.
Wo werden die Motoren gefertigt?
SMOOTH ist ein chinesischer Hersteller mit langjähriger Erfahrung in der Fertigung von PM-Linearaktuatoren für anspruchsvolle industrielle und medizintechnische Anwendungen. GAPDRIVES ist exklusiver Distributor und Engineering-Partner für den deutschsprachigen Raum.

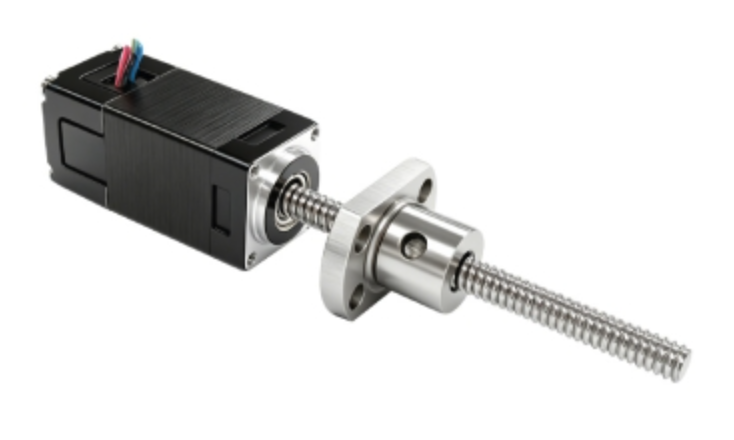

SMOOTH 46PM DLA – Externe Spindel · Ø 46 mm
PM-Linearaktuator Ø 46 mm · Externe Spindel Externe Spindel und non-captive Variante · verstärkte Frontplatte · bis zu 240 N Auflösung 0,0132 – 0,1016 mm / Schritt
Mechanische Daten
Externe Spindel Bauform
Ø 46 mm Durchmesser
max. Spindellänge 260 mm
max. Linearkraft 240 N
Temp.-Bereich -20 – 70 °C
Elektrische Daten
PM-Schrittmotor 7,5° Bipolar
5 / 28,8 Ohm bipolare Wicklung
0,42 / 1 A Phasenstrom
Optionen
Sonderwelle auf Anfrage
Kabelkonfektionierung
lieferbar ohne Frontplatte
unipolare Wicklung
DOWNLOAD KATALOG
DOWNLOAD CAD
Abmessungen:
Drehmomentkurve:
Technische Daten:
| Motor-Typ Spindel max 260mm | Motor-Typ non-captive | Volt V | Strom A | Pitch Spindel mm | Auflösung/Schritt mm | Linear Kraft N | Widerstand Ohm |
|---|---|---|---|---|---|---|---|
| 46PM101-108N | 46PM101-T1 | 5 | 1.0 | 0.635 | 0.0132 | 240 | 5 |
| 46PM103-108N | 46PM103-T1 | 5 | 1.0 | 1.2192 | 0.0254 | 205 | 5 |
| 46PM104-108N | 46PM104-T1 | 5 | 1.0 | 2.4384 | 0.0508 | 110 | 5 |
| 46PM106-108N | 46PM106-T1 | 5 | 1.0 | 4.8768 | 0.1016 | 64 | 5 |
| 46PM111-108N | 46PM111-T1 | 12 | 0.42 | 0.635 | 0.0132 | 240 | 28.8 |
| 46PM113-108N | 46PM113-T1 | 12 | 0.42 | 1.2192 | 0.0254 | 100 | 28.8 |
| 46PM114-108N | 46PM114-T1 | 12 | 0.42 | 2.4384 | 0.0508 | 110 | 28.8 |
| 46PM116-108N | 46PM116-108N | 12 | 0.42 | 4.8768 | 0.1016 | 64 | 28.8 |
Was heisst DLA? Warum nicht Linearmotor?
DLA steht für Direct Linear Actuator. Im Gegensatz zu einem klassischen Linearmotor arbeitet der PM-DLA mit einer Permanentmagnet-Schrittmotortechnologie und einer integrierten Spindel. Das ergibt präzise, wiederholbare Positionierung ohne Encoder – bei kompakter Bauform und geringem Stromverbrauch.
Was heisst captive – non-captive – externe Spindel?
Captive: Die Spindel ist axial geführt und dreht sich nicht – sie fährt nur linear aus.
Non-captive: Die Spindel dreht sich mit und kann durch eine externe Führung linear bewegt werden.
Externe Spindel: Der Motor treibt eine separate Spindelmutter an – die Spindel selbst ist nicht im Motor integriert.
Was sind typische Anwendungen?
PM-Linearaktuatoren von SMOOTH werden eingesetzt in: Medizintechnik (Pumpen, Dosierung, Ventile), Analysetechnik und Laborautomation, Optik und Photonik (Fokussierung, Filterrad), Sicherheitstechnik (Verriegelungen), sowie allgemeiner Gerätebau mit hohen Anforderungen an Bauraum und Präzision.
Welchen Schrittmotortreiber benötige ich?
PM-Linearaktuatoren von SMOOTH sind bipolare 2-Phasen-Schrittmotoren und laufen mit allen gängigen bipolaren Schrittmotortreibern. Empfohlen werden Treiber mit einstellbarem Phasenstrom und Microstepping-Funktion. GAPDRIVES berät Sie gerne bei der Treiberauswahl für Ihre Applikation.
Ab wann sind die DLA selbsthemmend?
PM-Linearaktuatoren mit Trapezgewindespindel (Steigung ≤ 1 mm) sind in der Regel selbsthemmend – die Position bleibt auch ohne Haltestrom erhalten. Bei größeren Steigungen und Kugelgewindespindeln ist keine Selbsthemmung vorhanden; hier ist Haltestrom oder eine externe Bremse erforderlich.
Customized Motoren / Kundenspezifische Motoren
SMOOTH und GAPDRIVES bieten kundenspezifische Ausführungen: Angepasste Spindellängen und Steigungen, Sonderwellen, Kabelkonfektionierung, spezielle Wicklungen und Spannungen, sowie Encoderintegration auf Anfrage. Mindestbestellmengen projektabhängig – sprechen Sie uns an.
Wo werden die Motoren gefertigt?
SMOOTH ist ein chinesischer Hersteller mit langjähriger Erfahrung in der Fertigung von PM-Linearaktuatoren für anspruchsvolle industrielle und medizintechnische Anwendungen. GAPDRIVES ist exklusiver Distributor und Engineering-Partner für den deutschsprachigen Raum.
