NEMA 6 Hybrid-Schrittmotor
NEMA 6 - 14x14mm Hybrid Schrittmotor
Hybrid Schrittmotor nur 14x14 mm
hohe Positioniergenauigkeit
leise / laufruhig
sehr kompakt nur 30mm lang
mit Spindel lieferbar
14x14 mm Hybrid-Schrittmotor - sehr leise - hohe Laufruhe
mechanische Daten
14x14 mm Länge 30 mm
max.Dauerdrehmoment 0.9 Ncm
Drehzahlen bis zu 2000 rpm
Welle mit Kuggellager
mechanische Daten
14x14 mm Länge 30 mm
max.Dauerdrehmoment 0.9 Ncm
Drehzahlen bis zu 2000 rpm
Welle mit Kuggellager
elektrische Daten
Hybrid-Schrittmotor 1.8 ° Bipolar
Dauerstrom 300 mA
22 Ohm / 4.2 mH
Geeignet für alle gängigen Treiber
elektrische Daten
Hybrid-Schrittmotor 1.8 ° Bipolar
Dauerstrom 300 mA
22 Ohm / 4.2 mH
Geeignet für alle gängigen Treiber
Optionen

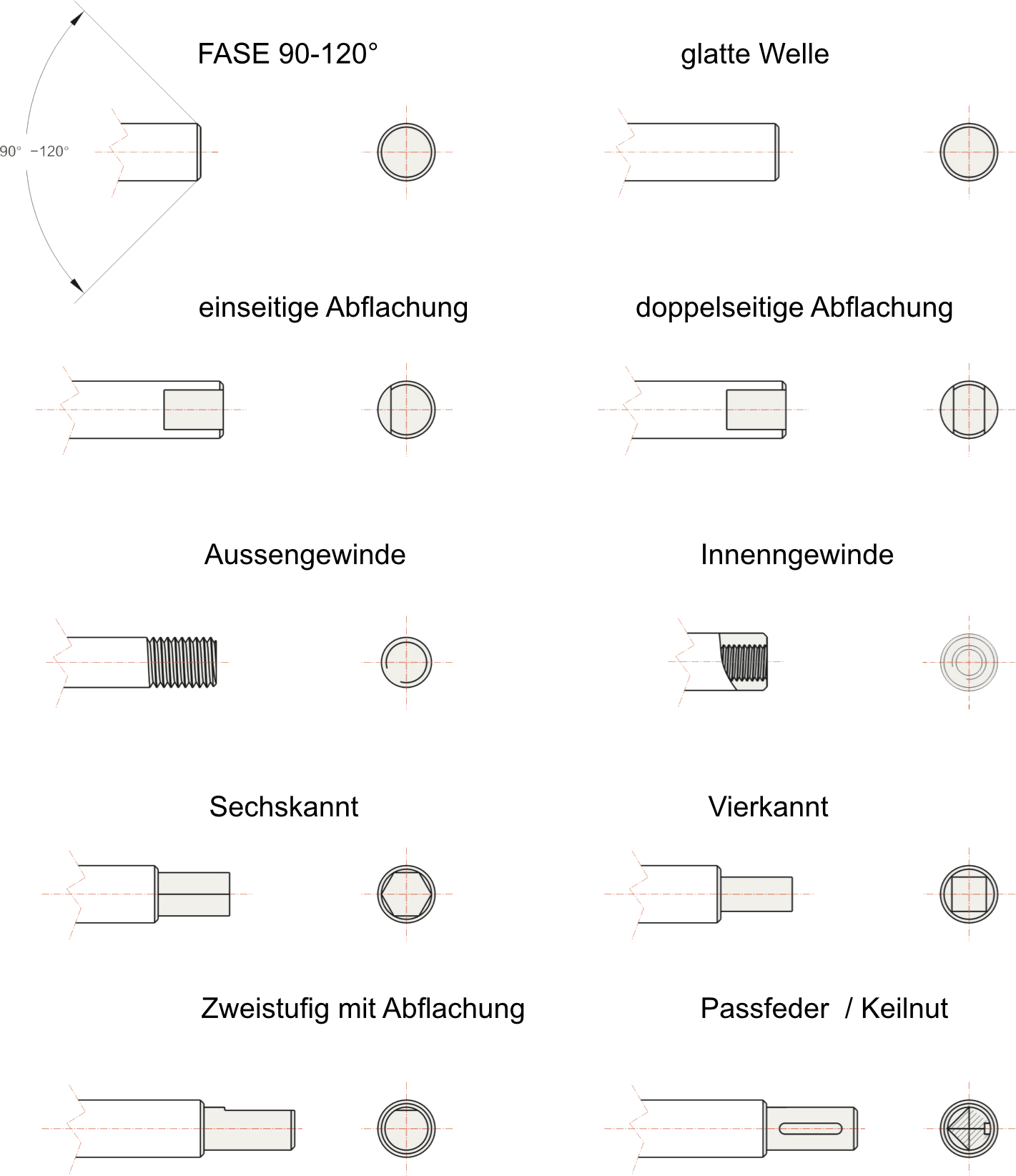

Sonderwelle auf Anfrage
Kabelkonfektion
mit Spindel lieferbar
Optionen
Sonderwelle auf Anfrage
Kabelkonfektion
mit Spindel lieferbar
Datenblatt Nmea 6 Hybrid-Stepper
CAD-File Nema 6 STP-File
Gesamtkataloge

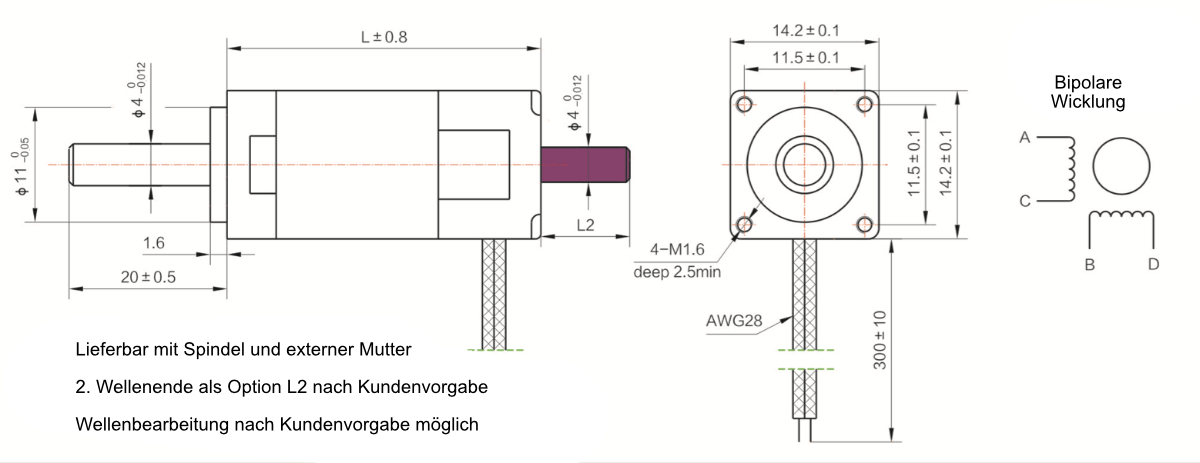

Please select a Dropfiles content to activate the previewAbmessungen Nema 6 14x14mm Motor
Nema 6 14x14 mm Hybrid-Schrittmotor
| Type | Laenge mm | Current A | Haltemoment Ncm | Widerstand Ohm | Induktivitaet mH | Rotortraegheit g.cm2 | Gewicht kg |
|---|---|---|---|---|---|---|---|
| MS08HY1P4021 | 29.5 | 0.21 | 2.8 | 45 | 21 | 1.6 | 0.04 |
| MS08HY1P4050 | 29.5 | 0.5 | 3.0 | 8.8 | 4.7 | 1.6 | 0.04 |
| MS08HY1P4070 | 29.5 | 0.7 | 3.0 | 4.5 | 2.3 | 1.6 | 0.04 |
| MS08HY1P4100 | 29.5 | 1.0 | 3.2 | 2.3 | 1.17 | 1.6 | 0.04 |
| MS08HY3P4027 | 39.5 | 0.27 | 4.8 | 35 | 18.8 | 2.9 | 0.06 |
| MS08HY3P4045 | 39.5 | 0.45 | 5.0 | 13.1 | 7.6 | 2.9 | 0.06 |
| MS08HY3P4065 | 39.5 | 0.6 | 5.0 | 6.7 | 3.6 | 2.9 | 0.06 |
| MS08HY3P4090 | 39.5 | 0.9 | 5.0 | 3.4 | 1.91 | 2.9 | 0.06 |
| MS08HYS4028 | 46.5 | 0.28 | 4.8 | 34 | 24 | 4.2 | 0.08 |
| MS08HYS4040 | 46.5 | 0.4 | 5.1 | 16.4 | 12 | 4.2 | 0.08 |
| MS08HYS4060 | 46.5 | 0.6 | 5.1 | 8.2 | 5.6 | 4.2 | 0.08 |
| MS08HYS4090 | 46.5 | 0.9 | 5.7 | 3.7 | 2.4 | 4.2 | 0.08 |
FAQ's Fragen und Antworten rund um Hybrid-Schrittmotore
✅ Frage: Wofür sind Hybrid-Schrittmotoren geeignet?
✅ Antwort:
Unsere Hybrid-Schrittmotoren zeichnen sich durch hohe Präzision, einen besonders ruhigen Lauf und eine kompakte Bauform aus.
Sie sind ideal für Anwendungen, bei denen Bewegungen exakt und zuverlässig gesteuert werden müssen.
Typische Einsatzgrenzen gibt es kaum mehr – moderne Treibertechnologien, vielfältige Bauformen und die Möglichkeit, Schrittmotoren im Closed-Loop-Betrieb oder feldorientiert anzusteuern, eröffnen heute Anwendungsfelder, die früher klassischen BLDC-Motoren vorbehalten waren. Wer sich traut, entdeckt mit Schrittmotoren völlig neue Einsatzbereiche und Freiheitsgrade in der Antriebstechnik.
Da jede Anwendung einzigartig ist, passen wir unsere Motoren individuell an Ihre Anforderungen an – mechanisch, elektrisch und in der Bauform. Gemeinsam mit Ihnen entwickeln wir den optimalen Antrieb für Ihre Anwendung, abgestimmt auf Drehmoment, Platzbedarf und Einsatzbedingungen.
Kontaktieren Sie uns – wir finden gemeinsam den passenden Schrittmotor für Ihr Projekt.
