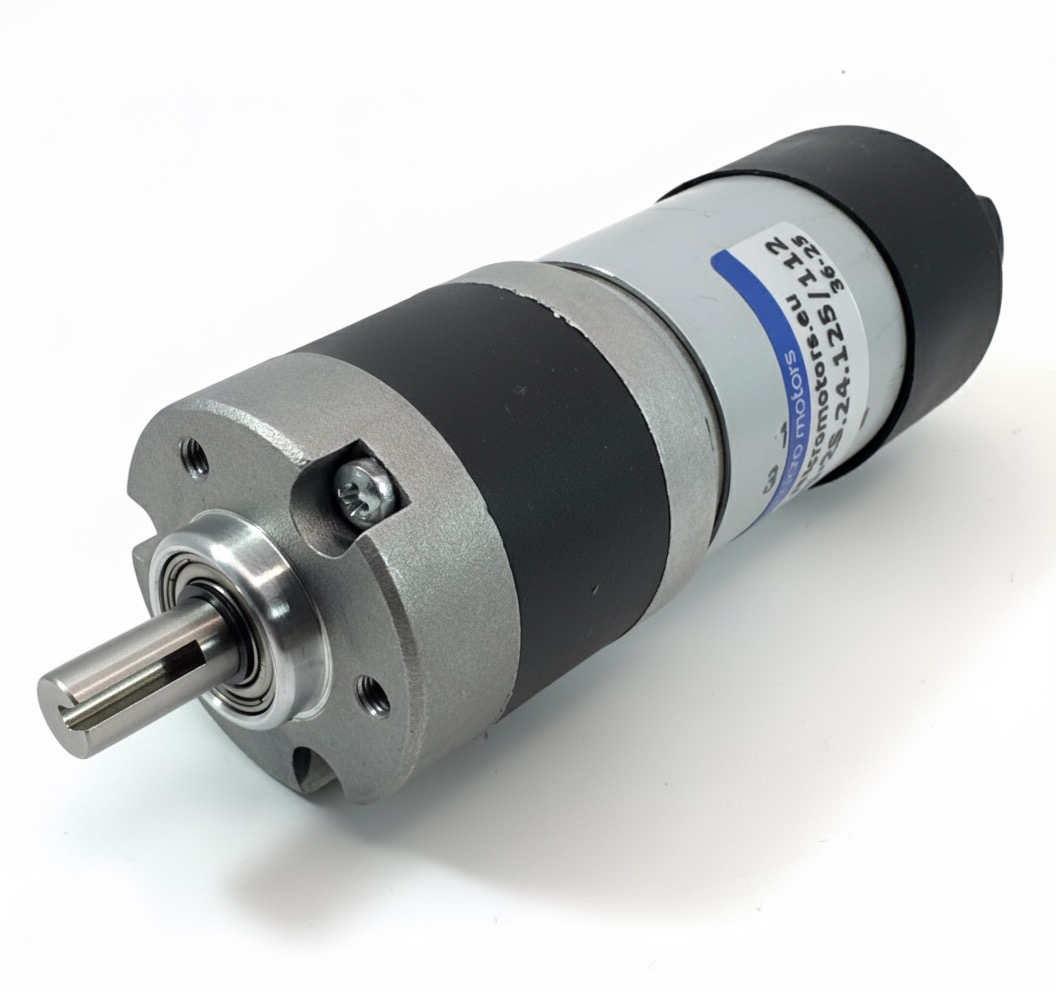

MicroMotors E192-Series
Kompakter DC-Motor mit Planetengetriebe Ø 40.5 mm
Kompakt - Kraftvoll - Langlebig
Made in Europe
Die MicroMotors E192-Serie ist robust, langlebig, vielseitig
Planetengetriebe
Radialast 200N
Axiallast 100N
Doppeltes Kugellager
Gewicht 385-480 gr.
Temp.-Bereich -20° - +60° C
Planetengetriebe
Radialast 200N
Axiallast 100N
Doppeltes Kugellager
Gewicht 385-480 gr.
Temp.-Bereich -20° - +60° C
elektrische Daten
12V und 24V DC Version
optional Encoder 2 x 3 Pulse
nominale Stromaufnahme 0.2 - 1.7 A
Entstörung VDR + Kondensator
optional ohne Entstörung (WOC)
elektrische Daten
12V und 24V DC Version
optional Encoder 2 x 3 Pulse
nominale Stromaufnahme 0.2 - 1.7 A
Entstörung VDR + Kondensator
optional ohne Entstörung (WOC)
elektrische Daten
Untersetzung von 3 - 625 : 1
max. Dauerdrehmoment 250 Ncm
Drehzahl 1100 - 6.2 rpm
elektrische Daten
Untersetzung von 3 - 625 : 1
max. Dauerdrehmoment 250 Ncm
Drehzahl 1100 - 6.2 rpm
Optionen
Optionen

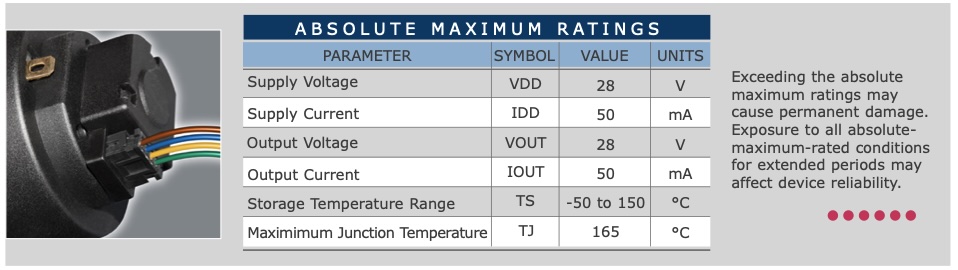

Hall-Effekt-Schalter
Unsere Hall-Effekt-Schalter sind temperaturstabile, robuste Sensoren für präzise und störsichere Schaltanwendungen (z. B. Drehzahl-, Positions- oder Näherungserfassung).
Jedes Bauteil integriert einen Spannungsregler, eine Temperaturkompensation, einen chopperstabilisierten Verstärker, einen Schmitt-Trigger und einen Open-Drain-MOSFET – alles auf einem Chip.
Der integrierte Regler ermöglicht den Betrieb mit 3,5 bis 24 V. Der Open-Drain-Ausgang kann bei geeignetem Pull-up bis zu 20 mA gegen Masse schalten; damit ist der direkte Einsatz mit bipolarer oder MOS-Logik möglich.
Beispiel von Sonderwellen für E192:
Der Motor ist mit Passfeder-Welle und anderen Sonderwellen lieferbar.

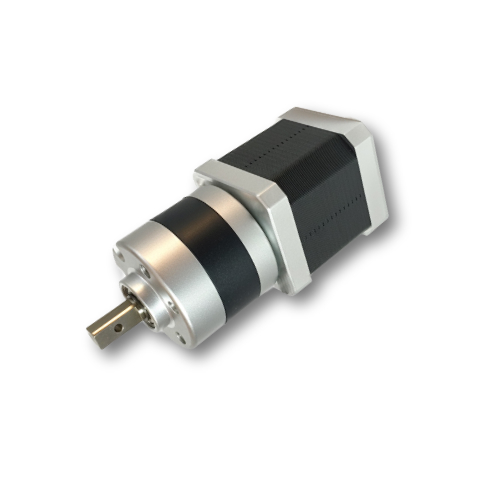

Beispiel: 192-Getriebe mit Hybrid-Schrittmotor
GAPDRIVES liefert Ihnen das 192-Getriebe in Kombination mit einem leistungsstarken Hybrid-Schrittmotor – maßgeschneidert für Ihre Anwendung.
Profitieren Sie von:
- Qualitäts-Schrittmotore aus dem Haus MOONS und SMOOTH
- mit flexibel wählbaren Motorströmen und Leistungen bei dem Motor
- unterschiedlichen Übersetzungen von 3:1 bis 625:1 für präzise Bewegungen
- kompakte, langlebige Bauweise
- kurzen Lieferzeiten
Ob für präzise Positionierung oder zuverlässigen Dauerbetrieb – mit GAPDRIVES entwickelt gemeinsam mit Ihnen den Antrieb für ihre Anwendung.
GAPDRIVES ....from concept to integration
Datenblätter des E192
Step Files des E192 in verschiedenen Längen.
MicroMotors E192 - Step-Files
- step E192-Ratio 3 5
- stp E192_Ratio-13to25
- stp E192_Ratio-49to125
- stp E192_Ratio-180to625
Download von ISO / REACH und RoHS
MicroMotors RoHS-Reach-ISO
Abmessungen der E192 Serie

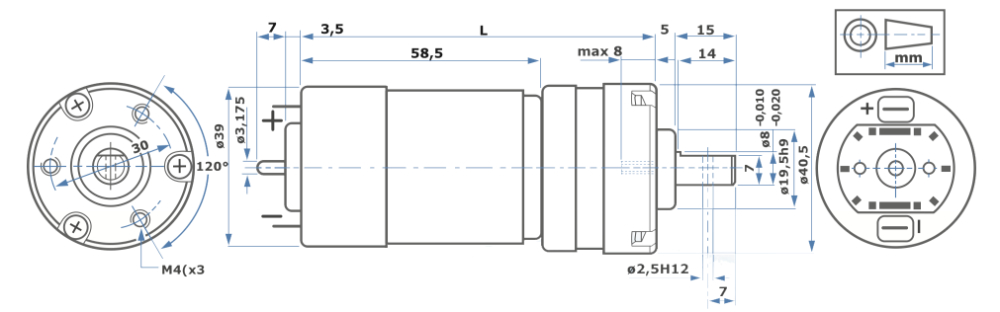

E192 ohne Encoder

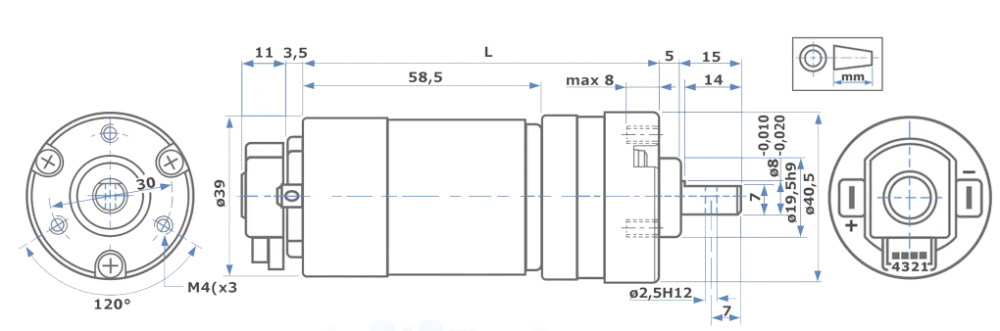

E192 mit Encoder 2x3 Pulse
Tragen sie die Werte in dem orangen Bereich ein und sortieren Sie nach VoltDrehzahlNcm ÜbersetzungTyp
| Type ohne Encoder | Type mit Encoder | Volt DC | Länge mm | Übersetzung i 1: | Dauermoment Ncm | Drezahl rpm Leerlauf | Drehzahl rpm Last | Stromaufnahme Leerlauf A | Stromaufnahme Last A | Watt |
|---|---|---|---|---|---|---|---|---|---|---|
| E192-12-3 | E192-2S-12-3 | 12 | 86 | 3.66 | 15 | 1100.0 | 700.0 | <0.4 | 1.7 | 20.4 |
| E192-24-3 | E192-2S-24-3 | 24 | 86 | 3.66 | 15 | 1100.0 | 770.0 | <0.2 | 0.96 | 23.0 |
| E192-12-5 | E192-2S-12-5 | 12 | 86 | 5.0 | 20 | 800.0 | 510.0 | <0.4 | 1.75 | 21.0 |
| E192-24-5 | E192-2S-24-5 | 24 | 86 | 5.0 | 20 | 830.0 | 575.0 | <0.2 | 0.95 | 22.8 |
| E192-12-13 | E192-2S-12-13 | 12 | 93 | 13.44 | 45 | 300.0 | 200.0 | <0.4 | 1.65 | 19.8 |
| E192-24-13 | E192-2S-24-13 | 24 | 93 | 13.44 | 45 | 300.0 | 225.0 | <0.2 | 0.85 | 20.4 |
| E192-12-18 | E192-2S-12-18 | 12 | 93 | 18.33 | 60 | 218.0 | 155.0 | <0.4 | 1.65 | 19.8 |
| E192-24-18 | E192-2S-24-18 | 24 | 93 | 18.33 | 60 | 226.0 | 170.0 | <0.2 | 0.84 | 20.2 |
| E192-12-25 | E192-2S-12-25 | 12 | 93 | 25.0 | 90 | 160.0 | 105.0 | <0.4 | 1.75 | 21.0 |
| E192-24-25 | E192-2S-24-25 | 24 | 93 | 25.0 | 90 | 166.0 | 118.0 | <0.2 | 0.88 | 21.1 |
| E192-12-49 | E192-2S-12-49 | 12 | 100 | 49.29 | 160 | 82.0 | 58.0 | <0.4 | 1.6 | 19.2 |
| E192-24-49 | E192-2S-24-49 | 24 | 100 | 49.29 | 160 | 82.0 | 60.0 | <0.2 | 0.85 | 20.4 |
| E192-12-67 | E192-2S-12-67 | 12 | 100 | 67.22 | 220 | 59.5 | 40.0 | <0.4 | 1.8 | 21.6 |
| E192-24-67 | E192-2S-24-67 | 24 | 100 | 67.22 | 220 | 61.5 | 45.0 | <0.2 | 0.88 | 21.1 |
| E192-12-91 | E192-2S-12-91 | 12 | 100 | 91.66 | 270 | 43.6 | 31.0 | <0.4 | 1.7 | 20.4 |
| E192-24-91 | E192-2S-24-91 | 24 | 100 | 91.66 | 270 | 45.0 | 34.0 | <0.2 | 0.85 | 20.4 |
| E192-12-125 | E192-2S-12-125 | 12 | 100 | 125.0 | 300 | 32.0 | 23.0 | <0.4 | 1.32 | 15.9 |
| E192-24-125 | E192-2S-24-125 | 24 | 100 | 125.0 | 300 | 33.0 | 26.0 | <0.2 | 0.64 | 15.4 |
| E192-12-180 | E192-2S-12-180 | 12 | 107 | 180.75 | 220 | 22.0 | 20.0 | <0.4 | 0.75 | 9.0 |
| E192-24-180 | E192-2S-24-180 | 24 | 107 | 180.75 | 220 | 22.0 | 20.0 | <0.2 | 0.42 | 10.1 |
| E192-12-246 | E192-2S-12-246 | 12 | 107 | 246.48 | 300 | 15.2 | 14.5 | <0.4 | 0.87 | 10.5 |
| E192-24-246 | E192-2S-24-246 | 24 | 107 | 246.48 | 300 | 16.8 | 15.0 | <0.2 | 0.43 | 10.3 |
| E192-12-336 | E192-2S-12-336 | 12 | 107 | 336.11 | 300 | 11.9 | 11.0 | <0.4 | 0.69 | 8.3 |
| E192-24-336 | E192-2S-24-336 | 24 | 107 | 336.11 | 300 | 12.3 | 11.5 | <0.2 | 0.34 | 8.2 |
| E192-12-458 | E192-2S-12-458 | 12 | 107 | 458.3 | 300 | 9.0 | 8.5 | <0.4 | 0.54 | 6.5 |
| E192-24-458 | E192-2S-24-458 | 24 | 107 | 458.3 | 300 | 9.5 | 9.0 | <0.2 | 0.28 | 6.7 |
| E192-12-625 | E192-2S-12-625 | 12 | 107 | 625.0 | 300 | 6.4 | 6.0 | <0.4 | 0.46 | 5.5 |
| E192-24-625 | E192-2S-24-625 | 24 | 107 | 625.0 | 300 | 6.6 | 6.2 | <0.2 | 0.23 | 5.5 |
✅ Antwort: Durch das robuste Kugellager und die hohe Belastbarkeit bei Axial- und Radialkräften eignet sich der Motor ideal für Pumpenanwendungen – insbesondere für Peristaltikpumpen sowie andere Dosier- oder Fördersysteme. Mit dem integrierten Encoder lässt sich die Formatverstellung in Verpackungsmaschinen äußerst kosteneffizient und zuverlässig realisieren. Der Encoder kann über einen schnellen Eingang ausgelesen werden und übernimmt präzise Positionsaufgaben im Zusammenspiel mit dem Motor. Der Motor ist zudem optimal geeignet zum Öffnen und Schließen von Hauben sowie zum Verriegeln von Klappen oder Abdeckungen. Sein widerstandsfähiges Planetengetriebe ermöglicht eine zuverlässige Übertragung hoher Kräfte auch unter Dauerbelastung.
