SMOOTH 25PM DLA Linearaktuator
PM-Linearaktuator Ø 25 mm
ungeführte Spindel / non-captive
flache Version mit geringer Bautiefe
verstärkte Version mit größeren Lager
max. 52 N Lineare Kraft
Auflösung von 0.0127 mm bis 0.1016 mm / Schritt
25 PM Linearaktuator - flexibel - preisgünstig - viele Bauformen
Bauform
non-captive Bauform
verstärkte Version verfügbar
Ø 25mm Durchmesser
Bauform
non-captive Bauform
verstärkte Version verfügbar
Ø 25mm Durchmesser
elektrische Daten
PM-Schrittmotor 7.5° / 15° Bipolar
15 / 73 Ohm bipolare Wicklung
160 / 330 mA Phasenstrom
elektrische Daten
PM-Schrittmotor 7.5° / 15° Bipolar
15 / 73 Ohm bipolare Wicklung
160 / 330 mA Phasenstrom
mechanische Daten
Auflösung 0.0127 - 0.1016 / Schritt
Spindellänge mach Kundenvorgabe
max. Linearforce 52 N
Temp.-Bereich -20 - 70° C
5.000.000 Zyklen Lebensdauer
mechanische Daten
Auflösung 0.0127 - 0.1016 / Schritt
Spindellänge mach Kundenvorgabe
max. Linearforce 52 N
Temp.-Bereich -20 - 70° C
5.000.000 Zyklen Lebensdauer
Optionen
Spezielle Tips auf Anfrage
Kabelkonfektionierung
lieferbar ohne FrontplatteOptionen
Spezielle Tips auf Anfrage
Kabelkonfektionierung
lieferbar ohne FrontplatteDatenblatt 25PM non-captive Smooth
STEP-Fille senden wir gerne auf Anfarge zu
Please select a Dropfiles content to activate the previewDownload Gesamtkatalog
SMOOTH Katalog

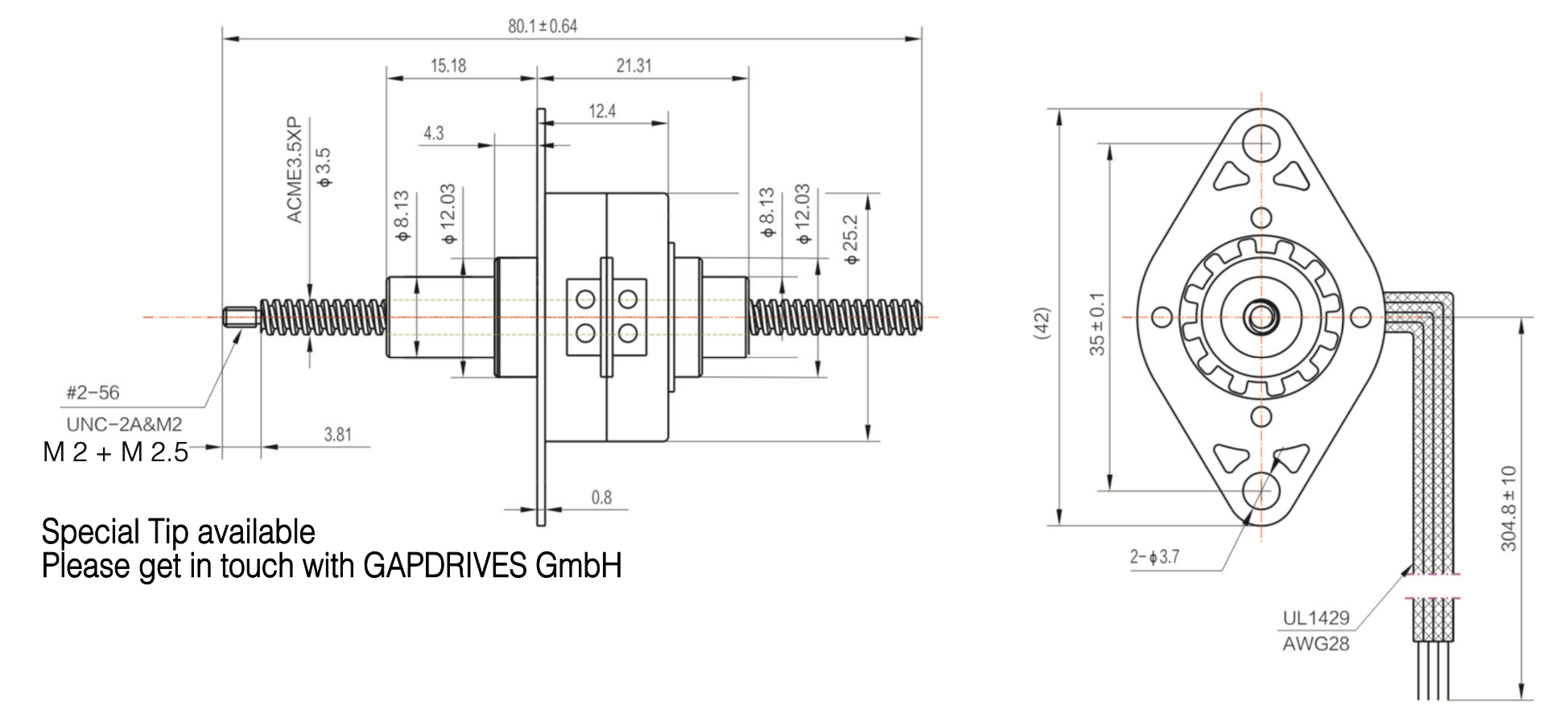

Abmessungen 25PM4XXX-Serie non-captive - verstärkte Version
SMOOTH Ø 25 mm DLA 25PM non-captive improved

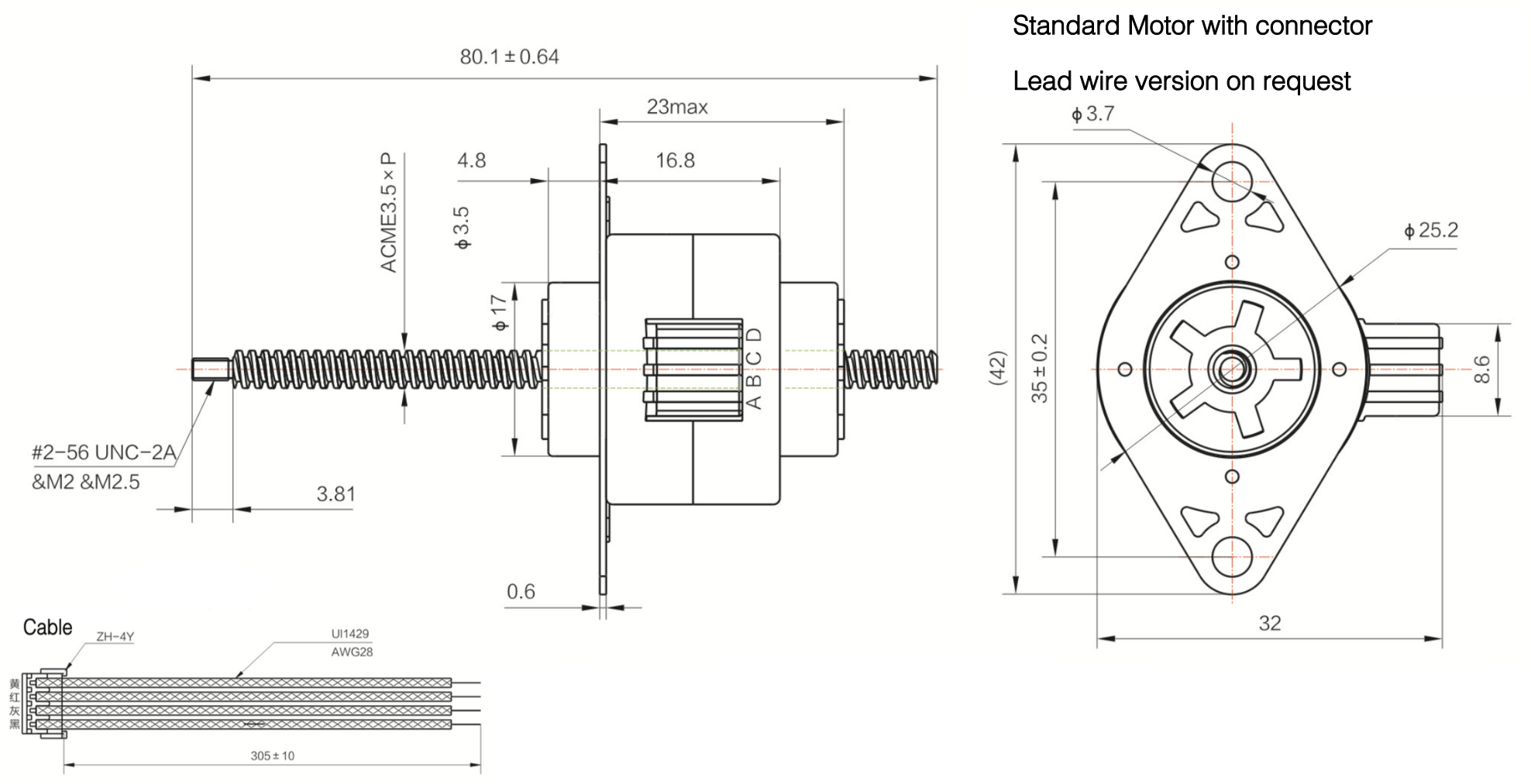

Abmessungen 25PM1XX /25PM2XX-Serie non-captive
SMOOTH Ø 25 mm DLA 25PM captive improved 15 - 25 - 32mm Hub
| Motor-Type non-captive | Spindel Länge mm | Schrittwinkel | Strom (mA) | Pitch Spindel (mm) | Auflösung/Step (mm) | Linear Kraft @100pps (N) | Ohm (Ω) | Kabel / Stecker Typ |
|---|---|---|---|---|---|---|---|---|
| 25PM101-T1 | 80.1 | 15 | 330 | 0,6096 | 0,0254 | 45 | 15 | Stecker |
| 25PM102-T1 | 80.1 | 15 | 330 | 1,2192 | 0,0508 | 38 | 15 | Stecker |
| 25PM103-T1 | 80.1 | 15 | 330 | 2,4384 | 0,1016 | 22 | 15 | Stecker |
| 25PM111-T1 | 80.1 | 15 | 160 | 0,6096 | 0,0254 | 45 | 73 | Stecker |
| 25PM112-T1 | 80.1 | 15 | 160 | 1,2192 | 0,0508 | 38 | 73 | Stecker |
| 25PM113-T1 | 80.1 | 15 | 160 | 2,4384 | 0,1016 | 22 | 73 | Stecker |
| 25PM201-T1 | 80.1 | 7,5 | 330 | 0,6096 | 0,0127 | 52 | 15 | Stecker |
| 25PM202-T1 | 80.1 | 7,5 | 330 | 1,2192 | 0,0254 | 45 | 15 | Stecker |
| 25PM203-T1 | 80.1 | 7,5 | 330 | 2,4384 | 0,0508 | 38 | 15 | Stecker |
| 25PM211-T1 | 80.1 | 7,5 | 140 | 0,6096 | 0,0127 | 52 | 84 | Stecker |
| 25PM212-T1 | 80.1 | 7,5 | 140 | 1,2192 | 0,0254 | 45 | 84 | Stecker |
| 25PM213-T1 | 80.1 | 7,5 | 140 | 2,4384 | 0,0508 | 38 | 84 | Stecker |
| 25PM401B-T1 | 80.1 | 7,5 | 340 | 0,6096 | 0,0127 | 53,6 | 14,8 | Kabel |
| 25PM402B-T1 | 80.1 | 7,5 | 340 | 1,2192 | 0,0254 | 40,2 | 14,8 | Kabel |
| 25PM403B-T1 | 80.1 | 7,5 | 340 | 2,4384 | 0,0508 | 22,2 | 14,8 | Kabel |
| 25PM404B-T1 | 80.1 | 7,5 | 340 | 4 | 0,0833 | 14,3 | 14,8 | Kabel |
| 25PM411B-T1 | 80.1 | 7,5 | 140 | 0,6096 | 0,0127 | 53,6 | 84 | Kabel |
| 25PM412B-T1 | 80.1 | 7,5 | 140 | 1,2192 | 0,0254 | 40,2 | 84 | Kabel |
| 25PM413B-T1 | 80.1 | 7,5 | 140 | 2,4384 | 0,0508 | 22,2 | 84 | Kabel |
| 25PM414B-T1 | 80.1 | 7,5 | 140 | 4 | 0,0833 | 14,3 | 84 | Kabel |
✅ Frage: Was ist die richtige Bezeichnung für den Antrieb und wofür steht DLA?
✅ Antwort: Die korrekte Bezeichnung lautet DLA – Digitaler Linearaktuator. Häufig wird fälschlicherweise von einem „Linearmotor“ gesprochen. Dieser Begriff ist jedoch technisch nicht korrekt: Ein klassischer Linearmotor erzeugt eine direkte lineare Bewegung durch elektromagnetische Felder – vergleichbar mit einem entfalteten Drehstrommotor, bei dem ein Läufer entlang eines Magnetfeldes verläuft.
Beim DLA hingegen wird die rotatorische Bewegung eines Schrittmotors über eine Spindelmechanik in eine lineare Bewegung umgesetzt. Es handelt sich also nicht um eine direkte lineare Kraftentwicklung durch Magnetfelder, sondern um eine präzise Umwandlung von Drehbewegung in Vorschub.
Das „digitale“ im Namen erklärt sich dadurch, dass der Vorschub der Spindel schrittweise erfolgt: Mit jedem einzelnen Schritt des Motors wird die Spindel um einen definierten Betrag bewegt. Diese quantisierte Bewegung erlaubt es, die lineare Positionierung sehr einfach digital über Steuerimpulse (0/1-Signale) anzusprechen und mit hoher Genauigkeit zu wiederholen.
✅ Antwort: Die korrekte Bezeichnung lautet DLA – Digitaler Linearaktuator. Häufig wird fälschlicherweise von einem „Linearmotor“ gesprochen. Dieser Begriff ist jedoch technisch nicht korrekt: Ein klassischer Linearmotor erzeugt eine direkte lineare Bewegung durch elektromagnetische Felder – vergleichbar mit einem entfalteten Drehstrommotor, bei dem ein Läufer entlang eines Magnetfeldes verläuft.
Beim DLA hingegen wird die rotatorische Bewegung eines Schrittmotors über eine Spindelmechanik in eine lineare Bewegung umgesetzt. Es handelt sich also nicht um eine direkte lineare Kraftentwicklung durch Magnetfelder, sondern um eine präzise Umwandlung von Drehbewegung in Vorschub.
Das „digitale“ im Namen erklärt sich dadurch, dass der Vorschub der Spindel schrittweise erfolgt: Mit jedem einzelnen Schritt des Motors wird die Spindel um einen definierten Betrag bewegt. Diese quantisierte Bewegung erlaubt es, die lineare Positionierung sehr einfach digital über Steuerimpulse (0/1-Signale) anzusprechen und mit hoher Genauigkeit zu wiederholen.
