MicroMotors L149-Serie
Kompakter DC-Motor mit Stirnradgetriebe Ø 27 mm
Kompakt - Kraftvoll - Langlebig
Made in Europe
Die MicroMotors L-Serie ist sehr kompakt, robust, langlebig
Stirnradgetriebe
Radialast 10N
Axiallast 5N
stabiles Wellen-Gleitlager
Gewicht 55 gr.
Temp.-Bereich -20° - +60° C
Stirnradgetriebe
Radialast 10N
Axiallast 5N
stabiles Wellen-Gleitlager
Gewicht 55 gr.
Temp.-Bereich -20° - +60° C
elektrische Daten
4.5 / 6 V und 12V DC Version
hochwertige Metall Bürsten
optional Encoder 2 x 3 Pulse
nominale Stromaufnahme 20 - 100mA
Entstörung VDR am Kollektor
elektrische Daten
4.5 / 6 V und 12V DC Version
hochwertige Metall Bürsten
optional Encoder 2 x 3 Pulse
nominale Stromaufnahme 20 - 100mA
Entstörung VDR am Kollektor
mechanische Daten
Untersetzung von 10 - 392 : 1
max. Dauerdrehmoment 20 Ncm
Drehzahl 5 - 255 rpm
mechanische Daten
Untersetzung von 10 - 392 : 1
max. Dauerdrehmoment 20 Ncm
Drehzahl 5 - 255 rpm
Optionen
Sonderwelle auf Anfrage
mit Encoder lieferbar
Getriebe mit Schrittmotor lieferbar
Optionen
Sonderwelle auf Anfrage
mit Encoder lieferbar
Getriebe mit Schrittmotor lieferbar
Hall-Effekt-Schalter
Unsere Hall-Effekt-Schalter sind temperaturstabile, robuste Sensoren für präzise und störsichere Schaltanwendungen (z. B. Drehzahl-, Positions- oder Näherungserfassung).
Jedes Bauteil integriert einen Spannungsregler, eine Temperaturkompensation, einen chopperstabilisierten Verstärker, einen Schmitt-Trigger und einen Open-Drain-MOSFET – alles auf einem Chip.
Der integrierte Regler ermöglicht den Betrieb mit 3,5 bis 24 V. Der Open-Drain-Ausgang kann bei geeignetem Pull-up bis zu 20 mA gegen Masse schalten; damit ist der direkte Einsatz mit bipolarer oder MOS-Logik möglich.
SM155 / SM 149 Schrittmotor mit Stirnradgetriebe
Hohes Drehmoment – Leise – Kompakt
Der Getriebeschrittmotor bietet präzise Bewegung, hohe Zuverlässigkeit und vielseitige Einsatzmöglichkeiten.
Highlights
Schrittwinkel: 7,5° (Vollschritt)
Hoher Drehmomentbereich: bis 400 mNm
Kompakte Länge
Geräuscharm & langlebig
Übersetzungen: 10 - 90:1
Ideal für Automatisierung, Medizintechnik, Präzisionsmechanik & Pumpenantrieb
Datenblätter des L149
Step Files des L149 mit und ohne Encoder als ZIP File alle Baulängen
Download von ISO / REACH und RoHS
MicroMotors RoHS-Reach-ISO
Abmessungen der L149 Serie

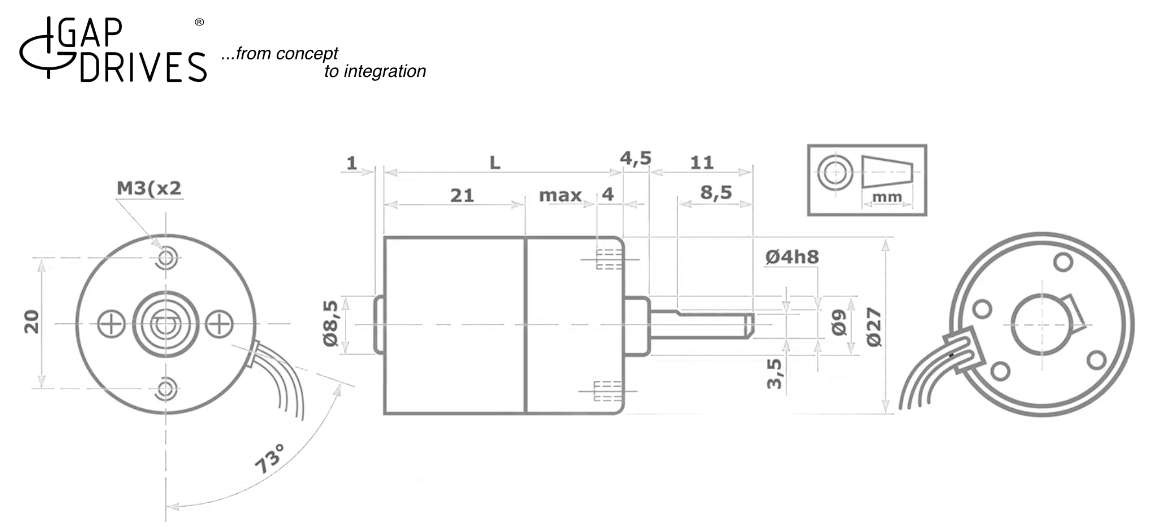

MicroMotors L149 ohne Encoder

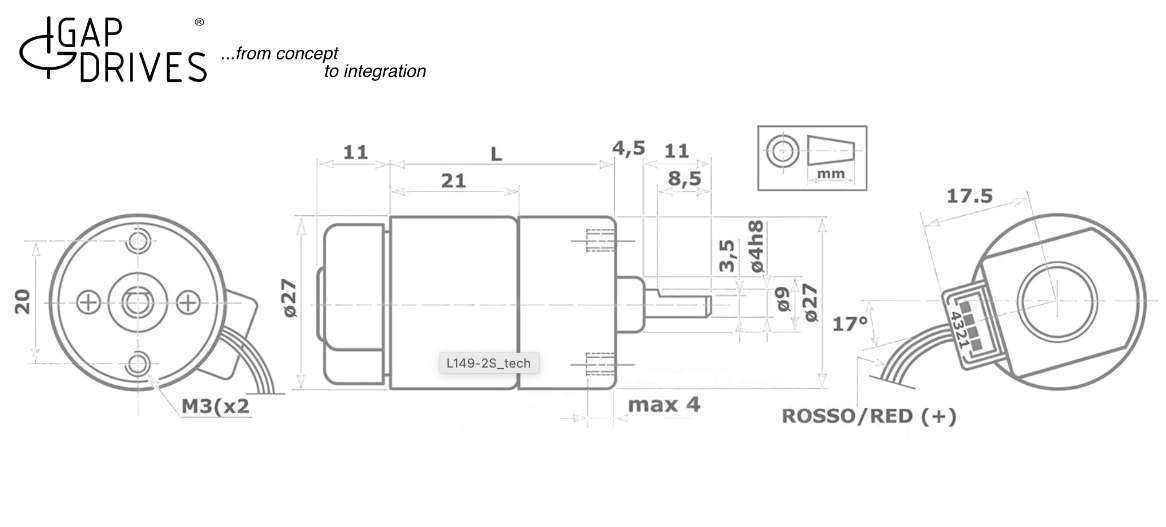

MicroMotors L149-2S mit Encoder 2x3 Pulse
Tragen sie die Werte in dem orangen Bereich ein und sortieren Sie nach VoltDrehzahlNcm ÜbersetzungTyp
| Type ohne Encoder | Type mit Encoder | Volt DC | Länge mm | Übersetzung i 1: | Dauermoment Ncm | Drehzahl rpm Leerlauf | Drehzahl rpm Last | Stromaufnahme Leerlauf A | Stromaufnahme Last A | Watt |
|---|---|---|---|---|---|---|---|---|---|---|
| L149-4-10 | L149-2S-4-10 | 4 | 36 | 10 | 1,5 | 255 | 165 | <35 | 100 | 0,5 |
| L149-6-10 | L149-2S-6-10 | 6 | 36 | 10 | 1,5 | 215 | 120 | <30 | 85 | 0,5 |
| L149-12-10 | L149-2S-12-10 | 12 | 36 | 10 | 1,5 | 255 | 165 | <20 | 50 | 0,6 |
| L149-4-20 | L149-2S-4-20 | 4 | 36 | 20,8 | 2,5 | 125 | 80 | <35 | 100 | 0,5 |
| L149-6-20 | L149-2S-6-20 | 6 | 36 | 20,8 | 2,5 | 105 | 60 | <30 | 85 | 0,5 |
| L149-12-20 | L149-2S-12-20 | 12 | 36 | 20,8 | 2,5 | 125 | 80 | <20 | 50 | 0,6 |
| L149-4-43 | L149-2S-4-43 | 4 | 41 | 43,3 | 3,8 | 60 | 40 | <35 | 100 | 0,5 |
| L149-6-43 | L149-2S-6-43 | 6 | 41 | 43,3 | 3,8 | 52 | 32 | <30 | 85 | 0,5 |
| L149-12-43 | L149-2S-12-43 | 12 | 41 | 43,3 | 3,8 | 60 | 40 | <20 | 50 | 0,6 |
| L149-4-90 | L149-2S-4-90 | 4 | 41 | 90,3 | 8 | 30 | 18 | <35 | 100 | 0,5 |
| L149-6-90 | L149-2S-6-90 | 6 | 41 | 90,3 | 8 | 25 | 13 | <30 | 85 | 0,5 |
| L149-12-90 | L149-2S-12-90 | 12 | 41 | 90,3 | 8 | 30 | 18 | <20 | 50 | 0,6 |
| L149-4-188 | L149-2S-4-188 | 4 | 46 | 188 | 14 | 14 | 9 | <35 | 100 | 0,5 |
| L149-6-188 | L149-2S-6-188 | 6 | 46 | 188 | 14 | 12 | 7 | <30 | 85 | 0,5 |
| L149-12-188 | L149-2S-12-188 | 12 | 46 | 188 | 14 | 14 | 9 | <20 | 50 | 0,6 |
| L149-4-391 | L149-2S-4-391 | 4 | 46 | 391,8 | 20 | 7 | 5 | <35 | 90 | 0,4 |
| L149-6-391 | L149-2S-6-391 | 6 | 46 | 391,8 | 20 | 6 | 4 | <30 | 75 | 0,5 |
| L149-12-391 | L149-2S-12-391 | 12 | 46 | 391,8 | 20 | 7 | 5 | <20 | 45 | 0,5 |
✅ Antwort: Durch das robuste Kugellager und die hohe Belastbarkeit bei Axial- und Radialkräften eignet sich der Motor ideal für Pumpenanwendungen – insbesondere für Peristaltikpumpen sowie andere Dosier- oder Fördersysteme. Mit dem integrierten Encoder lässt sich die Formatverstellung in Verpackungsmaschinen äußerst kosteneffizient und zuverlässig realisieren. Der Encoder kann über einen schnellen Eingang ausgelesen werden und übernimmt präzise Positionsaufgaben im Zusammenspiel mit dem Motor. Der Motor ist zudem optimal geeignet zum Öffnen und Schließen von Hauben sowie zum Verriegeln von Klappen oder Abdeckungen. Sein widerstandsfähiges Planetengetriebe ermöglicht eine zuverlässige Übertragung hoher Kräfte auch unter Dauerbelastung.
