Ø 25 mm PM DLA SMOOTH captiver Linearaktuator
Der captive Linearaktuator PM DLA Ø 25 mm von SMOOTH ist ein kompakter, hochpräziser PM-Schrittmotor mit geführter Spindel (captive Bauform).
Die flache Version überzeugt durch ihre geringe Bautiefe, während die verstärkte Ausführung mit sternförmiger Führung maximale Stabilität bei dynamischen Anwendungen bietet.
Dank hochwertiger Kugellager und einer Auflösung von 0,0127 mm bis 0,1016 mm pro Schritt ermöglicht dieser Linearaktuator präzise Positionierungen und zuverlässige Linearbewegungen.
Ideal für Dosiertechnik, Verriegelungen , Pumpentechnik sowie in optische Anwendungen.
25 PM Linearaktuator - flexibel - preisgünstig - viele Bauformen
Bauform
captive Bauform
verstärkte Version verfügbar
Ø 25mm Durchmesser
Bauform
captive Bauform
verstärkte Version verfügbar
Ø 25mm Durchmesser
elektrische Daten
PM-Schrittmotor 7.5° / 15° Bipolar
14.8 - 73 Ohm bipolare Wicklung
160 / 330 mA Phasenstrom
elektrische Daten
PM-Schrittmotor 7.5° / 15° Bipolar
14.8 - 73 Ohm bipolare Wicklung
160 / 330 mA Phasenstrom
mechanische Daten
Auflösung 0.0127 - 0.1016 / Schritt
Hub captive 13 / 15 / 25 / 32 mm
max. Linearforce 52 N
Temp.-Bereich -20 - 70° C
5.000.000 Zyklen Lebensdauer
mechanische Daten
Auflösung 0.0127 - 0.1016 / Schritt
Hub captive 13 / 15 / 25 / 32 mm
max. Linearforce 52 N
Temp.-Bereich -20 - 70° C
5.000.000 Zyklen Lebensdauer
Optionen
Sonderwelle auf Anfrage
Kabelkonfektionierung
lieferbar ohne FrontplatteOptionen
Sonderwelle auf Anfrage
Kabelkonfektionierung
lieferbar ohne FrontplatteDatenblatt 25PM Smooth
STEP-Fille senden wir gerne auf Anfarge zu
Please select a Dropfiles content to activate the previewDownload Gesamtkatalog

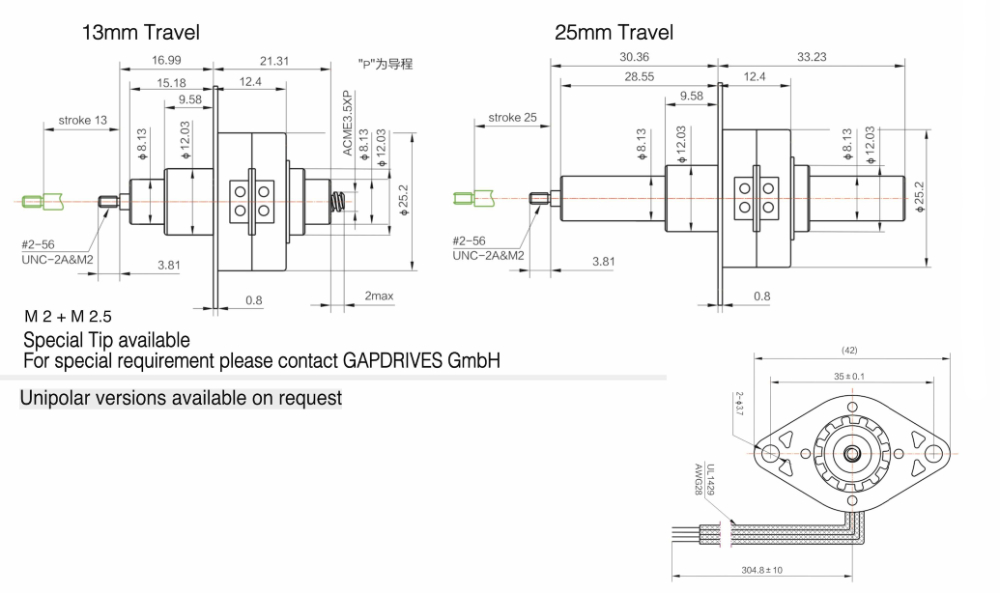

Abmessungen 25PM captive - standard Version
SMOOTH Ø 25 mm DLA 25PM captive standard 13 und 25 mm Hub
Abmessungen 25PM captive - verstärkte Version
SMOOTH Ø 25 mm DLA 25PM captive improved 15 - 25 - 32mm Hub
25PM2XX und 25PM1XX verstärkte Version mit sternförmiger Spindel.
| Motor-Type captive 15 mm Hub | Motor Typ captive 23 mm Hub | Motor-Typ captive 32mm Hub | Scrittwinkel | Strom (mA) | Pitch Spindel (mm) | Auflösung/Step (mm) | Linear Kraft @100pps (N) | Ohm (Ω) |
|---|---|---|---|---|---|---|---|---|
| 25PM101-D15 | 25PM101-D25 | 25PM101-D32 | 15 | 330 | 0,6096 | 0,0254 | 45 | 15 |
| 25PM102-D15 | 25PM102-D25 | 25PM102-D32 | 15 | 330 | 1,2192 | 0,0508 | 38 | 15 |
| 25PM103-D15 | 25PM103-D25 | 25PM103-D32 | 15 | 330 | 2,4384 | 0,1016 | 22 | 15 |
| 25PM111-D15 | 25PM111-D25 | 25PM111-D32 | 15 | 160 | 0,6096 | 0,0254 | 45 | 73 |
| 25PM112-D15 | 25PM112-D25 | 25PM112-D32 | 15 | 160 | 1,2192 | 0,0508 | 38 | 73 |
| 25PM113-D15 | 25PM113-D25 | 25PM113-D32 | 15 | 160 | 2,4384 | 0,1016 | 22 | 73 |
| 25PM201-D15 | 25PM201-D25 | 25PM201-D32 | 7,5 | 330 | 0,6096 | 0,0127 | 52 | 15 |
| 25PM202-D15 | 25PM202-D25 | 25PM202-D32 | 7,5 | 330 | 1,2192 | 0,0254 | 45 | 15 |
| 25PM203-D15 | 25PM203-D25 | 25PM203-D32 | 7,5 | 330 | 2,4384 | 0,0508 | 38 | 15 |
| 25PM211-D15 | 25PM211-D25 | 25PM211-D32 | 7,5 | 140 | 0,6096 | 0,0127 | 52 | 84 |
| 25PM212-D15 | 25PM212-D25 | 25PM212-D32 | 7,5 | 140 | 1,2192 | 0,0254 | 45 | 84 |
| 25PM213-D15 | 25PM213-D25 | 25PM213-D32 | 7,5 | 140 | 2,4384 | 0,0508 | 38 | 84 |
25PM4XX und 25PM3XX flache Bauform.
| Motor-Typ captive 13 mm Hub | Motor-Typ captive 25 mm Hub | Motor Typ captive 31 mm Hub | Scrittwinkel | Strom (mA) | Pitch Spindel (mm) | Auflösung/Step (mm) | Linear Kraft @100pps (N) | Ohm (Ω) |
|---|---|---|---|---|---|---|---|---|
| 25PM401B-D13 | 25PM401B-D25 | 7,5 | 340 | 0,6096 | 0,0127 | 53,6 | 14,8 | |
| 25PM402B-D13 | 25PM402B-D25 | 7,5 | 340 | 1,2192 | 0,0254 | 40,2 | 14,8 | |
| 25PM403B-D13 | 25PM403B-D25 | 7,5 | 340 | 2,4384 | 0,0508 | 22,2 | 14,8 | |
| 25PM404B-D13 | 25PM404B-D25 | 7,5 | 340 | 4 | 0,0833 | 14,3 | 14,8 | |
| 25PM411B-D13 | 25PM411B-D25 | 7,5 | 140 | 0,6096 | 0,0127 | 53,6 | 84 | |
| 25PM412B-D13 | 25PM412B-D25 | 7,5 | 140 | 1,2192 | 0,0254 | 40,2 | 84 | |
| 25PM413B-D13 | 25PM413B-D25 | 7,5 | 140 | 2,4384 | 0,0508 | 22,2 | 84 | |
| 25PM414B-D13 | 25PM414B-D25 | 7,5 | 140 | 4 | 0,0833 | 14,3 | 84 | |
| 25PM301-D31 | 7,5 | 340 | 0,6096 | 0,0127 | 44 | 14,8 | ||
| 25PM302-D31 | 7,5 | 340 | 1,2192 | 0,0254 | 33 | 14,8 | ||
| 25PM303-D31 | 7,5 | 340 | 2,4384 | 0,0508 | 21 | 14,8 | ||
| 25PM311-D31 | 7,5 | 160 | 0,6096 | 0,0127 | 44 | 84 | ||
| 25PM312-D31 | 7,5 | 160 | 1,2192 | 0,0254 | 33 | 84 | ||
| 25PM313-D31 | 7,5 | 160 | 2,4384 | 0,0508 | 21 | 84 |
✅ Antwort: Die korrekte Bezeichnung lautet DLA – Digitaler Linearaktuator. Häufig wird fälschlicherweise von einem „Linearmotor“ gesprochen. Dieser Begriff ist jedoch technisch nicht korrekt: Ein klassischer Linearmotor erzeugt eine direkte lineare Bewegung durch elektromagnetische Felder – vergleichbar mit einem entfalteten Drehstrommotor, bei dem ein Läufer entlang eines Magnetfeldes verläuft.
Beim DLA hingegen wird die rotatorische Bewegung eines Schrittmotors über eine Spindelmechanik in eine lineare Bewegung umgesetzt. Es handelt sich also nicht um eine direkte lineare Kraftentwicklung durch Magnetfelder, sondern um eine präzise Umwandlung von Drehbewegung in Vorschub.
Das „digitale“ im Namen erklärt sich dadurch, dass der Vorschub der Spindel schrittweise erfolgt: Mit jedem einzelnen Schritt des Motors wird die Spindel um einen definierten Betrag bewegt. Diese quantisierte Bewegung erlaubt es, die lineare Positionierung sehr einfach digital über Steuerimpulse (0/1-Signale) anzusprechen und mit hoher Genauigkeit zu wiederholen.
