Hybrid-Schrittmotor NEMA 8 20x20mm
NEMA8 - 20x20mm Hybrid Schrittmotor
Der Hybrid-Schrittmotor NEMA 8 (20×20 mm) der MOONS' MS08HY-Serie überzeugt durch kompakte Bauweise und hohes Haltemoment bis 57 mNm – zuverlässig, leise und hochpräzise.
Ideal für Anwendungen mit präziser Positionierung in der Medizintechnik, Robotik und Analysegeräten.
GAPDRIVES GmbH liefert diesen Motor in verschiedenen Längen und optional mit Encoder oder Planetengetriebe
MOONS Nmea 8 Hybrid-Schrittmotor - zuverlässig, hochgenau, langlebig
mechanische Daten
20x20mm Länge 20 - 45mm
max.Dauerdrehmoment 4.3 Ncm
Drehzahlen bis zu 2000 rpm
Welle mit Kugellager
mechanische Daten
20x20mm Länge 20 - 45mm
max.Dauerdrehmoment 4.3 Ncm
Drehzahlen bis zu 2000 rpm
Welle mit Kugellager
elektrische Daten
Hybrid-Schrittmotor 1.8 ° Bipolar
Dauerstrom 200 - 1.000 mA
2.3 - 45 Ohm / 2.5 - 21 mH
Wicklungsanpassung möglich
Geeignet für alle gängigen Treiber
elektrische Daten
Hybrid-Schrittmotor 1.8 ° Bipolar
Dauerstrom 200 - 1.000 mA
2.3 - 45 Ohm / 2.5 - 21 mH
Wicklungsanpassung möglich
Geeignet für alle gängigen Treiber
Optionen
mit Getriebe lieferbar
Kabelkonfektion
Optionen
mit Getriebe lieferbar
Kabelkonfektion
Produkt: Optischer oder induktiver Drehgeber
Typ: HS20A / Sondertyp
Auflösung: 1000 Impulse pro Umdrehung (P/R) andere Auflösungen auf Anfrage
Signal: A, B, Z
Betriebsspannung: 4,5 – 5,5 VDC
Eingangsstrom: max. 60 mA
Ansprechfrequenz: 220 kHz
Betriebstemperatur: –20 °C bis +85 °C
Motor mit Encoder und Getriebe

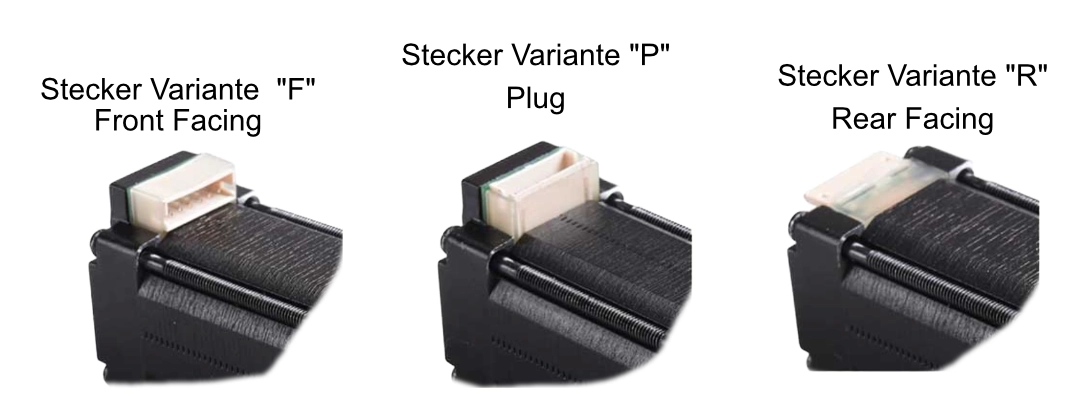

Steckervarianten am Motor des Nema 8

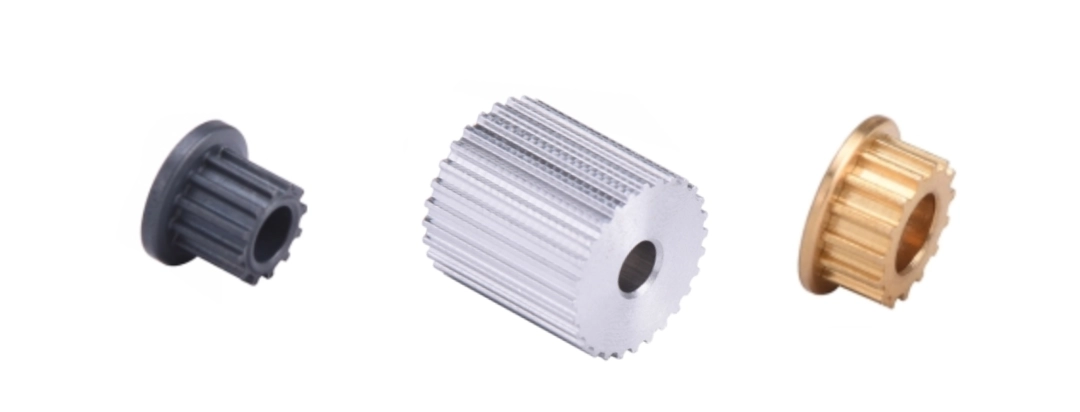

Motor lieferbar mit Getriebe, aber auch mit Ritzel MXL oder S3M
Auch Sonderverzahnung und Sonderritzel auf Anfrage möglich.
Datenblatt Nema 8 Hybrid-Stepper
CAD-File Nema 8 STP-File
Nema 8 STP-Files
- step Nema 8 Hybrid 46.5mm
- step Nema 8 Hybrid 29.5mm
- step Nema 8 Hybrid 39mm
Gesamtkataloge
Please select a Dropfiles content to activate the previewAbmessungen Nema 8 20x20mm Motor
Nema 8 20x20 mm Hybrid-Schrittmotor

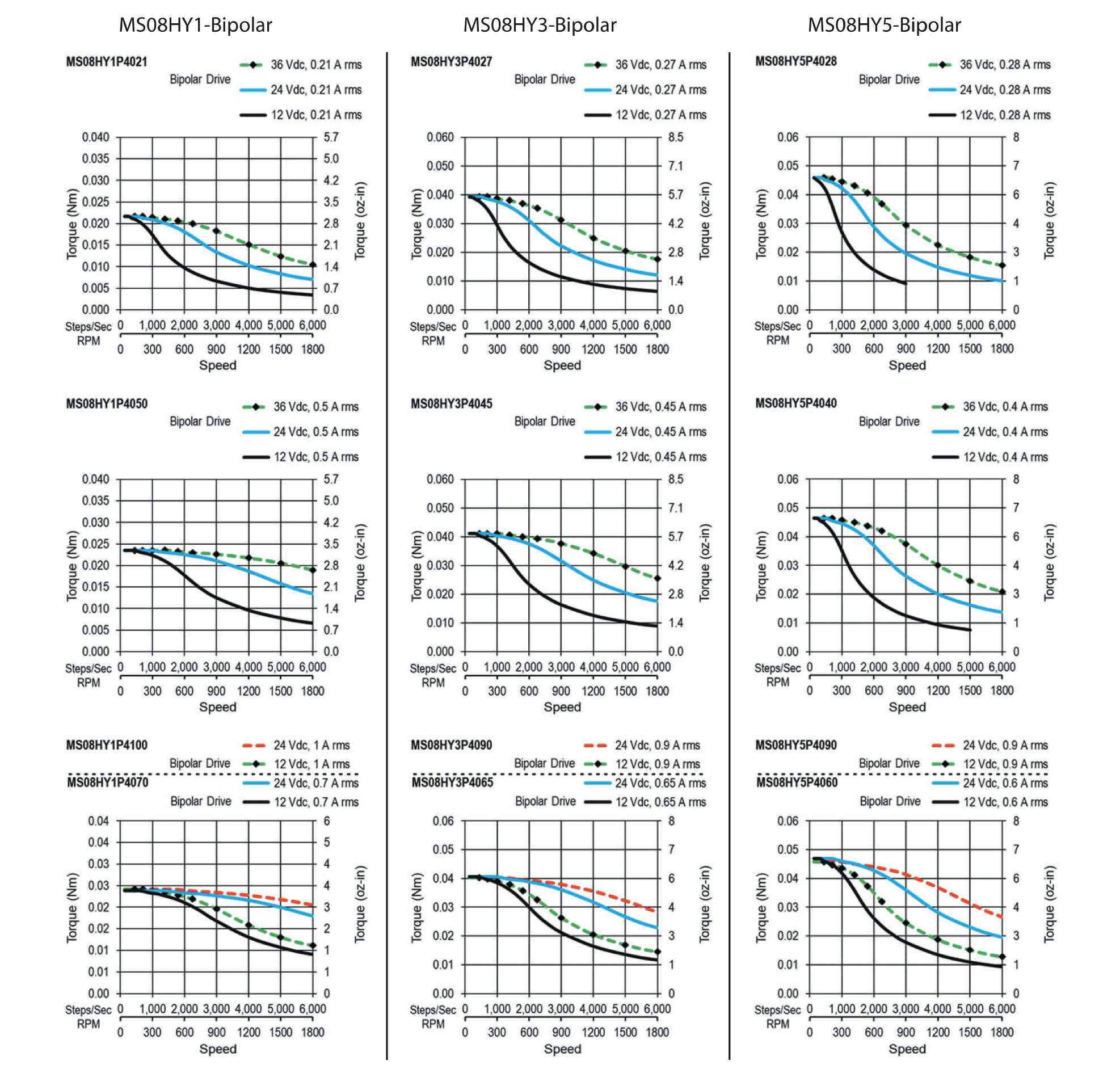

Drehmoment-Kennlinien Nema 8 20x20mm Motor
Kennlinie 20x20 mm Hybrid-Schrittmotor
| Type | Laenge mm | Current A | Haltemoment Ncm | Widerstand Ohm | Induktivitaet mH | Rotortraegheit g.cm2 | Gewicht kg |
|---|---|---|---|---|---|---|---|
| MS08HY1P4021 | 29.5 | 0.21 | 2.8 | 45 | 21 | 1.6 | 0.04 |
| MS08HY1P4050 | 29.5 | 0.5 | 3.0 | 8.8 | 4.7 | 1.6 | 0.04 |
| MS08HY1P4070 | 29.5 | 0.7 | 3.0 | 4.5 | 2.3 | 1.6 | 0.04 |
| MS08HY1P4100 | 29.5 | 1.0 | 3.2 | 2.3 | 1.17 | 1.6 | 0.04 |
| MS08HY3P4027 | 39.5 | 0.27 | 4.8 | 35 | 18.8 | 2.9 | 0.06 |
| MS08HY3P4045 | 39.5 | 0.45 | 5.0 | 13.1 | 7.6 | 2.9 | 0.06 |
| MS08HY3P4065 | 39.5 | 0.6 | 5.0 | 6.7 | 3.6 | 2.9 | 0.06 |
| MS08HY3P4090 | 39.5 | 0.9 | 5.0 | 3.4 | 1.91 | 2.9 | 0.06 |
| MS08HYS4028 | 46.5 | 0.28 | 4.8 | 34 | 24 | 4.2 | 0.08 |
| MS08HYS4040 | 46.5 | 0.4 | 5.1 | 16.4 | 12 | 4.2 | 0.08 |
| MS08HYS4060 | 46.5 | 0.6 | 5.1 | 8.2 | 5.6 | 4.2 | 0.08 |
| MS08HYS4090 | 46.5 | 0.9 | 5.7 | 3.7 | 2.4 | 4.2 | 0.08 |
FAQ's Fragen und Antworten rund um Hybrid-Schrittmotore
✅ Frage: Wofür sind Hybrid-Schrittmotoren geeignet?
✅ Antwort:
Unsere Hybrid-Schrittmotoren zeichnen sich durch hohe Präzision, einen besonders ruhigen Lauf und eine kompakte Bauform aus.
Sie sind ideal für Anwendungen, bei denen Bewegungen exakt und zuverlässig gesteuert werden müssen.
Typische Einsatzgrenzen gibt es kaum mehr – moderne Treibertechnologien, vielfältige Bauformen und die Möglichkeit, Schrittmotoren im Closed-Loop-Betrieb oder feldorientiert anzusteuern, eröffnen heute Anwendungsfelder, die früher klassischen BLDC-Motoren vorbehalten waren. Wer sich traut, entdeckt mit Schrittmotoren völlig neue Einsatzbereiche und Freiheitsgrade in der Antriebstechnik.
Da jede Anwendung einzigartig ist, passen wir unsere Motoren individuell an Ihre Anforderungen an – mechanisch, elektrisch und in der Bauform. Gemeinsam mit Ihnen entwickeln wir den optimalen Antrieb für Ihre Anwendung, abgestimmt auf Drehmoment, Platzbedarf und Einsatzbedingungen.
Kontaktieren Sie uns – wir finden gemeinsam den passenden Schrittmotor für Ihr Projekt.
