Hybrid-Schrittmotoren in allen NEMA-Größen 2 Phasen 3 Phasen 5 Phasen
– zuverlässig und flexibel
Unsere Hybrid-Schrittmotoren sind präzise, robust und vielseitig einsetzbar. Erhältlich in allen NEMA-Größen von 6 (14x14mm) bis 34 (86x86mm) in 2 Phasen, 3 Phasen und 5 Phasen Anschlüsse überzeugen sie durch hohe Laufruhe und Anpassungsfähigkeit. In Auflösungen von 1.8° 1.2° 0.9 ° und 0.72° Vollschritt.
Wicklung, Welle oder Anschluss lassen sich individuell konfigurieren.
Mit unseren langjährigen Partnern Moons` und Smooth, garantieren wir zuverlässige Qualität und langfristige Lieferverfügbarkeit und individuelle Anpassung an Ihre Anwendung.
LINK | Bild | Phasen | Bez. / Typ | Nema | Abmessung mm | Länge mm | Haltemoment Ncm | Schrittwinkel ° | Phasenstrom A |
|---|---|---|---|---|---|---|---|---|---|
 | 2 | 6HY101-2 | 6 | 14x14 | 30 | 0.63 | 1.8 | 0.3 | |

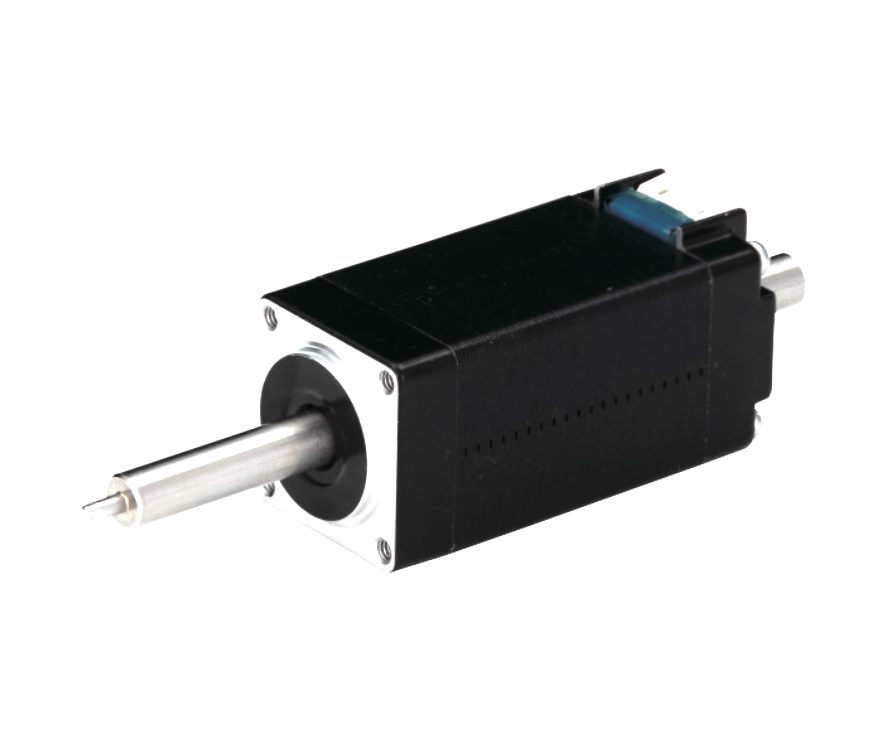

2 | MS8-Serie MOONS | 8 | 20x20 | 20 - 46.5 | 2.8 - 5.7 | 1.8 | 0.2 - 1 | ||
 | 2 | MS10-Serie MOONS High-Torque | 10 | 20x20 | 23.5 - 33 | 4.5 - 9.6 | 1.8 | 0.25 - 1 | |
 | 2 | MS11-Serie MOONS | 11 | 28x28 | 32 - 52 | 9 - 16 | 1.8 | 0.24 - 1.5 | |
 | 2 | MS14-Serie MOONS | 14 | 35x35 | 27 - 55.5 | 9 - 16 | 0.9 / 1.8 | 0.26 - 2 | |
 | 2 | MS16-Serie MOONS | 16 | 39x39 | 20.8 - 33 | 10 - 27 | 1.8 | 0.27 - 1.5 | |

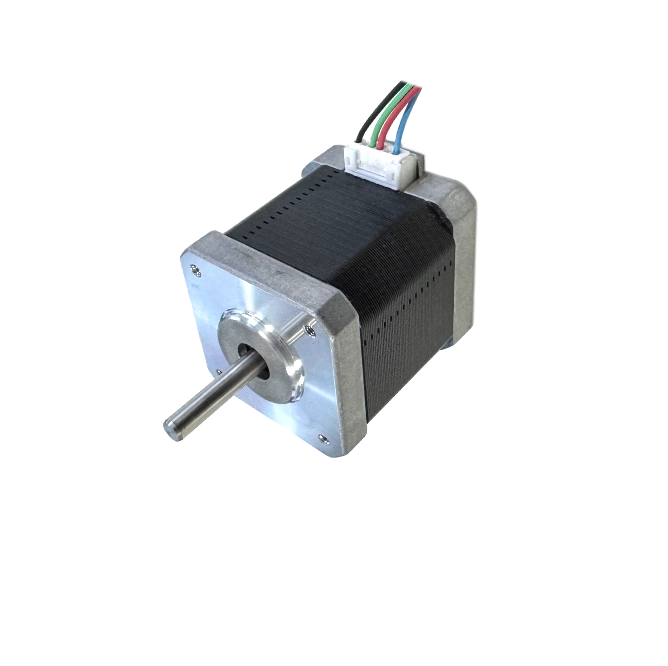

2 | MS17-Serie MOONS Low Noise UL-Recognized File | 17 | 42x42 | 34.3 - 48.3 | 31 - 56 | 0.9 | 0.4 - 2 | ||
2 | MS17-Serie MOONS High-Torque UL-Recognized File | 17 | 42x42 | 25.3 - 62.8 | 20 - 83 | 1.8 | 0.27 - 2 | ||
 | 2 | MS20-Serie MOONS | 20 | 50x50 | 40.3 - 56.3 | 10 - 27 | 1.8 | 1 - 3 | |
 | 2 | 23HY-Serie SMOOTH Low Vibration | 23 | Ø 57 | 52 - 86 | 70 - 200 | 1.8 | 1.2 - 2.5 | |
 | 2 | MS23-Serie MOONS 23HD Serie SMOOTH High Torque | 23 | 56x56 | 39 - 112 | 160 - 320 | 1.8 | 1 - 5.5 | |
 | 2 | MS23HA MOONS Octagonal High Power | 23 | 56x56 | 51.85 | 59 - 230 | 1.8 | 1 - 5.5 | |
| 2 | MS23-Serie MOONS Low-Noise Hohe Genauigkeit | 23 | 56x56 | 39 - 77 | 70 - 230 | 0.9 | 1 - 5 | |
 | 2 | MS24-Serie MOONS 24HD-Serie SMOOTH High-Torque | 24 | 60x60 | 46 - 87 | 128 - 320 | 1.8 | 0.27 - 1.5 | |
 | 2 | ML34-Serie MOONS 34HD-Serie SMOOTH High-Torque | 34 | 86x86 | 67 - 157 | 370 - 11700 | 1.8 | 1.6 - 10 |
LINK | Bild | Phasen | Bez. / Typ | Nema | Abmessung mm | Länge mm | Haltemoment Ncm | Schrittwinkel ° | Phasenstrom A |
|---|---|---|---|---|---|---|---|---|---|
| 2 | MS14-Serie MOONS | 14 | 35x35 | 27 - 55.5 | 9 - 16 | 0.9 / 1.8 | 0.26 - 2 |
LINK | Bild | Phasen | Bez. / Typ | Nema | Abmessung mm | Länge mm | Haltemoment Ncm | Schrittwinkel ° | Phasenstrom A |
|---|---|---|---|---|---|---|---|---|---|
| 2 | 6HY101-2 | 6 | 14x14 | 30 | 0.63 | 1.8 | 0.3 | |
2 | MS8-Serie MOONS | 8 | 20x20 | 2.8 - 5.7 | 30 | 1.8 | 0.2 - 0.7 | ||
| 2 | MS10-Serie MOONS High-Torque | 10 | 20x20 | 23.5 - 33 | 4.5 - 9.6 | 1.8 | 0.25 - 1 | |
| 2 | MS11-Serie MOONS | 11 | 28x28 | 32 - 52 | 9 - 16 | 1.8 | 0.24 - 1.5 | |
 | 2 | 14HK 14HR MOONS Encapsulated Ultra Smooth | 14 | Ø 39 | 12.8 - 31.4 | 4.4 - 42 | 0.9 / 1.8 | 0.3 - 1 | |
| 2 | MS14-Serie MOONS | 14 | 35x35 | 27 - 55.5 | 9 - 16 | 0.9 / 1.8 | 0.26 - 2 | |
| 2 | MS16-Serie MOONS | 16 | 39x39 | 20.8 - 33 | 10 - 27 | 1.8 | 0.27 - 1.5 | |
2 | MS17-Serie MOONS High-Torque UL-Recognized File | 17 | 42x42 | 25.3 - 62.8 | 10 - 27 | 1.8 | 0.27 - 2 | ||
| 2 | MS16-Serie MOONS | 16 | 39x39 | 20.8 - 33 | 10 - 27 | 1.8 | 0.27 - 1.5 | |
| 2 | MS16-Serie MOONS | 16 | 39x39 | 20.8 - 33 | 10 - 27 | 1.8 | 0.27 - 1.5 | |
| 2 | MS16-Serie MOONS | 16 | 39x39 | 20.8 - 33 | 10 - 27 | 1.8 | 0.27 - 1.5 | |
| 2 | MS16-Serie MOONS | 16 | 39x39 | 20.8 - 33 | 10 - 27 | 1.8 | 0.27 - 1.5 |
